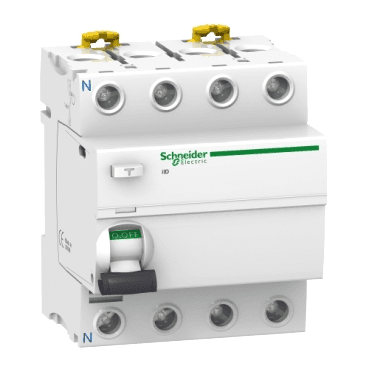

Differentieel iID 4P 40A 300mA A

De aardlekschakelaar iID 4P 40A 300mA Type A, referentie A9R24440 van Schneider Electric, is een elektrische beveiligingsapparaat ontworpen om elektrische schokken en brandrisico's door aardfouten te voorkomen. Deze aardlekschakelaar (RCCB) met 4 polen is geschikt voor gebruik in een breed scala aan residentiële, commerciële en industriële toepassingen, waar het essentieel is om de veiligheid van mensen en de integriteit van elektrische installaties te waarborgen.

Met een nominale stroom van 40A en een gevoeligheid van 300mA kan deze aardlekschakelaar de stroomkring automatisch uitschakelen bij het detecteren van een lekstroom, waardoor effectief wordt beschermd tegen de gevaren van elektrische schokken. Zijn beschermingsklasse type A stelt het apparaat in staat zowel wisselstroom- als pulserende lekstromen te detecteren, waardoor het een ideale keuze is voor stroomkringen die elektronische apparaten voeden, zoals huishoudelijke apparaten, verlichting en andere gelijkstroomapparatuur aangestuurd door frequentieomvormers of inverters.

Belangrijkste technische kenmerken:

• Nominale stroom [In]: 40 A
• Gevoeligheid voor aardlekken: 300 mA
• Aantal polen: 4P
• Beschermingsklasse tegen aardlekken: Type A (beschermt tegen wisselstroom- en pulserende lekstromen)
• Nominale bedrijfsspanning [Ue]: 380-415 V AC bij 50/60 Hz
• Nominale isolatiespanning [Ui]: 500 V AC
• Bedrijfsfrequentie: 50/60 Hz

De iID is uitgerust met een reeks geavanceerde veiligheidskenmerken, waaronder de VisiTrip-indicator, die snelle identificatie van de defecte stroomkring mogelijk maakt als het apparaat wordt geactiveerd, waardoor tijd wordt bespaard en de interventie-inspanning wordt verminderd. Bovendien biedt het VisiSafe-venster een duidelijke visuele indicatie op de hendel van het apparaat, met een groene band wanneer de polen volledig open zijn, waardoor veilig onderhoud stroomafwaarts mogelijk is.

Veiligheid en bescherming:

Deze aardlekschakelaar biedt effectieve bescherming tegen elektrische schokken door indirect contact en aardfouten, en schakelt de stroomkring automatisch uit wanneer lekstromen van meer dan 300mA worden gedetecteerd. Dit is cruciaal, niet alleen voor de bescherming van mensen, maar ook om branden te voorkomen veroorzaakt door lekstromen in elektrische installaties. Zijn nominale uitschakelvermogen van 1500 A en zijn voorwaardelijke kortsluitstroom van 10 kA zorgen voor een robuuste bescherming bij overbelasting of kortsluiting.

Duurzaamheid en betrouwbaarheid:

• Mechanische duurzaamheid: Tot 20.000 cycli
• Elektrische duurzaamheid: Tot 15.000 cycli onder normale bedrijfsomstandigheden
• Weerstand tegen spanningspieken: Bestendig tot 6 kV, wat bescherming biedt tegen overspanningen veroorzaakt door bliksem of storingen in het elektriciteitsnet.

Installatie:

De iID aardlekschakelaar is compatibel met elektrische systemen voor DIN-rail montage, wat de integratie in modulaire schakelkasten vergemakkelijkt. Met een breedte van 8 modules van 9 mm is deze aardlekschakelaar ontworpen om weinig ruimte in de kast in te nemen, waardoor een compactere en georganiseerde installatie mogelijk is. De aansluitingen op de klemmen laten het gebruik toe van stijve kabels tot 35 mm² en flexibele kabels tot 25 mm², met een aanbevolen aanhaalkoppel van 3,5 N.m, wat zorgt voor een stevige en betrouwbare installatie.

Afmetingen en ontwerp:

• Hoogte: 91 mm
• Breedte: 72 mm
• Diepte: 73,5 mm
• Gewicht: 0,37 kg
• Kleur: Wit (RAL 9003)

Extra voordelen:

• VisiTrip: Geeft duidelijk de storing in de stroomkring aan, wat de identificatie vergemakkelijkt en de diagnostische tijd verkort.
• VisiSafe: De groene band op de hendel biedt een duidelijke visuele indicatie om ervoor te zorgen dat de stroomkring volledig open is voordat onderhoudswerkzaamheden worden uitgevoerd.
• Naleving van normen: Dit apparaat voldoet aan de norm EN/IEC 61008-1, wat zorgt voor hoge veiligheids- en prestatienormen in elektrische installaties.

Toepassingen:

De Acti9 iID 4P 40A 300mA Type A aardlekschakelaar is ideaal voor elke elektrische installatie waar bescherming tegen aardlekken nodig is, zowel in residentiële als industriële omgevingen. Zijn vermogen om zowel wisselstroom- als pulserende stromen te verwerken maakt hem geschikt voor het beschermen van stroomkringen die gevoelige elektronische apparatuur voeden.

Deze Acti9 iID aardlekschakelaar biedt betrouwbare en geavanceerde bescherming om de veiligheid van elektrische installaties te waarborgen, terwijl het onderhoud wordt vergemakkelijkt dankzij de visuele indicatoren en eenvoudige installatie.
