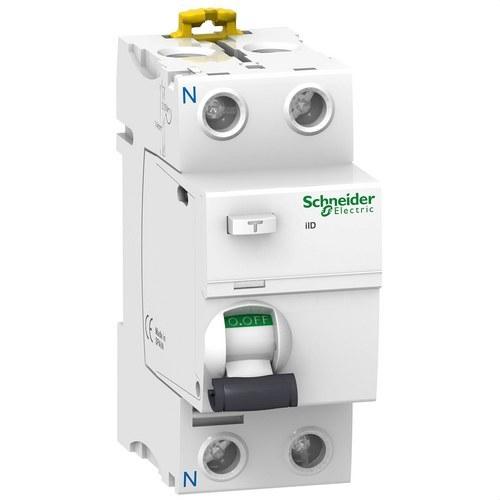

RCCB-IID Differentieel 2P 25A 30mA Klasse ASI

De modulaire aardlekschakelaar type RCCB met 2 polen en 25 A is een geavanceerde oplossing om de bescherming van personen en eigendommen tegen elektrische schokken te garanderen, zowel bij direct als indirect contact, en biedt daarnaast bescherming tegen brandrisico's. Dit model behoort tot de Acti9 iID40 reeks van Schneider Electric en is een betrouwbare en robuuste optie voor residentiële en commerciële installaties.

Ontworpen volgens de normen EN/IEC 61008-1 en IEC 61008-2-1, biedt deze aardlekschakelaar een gevoeligheid van 30 mA en een directe werking met beschermingsklasse type A-SI, die zowel wisselstroom- als pulserende lekstromen met een gelijkstroomcomponent kan detecteren. Het bevat het VisiTrip systeem, een mechanische rode indicator zichtbaar aan de voorkant van het apparaat die snelle lokalisatie van het defecte circuit na een uitschakeling mogelijk maakt, waardoor de interventie- en onderhoudstijd wordt verkort.

Daarnaast bevat het de VisiSafe functie, die met een groene strook de volledige opening van de polen aangeeft, wat veilige interventie in de stroomafwaartse circuits mogelijk maakt. Deze eigenschap verhoogt de veiligheid aanzienlijk bij elektrische onderhoudswerkzaamheden, waardoor het risico op accidenteel contact met actieve delen wordt vermeden.

De schakelaar heeft een schakelvermogen (Im/IΔm) van 1500 A en een voorwaardelijke kortsluitstroom (Inc/IΔc) van 10 kA. De mechanische en elektrische robuustheid is ook gegarandeerd met tot 20.000 mechanische cycli en 15.000 elektrische cycli, wat het een lange levensduur geeft in veeleisende omgevingen.

Het werkt met een bedrijfsspanning (Ue) tussen 220 en 240 V AC, heeft een nominale isolatiespanning Ui van 440 V AC en een impulsweerstandsspanning Uimp van 6 kV. De werkfrequentie is 50 of 60 Hz en het is geschikt voor gelijkstroomnetwerken.

De installatie is snel en eenvoudig dankzij het geünificeerde terminalontwerp en de compatibiliteit met het Acti9 vergrendelingsapparaat, wat de veiligheid in gedeelde of onderhoudsinstallaties verbetert. De schakelaar wordt gemonteerd op een DIN-rail, met een breedte van 4 modules van 9 mm. Het heeft een strakke esthetiek in wit (RAL 9003), met afmetingen van 36 mm breed, 91 mm hoog en 73,5 mm diep, en een gewicht van slechts 0,21 kg.

Wat betreft milieubescherming, heeft het een beschermingsgraad van IP20, die IP40 wordt wanneer het in een modulaire kast wordt geïnstalleerd. Het biedt een breed temperatuurbereik met een bedrijfstemperatuur van -25 °C tot 60 °C en een opslagtemperatuur van -40 °C tot 85 °C.

Samenvatting van technische prestaties

• Aardlekschakelaar RCCB 2P van 25 A, klasse A-SI, 30 mA
• Bescherming tegen schokken bij direct en indirect contact
• VisiTrip: frontale foutindicator voor snelle interventie
• VisiSafe: bevestigt de volledige opening van de polen
• Normen: EN/IEC 61008-1 en IEC 61008-2-1
• Schakelvermogen van 1500 A en voorwaardelijke stroom van 10 kA
• Levensduur: 20.000 mechanische cycli / 15.000 elektrische cycli
• Isolatiespanning: 440 V AC en impulsweerstand van 6 kV
• Montage op DIN-rail van 4 modules (36 mm breed)
• Beschermingsgraad IP20/IP40 en installatie compatibel met Acti9 vergrendeling

Dit apparaat is ideaal voor degenen die geavanceerde elektrische veiligheid, operationele betrouwbaarheid en eenvoudig onderhoud in moderne installaties zoeken.
