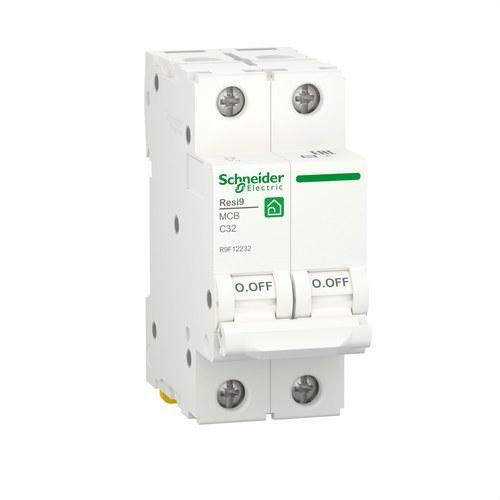

Magnetisch Resi9 2P 32 A 6000 A 230 V

De magnetotérmische Resi9 2P 32A van Schneider Electric is een miniatuurautomaat die specifiek is ontworpen om elektrische installaties in woningen te beschermen tegen overbelasting en kortsluitingen. Als onderdeel van de bekende Resi9 serie biedt dit apparaat een efficiënte en veilige oplossing om de goede werking van elektrische systemen in zowel individuele als collectieve gebouwen te waarborgen, en biedt het bescherming aan zowel mensen als aangesloten apparatuur.

Dit model Resi9 2P is een tweepolige stroomonderbreker met volledige bescherming op beide fasen (2 beschermde polen), wat het een ideale keuze maakt voor installaties waar robuuste en betrouwbare bescherming vereist is. Met een nominale stroom van 32A en een type C uitschakelcurve, is deze magnetotermische schakelaar ontworpen om elektrische circuits te beschermen tegen langdurige overbelasting en plotselinge kortsluitingen, waardoor de elektrische voeding wordt onderbroken voordat er ernstige schade aan de installatie of de aangesloten apparatuur kan optreden.

De Resi9 2P heeft een onderbrekingscapaciteit van tot 6000 A volgens de norm EN/IEC 60898-1, wat betekent dat hij hoge niveaus van kortsluitstroom kan verwerken zonder de veiligheid in gevaar te brengen. Dit niveau van onderbrekingscapaciteit is geschikt voor de meeste residentiële installaties, waar het essentieel is om ervoor te zorgen dat de stroomonderbrekers het circuit effectief kunnen uitschakelen in geval van een belangrijke storing, ter bescherming van zowel mensen als apparatuur.

De installatiegemak is een ander hoogtepunt van deze magnetotermische schakelaar. De Resi9 is ontworpen voor montage op DIN-rail, wat een snelle en probleemloze installatie in elke modulaire elektrische kast mogelijk maakt. Dankzij zijn breedte van 4 stappen van 9 mm, neemt deze stroomonderbreker minimale ruimte in, waardoor het een perfecte keuze is voor elektrische kasten met beperkte ruimte. Bovendien vergemakkelijkt zijn verstelbare klipsysteem zowel de initiële installatie als de eventuele demontage of vervanging.

Deze magnetotermische schakelaar valt niet alleen op door zijn beschermingscapaciteit, maar ook door zijn duurzaamheid. Hij heeft een mechanische weerstand van tot 20.000 cycli en een elektrische duurzaamheid van 10.000 cycli, wat zorgt voor betrouwbare prestaties en een lange levensduur, zelfs in intensieve toepassingen.

Wat betreft zijn vermogen om omgevingsomstandigheden te weerstaan, kan de Resi9 2P functioneren in een breed temperatuurbereik, van -25°C tot +60°C, wat het een robuuste en geschikte keuze maakt voor verschillende omgevingen. Bovendien is het apparaat beschermd met een IP20 en IP40 (wanneer gemonteerd in een kast), wat ervoor zorgt dat het beschermd is tegen de binnenkomst van middelgrote vaste voorwerpen, zoals kabels of gereedschap, maar niet is ontworpen voor directe blootstelling aan vloeistoffen.

Technische gegevens

• Nominale stroom (In): 32A.
• Onderbrekingscapaciteit: 6000A volgens IEC/EN 60898-1.
• Aantal polen: 2P, beide polen beschermd.
• Uitschakelcurve: C, voor typische residentiële toepassingen.
• Nominale gebruiksspanning (Ue): 400 V AC bij 50/60 Hz.
• Nominale isolatiespanning (Ui): 440 V AC.
• Weerstand tegen spanningspieken (Uimp): 4 kV.
• Montage: Op verstelbare klips DIN-rail.
• Aansluitingen: Tunnelterminals voor stijve kabels tot 25 mm² en flexibele kabels tot 16 mm².
• Afmetingen: 81 mm hoog, 36 mm breed, 72 mm diep.
• Gewicht: 240 g.
• IP-bescherming: IP20 en IP40 (in kast).
• Mechanische duurzaamheid: Tot 20.000 cycli.
• Elektrische duurzaamheid: Tot 10.000 cycli.

Belangrijkste voordelen

• Geavanceerde thermomagnetische bescherming: Combineert bescherming tegen overbelasting en kortsluitingen, wat de veiligheid van elektrische circuits in residentiële toepassingen waarborgt.
• Hoge onderbrekingscapaciteit: Met 6000A onderbrekingscapaciteit kan de Resi9 2P belangrijke kortsluitstromen aan, wat betrouwbare bescherming biedt voor residentiële systemen.
• Eenvoudige installatie: Het modulaire ontwerp en de montage op DIN-rail maken het perfect voor een snelle en probleemloze installatie.
• Duurzaamheid en weerstand: Met een levensduur van tot 20.000 mechanische cycli biedt deze automatische schakelaar duurzame en betrouwbare prestaties in de loop van de tijd.
