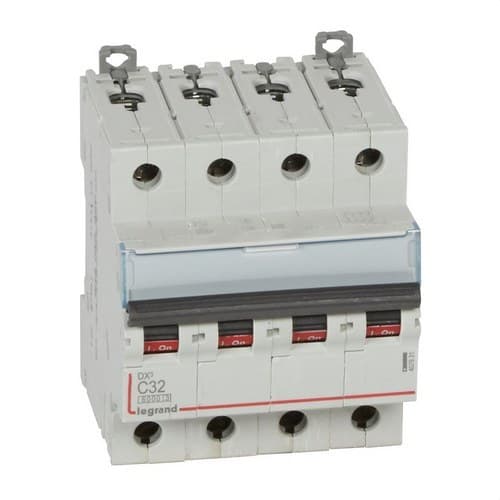

Magnetothermisch DX3 4P 32A Curve C 6/10kA

De Legrand DX³ 407931 installatieautomaat is een automatische schakelaar met 4 polen en 32 ampère, ontworpen om elektrische installaties te beschermen tegen overbelasting en kortsluiting. Hij beschikt over een C-karakteristiek, een nominale spanning van 400 volt wisselstroom en een uitschakelvermogen van 6 kiloampère volgens EN 60898-1 en 10 kiloampère volgens IEC 60947-2 bij 400 volt.

De vierpolige configuratie met 4 beveiligde polen, montage op DIN-rail en een formaat van 4 modules maken een eenvoudige integratie in elektrische verdeelkasten mogelijk. Naast magnetothermische beveiliging biedt hij ook functies voor regeling en scheiding van het circuit.

Legrand DX³ vierpolige installatieautomaat van 32 ampère

Referentie 407931 maakt deel uit van het DX³-assortiment van Legrand. Het toestel combineert twee complementaire uitschakelsystemen om geleiders en apparatuur in een elektrische installatie te beschermen tegen overstroom.

De thermische beveiliging reageert op langdurige overbelasting gedurende een bepaalde periode, terwijl de magnetische beveiliging snel ingrijpt wanneer een hoge stroom optreedt als gevolg van een kortsluiting.

4 beveiligde polen

De Legrand 407931 beschikt over 4 totale polen en 4 beveiligde polen. Het mechanisme schakelt alle polen gelijktijdig uit wanneer de installatieautomaat afschakelt.

Deze configuratie maakt het mogelijk om één enkel toestel te gebruiken voor circuits die een vierpolige uitschakeling vereisen, wat de integratie in verdeelkasten vereenvoudigt.

C-karakteristiek met magnetische uitschakeling tussen 160 en 320 ampère

De installatieautomaat heeft een C-uitschakelkarakteristiek. Bij dit type automatische schakelaar treedt de magnetische werking bij kortsluiting op tussen 5 en 10 keer de nominale stroom.

Voor deze 32 ampère-uitvoering specificeert Legrand een magnetische uitschakeldrempel tussen 160 en 320 ampère. Deze eigenschap maakt het mogelijk om bepaalde kortstondige stroompieken toe te laten zonder het snelle reactievermogen bij een kortsluiting te verliezen.

Uitschakelvermogen van 6 kiloampère volgens EN 60898-1

Volgens de norm EN 60898-1 beschikt de Legrand DX³ 407931 over een nominaal uitschakelvermogen van 6 kiloampère bij 400 volt.

Deze waarde geeft aan in hoeverre de schakelaar een kortsluitstroom kan onderbreken binnen de testcondities die zijn vastgesteld voor automatische schakelaars bestemd voor huishoudelijke installaties en vergelijkbare toepassingen.

Uitschakelvermogen van 10 kiloampère volgens IEC 60947-2

Volgens de norm IEC 60947-2 bedraagt het ultieme uitschakelvermogen van het toestel 10 kiloampère bij 400 volt. Bij 230 volt specificeert Legrand een ultiem uitschakelvermogen van 25 kiloampère.

Daarom komt de commerciële aanduiding 6/10 kiloampère overeen met waarden die volgens verschillende normen en testcondities zijn verkregen.

Energiebegrenzingsklasse 3

De installatieautomaat heeft een energiebegrenzingsklasse 3. Deze eigenschap geeft aan dat het toestel de energie kan beperken die door het circuit loopt tijdens bepaalde kortsluitsituaties.

De begrenzing helpt de thermische en elektrodynamische belasting te verminderen die op geleiders en andere componenten van de installatie kan ontstaan tijdens een hoge overstroom.

Nominale spanning van 400 volt

De Legrand DX³ 407931 is ontworpen voor een nominale spanning van 400 volt wisselstroom en ondersteunt een frequentie tussen 50 en 60 hertz.

De nominale isolatiespanning bedraagt 500 volt en de impulsbestendige spanning bereikt 4 kilovolt.

Montage op DIN-rail in 4 modules

De automatische schakelaar is geschikt voor montage op DIN-rail en neemt een breedte in van 4 modules, waardoor hij samen met aardlekschakelaars, contactoren en andere modulaire toestellen in de verdeelkast kan worden geïnstalleerd.

De door Legrand opgegeven inbouwdiepte is 44 millimeter.

Afmetingen van de Legrand 407931

• Breedte: 70,8 millimeter.
• Hoogte: 94,8 millimeter.
• Diepte: 77,8 millimeter.
• Inbouwdiepte: 44 millimeter.
• Modulaire breedte: 4 modules.

Deze afmetingen maken het mogelijk om nauwkeurig te bepalen hoeveel ruimte nodig is om de installatieautomaat in de verdeelkast te plaatsen.

Voeding van boven of onder

De Legrand 407931 kan zowel van boven als van onder worden gevoed, wat flexibiliteit biedt bij het ontwerp en de bekabeling van de kast.

Legrand voorziet voeding via koperen kabel, kamrail met pinnen vanaf boven of onder, kamrail met vork vanaf onder en compatibele HX³ insteekbare distributiesystemen vanaf boven.

Aansluitklemmen voor massieve en flexibele geleiders

De installatieautomaat is voorzien van geschroefde aansluitklemmen en ondersteunt verschillende geleiderdoorsneden:

• Flexibele of meeraderige geleider: tussen 1,5 en 25 vierkante millimeter.
• Massieve geleider: tussen 1,5 en 35 vierkante millimeter.

Deze aansluitcapaciteit vergemakkelijkt de aanpassing aan verschillende kastconfiguraties en bekabelingsdoorsneden.

IP20- en IK02-bescherming

De schakelaar heeft een beschermingsgraad IP20, met een ontwerp dat bescherming biedt tegen toevallig contact met de vingers wanneer het toestel correct is geïnstalleerd.

De mechanische slagvastheid is IK02.

Geschikt voor een breed temperatuurbereik

De Legrand DX³ 407931 kan werken bij een omgevingstemperatuur tussen -25 en 70 graden Celsius. Voor opslag hanteert de fabrikant een bereik tussen -40 en 70 graden Celsius.

Het toestel heeft een vervuilingsgraad 2, volgens de technische specificaties.

Compatibel met DX³-hulpcontacten

De installatieautomaat maakt het mogelijk om compatibele hulpapparatuur uit de Legrand DX³-serie toe te voegen. Zo kunnen bepaalde bedienings-, signaal- of afstandsuitschakelfuncties worden geïntegreerd, afhankelijk van de behoeften van het project.

Legrand voorziet ook de koppeling met accessoires en compatibele blokken om de configuratiemogelijkheden van de verdeelkast uit te breiden.

Eenvoudige circuitidentificatie

De voorkant bevat een ruimte voor een label waarmee het beveiligde circuit kan worden geïdentificeerd. Deze eigenschap vergemakkelijkt inbedrijfstelling, onderhoud en het terugvinden van lijnen in kasten met veel toestellen.

Technische kenmerken van de Legrand 407931

• Merk: Legrand.
• Serie: DX³.
• Referentie: 407931.
• EAN: 3245064079310.
• Producttype: magnetothermische installatieautomaat.
• Aantal polen: 4.
• Aantal beveiligde polen: 4.
• Nominale stroom: 32 ampère.
• Uitschakelkarakteristiek: C.
• Magnetische drempel: tussen 160 en 320 ampère.
• Nominale spanning: 400 volt wisselstroom.
• Frequentie: tussen 50 en 60 hertz.
• Uitschakelvermogen volgens EN 60898-1 bij 400 volt: 6 kiloampère.
• Ultiem uitschakelvermogen volgens IEC 60947-2 bij 400 volt: 10 kiloampère.
• Ultiem uitschakelvermogen volgens IEC 60947-2 bij 230 volt: 25 kiloampère.
• Nominale isolatiespanning: 500 volt.
• Impulsbestendige spanning: 4 kilovolt.
• Energiebegrenzingsklasse: 3.
• Vervuilingsgraad: 2.
• Montage: DIN-rail.
• Aantal modules: 4.
• Breedte: 70,8 millimeter.
• Hoogte: 94,8 millimeter.
• Diepte: 77,8 millimeter.
• Inbouwdiepte: 44 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK02.
• Doorsnede flexibele of meeraderige geleider: tussen 1,5 en 25 vierkante millimeter.
• Doorsnede massieve geleider: tussen 1,5 en 35 vierkante millimeter.
• Aansluitingstype: geschroefde klem.
• Voedingsrichting: boven of onder.
• Bedrijfstemperatuur: tussen -25 en 70 graden Celsius.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Kleur: grijs RAL 7035.
• Labelhouder: ja.
• Compatibel met hulpapparatuur: ja.

Vierpolige beveiliging voor verdeelkasten

De Legrand DX³ 407931 combineert een nominale stroom van 32 ampère, C-karakteristiek, 4-polige beveiliging en uitschakelvermogens van 6 kiloampère volgens EN 60898-1 en 10 kiloampère volgens IEC 60947-2 bij 400 volt.

Het formaat van 4 modules, montage op DIN-rail, mogelijkheid tot voeding van boven of onder, brede aansluitmogelijkheden en compatibiliteit met DX³-hulpapparatuur maken de integratie in verdeelkasten eenvoudig die bescherming tegen overbelasting en kortsluiting vereisen.
