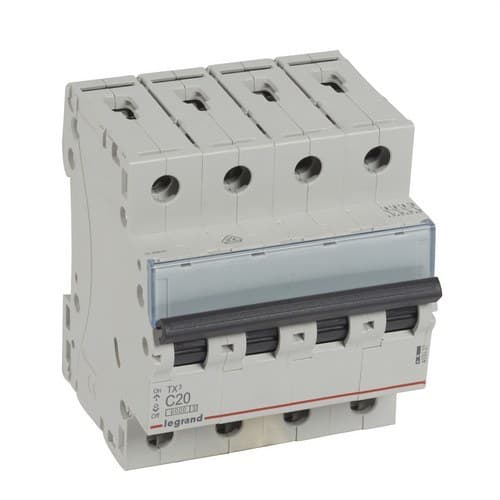

Magnetothermisch TX3 4P 20A Curve C Curve C 6kA

De Legrand TX³ 403627 magnetothermische automaat is een automatische schakelaar met 4 polen en 20 ampère, ontworpen om elektrische installaties te beschermen tegen overbelasting en kortsluiting. Hij heeft een curve C uitschakelkarakteristiek, een nominale spanning van 400 volt wisselstroom en een uitschakelvermogen van 6 kiloampère bij 400 volt.

De vierpolige configuratie en het modulaire formaat maken integratie mogelijk in residentiële en tertiaire verdeelborden die bescherming van 4-polige circuits vereisen. Hij wordt geïnstalleerd op DIN-rail, neemt 4 modules in beslag en kan zowel van boven als van onderen worden gevoed.

Legrand TX³ magnetothermische automaat 4 polen en 20 ampère

Referentie 403627 behoort tot de reeks TX³ automatische schakelaars van Legrand. Hij beschikt over 4 totale polen en 4 beveiligde polen, en biedt gezamenlijke magnetothermische bescherming voor de geleiders van het circuit.

Het apparaat combineert twee beveiligingssystemen. Het thermische deel reageert op aanhoudende overbelasting, terwijl de magnetische uitschakeling snel reageert wanneer een hoge kortsluitstroom optreedt.

Naast automatische beveiliging kan het ook worden gebruikt voor bediening en isolatie van de installatie, waardoor het circuit eenvoudig kan worden losgekoppeld tijdens onderhoudswerkzaamheden.

Curve C voor circuits met matige stroompieken

De Legrand 403627 heeft een uitschakelcurve C. Volgens Legrand treedt de magnetische uitschakeling bij kortsluiting op tussen 5 en 10 keer de nominale stroom.

Bij een magnetothermische automaat van 20 ampère ligt de magnetische drempel tussen 100 en 200 ampère. Deze eigenschap maakt het mogelijk bepaalde kortstondige stroompieken toe te laten zonder in te boeten aan snelle reactie bij kortsluiting.

Uitschakelvermogen van 6 kiloampère bij 400 volt

De schakelaar heeft een toegekend uitschakelvermogen Icn van 6 kiloampère bij 400 volt volgens norm EN 60898-1.

Bij 230 volt bedraagt het toegekende uitschakelvermogen Icn 10 kiloampère. Het uitschakelvermogen geeft de maximale kortsluitstroom aan die het apparaat kan onderbreken binnen de door de norm en de fabrikant vastgelegde voorwaarden.

Het model beschikt bovendien over energiebeperkingsklasse 3, het door Legrand aangegeven niveau voor deze TX³-reeks.

Bescherming tegen overbelasting en kortsluiting

Wanneer de stroom gedurende een bepaalde tijd boven de toelaatbare waarde van het circuit uitkomt, zorgt het thermische element ervoor dat de automaat uitschakelt. Bij een kortsluiting met hoge intensiteit zorgt het magnetische mechanisme voor een veel snellere werking.

Deze combinatie helpt de bekabeling en aangesloten apparatuur te beschermen tegen de thermische en elektrische effecten van overstroom.

Montage op DIN-rail in 4 modules

De Legrand TX³ magnetothermische automaat is ontworpen voor montage op DIN-rail in een verdeelkast. De breedte komt overeen met 4 modulaire ruimtes.

De afmetingen zijn ongeveer 70,8 millimeter breed, 88 millimeter hoog en 77,8 millimeter diep, met een inbouwdiepte van 44 millimeter.

Dit formaat vergemakkelijkt plaatsing naast aardlekschakelaars, contactoren en andere modulaire beveiligings- en besturingsapparaten.

Voeding van boven of onder

De Legrand 403627 maakt elektrische voeding zowel van boven als van onder mogelijk. Aansluiting kan gebeuren met koperen kabel of met compatibele kamrails.

Deze mogelijkheid biedt meer flexibiliteit bij het ontwerp en de bekabeling van de verdeelkast, vooral wanneer distributiesystemen met rails of kammen worden gebruikt om meerdere apparaten te voeden.

IP20-beschermde klemmen

De aansluitingen hebben IP20-bescherming tegen contact met actieve delen wanneer het apparaat correct is geïnstalleerd. De klemmen gebruiken schroefaansluitingen en de reeks is voorzien van onverliesbare schroeven om montagewerkzaamheden te vergemakkelijken.

De aansluitcapaciteit bedraagt tot 25 vierkante millimeter met flexibele geleider en tot 35 vierkante millimeter met stijve geleider.

Labelhouder voor circuitidentificatie

De automaat is voorzien van een labelhouder waarmee het beveiligde circuit rechtstreeks vanaf de voorzijde van de verdeelkast kan worden geïdentificeerd.

Deze eigenschap vereenvoudigt inbedrijfstelling, inspectie en onderhoud, vooral in verdeelkasten met veel circuits en beveiligingsapparaten.

Compatibel met Legrand DX³-hulpcontacten

De Legrand TX³ 403627 ondersteunt de toevoeging van compatibele hulpcontacten en accessoires uit de DX³-reeks. Zo kan de installatie worden uitgebreid met bepaalde bedienings-, signalerings- of schakelapparaten, afhankelijk van de behoeften van het project.

Technische kenmerken van de Legrand 403627

• Merk: Legrand.
• Reeks: TX³.
• Referentie: 403627.
• EAN: 3245064036276.
• Producttype: magnetothermische automaat.
• Aantal polen: 4.
• Aantal beveiligde polen: 4.
• Nominale stroom: 20 ampère.
• Uitschakelcurve: C.
• Magnetische uitschakeldrempel: tussen 100 en 200 ampère.
• Nominale spanning: 400 volt.
• Nominaal spanningsbereik: tussen 360 en 440 volt.
• Spanningstype: wisselstroom.
• Frequentie: tussen 50 en 60 hertz.
• Uitschakelvermogen Icn bij 400 volt volgens EN 60898-1: 6 kiloampère.
• Uitschakelvermogen Icn bij 230 volt volgens EN 60898-1: 10 kiloampère.
• Uitschakelvermogen Icu bij 400 volt volgens IEC 60947-2: 6 kiloampère.
• Uitschakelvermogen Icu bij 230 volt volgens IEC 60947-2: 10 kiloampère.
• Nominale isolatiespanning: 500 volt.
• Stootspanningsvastheid: 4 kilovolt.
• Energiebeperkingsklasse: 3.
• Aantal modules: 4.
• Montagetype: DIN-rail.
• Inbouwdiepte: 44 millimeter.
• Breedte: 70,8 millimeter.
• Hoogte: 88 millimeter.
• Diepte: 77,8 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK02.
• Vervuilingsgraad: 2.
• Maximale doorsnede flexibele geleider: 25 vierkante millimeter.
• Maximale doorsnede stijve geleider: 35 vierkante millimeter.
• Aansluiting: schroefklem, kabel of kamrail.
• Voedingsrichting: boven of onder.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Kleur: grijs RAL 7035.
• Halogeenvrij: ja.
• Labelhouder: geïntegreerd.
• Compatibel met hulpcontacten: ja.

Vierpolige bescherming voor verdeelkasten

De Legrand TX³ 403627 magnetothermische automaat combineert een nominale stroom van 20 ampère, curve C, 4-polige bescherming en een uitschakelvermogen van 6 kiloampère bij 400 volt in een compact formaat van 4 modules.

De montage op DIN-rail, de mogelijkheid tot voeding van boven of onder, beschermde klemmen, labelhouder en compatibiliteit met DX³-accessoires vergemakkelijken de integratie in verdeelkasten die betrouwbare bescherming tegen overbelasting en kortsluiting nodig hebben.
