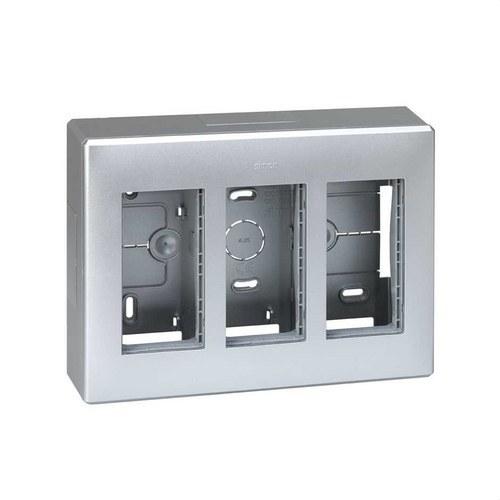

Opbouw wanddoos voor 3 dubbele elementen aluminium Simon 500 Cima

De opbouw wanddoos voor 3 dubbele elementen uit de Simon 500 Cima-serie in aluminium afwerking is een robuuste en veelzijdige oplossing, ontworpen voor professionele elektrische installaties die betrouwbaarheid, veiligheid en een verzorgde afwerking vereisen. Het ontwerp biedt plaats aan 6 modules, waardoor u meerdere mechanismen op één punt kunt integreren.

Deze doos is vervaardigd uit hoogwaardig kunststof en garandeert een hoge mechanische weerstand en duurzaamheid, waardoor ze bestand is tegen veeleisende gebruiksomstandigheden. Daarnaast beschikt ze over een IP4X-beschermingsgraad, die bescherming biedt tegen binnendringen van vaste voorwerpen. Dit maakt de doos geschikt voor binneninstallaties waar extra veiligheid vereist is.

De doos is compatibel met Simon 500 Cima-systemen en, via een specifieke adapter, met Simon 27 Play en Simon K45 mechanismen. Dit vergroot de integratiemogelijkheden in diverse projecten aanzienlijk.

De installatie gebeurt verticaal en opbouw, wat de montage in uiteenlopende omgevingen vergemakkelijkt zonder hak- of breekwerk. Alle benodigde onderdelen voor een complete installatie zijn inbegrepen:

• Opbouwdoos
• Metalen scheidingswand
• Aardingskabel
• Bevestigingspluggen
• Schroeven
• Installatiehandleiding

Het systeem beschikt over meerdere ingangen en voorgeperforeerde openingen voor eenvoudige kabeldoorvoer:

• 5 zij-ingangen
• 10 gaten voor kabelklemmen
• 2 voorgeperforeerde gaten van 30 x 50 mm
• 2 voorgeperforeerde gaten Ø20 mm
• 1 voorgeponst gat Ø25 mm

Bovendien is er een elektromagnetische afscherming voor VDM-bekabeling, gegarandeerd door correcte installatie van de metalen scheidingswand. Dit zorgt voor optimale prestaties in omgevingen met mogelijke storingen.

Op het gebied van elektrische veiligheid voldoet de doos aan hoge beschermingsnormen:

• Diëlektrische sterkte: geen doorboring of doorslag bij 2000 V, 50 Hz gedurende 1 minuut
• Isolatieweerstand: >5MΩ bij 500 V
• Hittebestendigheid: tot +125 ºC (volgens IEC 60695-10-2)
• Brandtest: +850 ºC gedurende 30 seconden (GWFI volgens IEC 60695-2-11)

Het systeem bevat ook 2 aardingsbehuizingen, wat zorgt voor een veilige en conforme installatie. De IK7-classificatie biedt een goede weerstand tegen mechanische schokken, ideaal voor intensief gebruik.

Wat betreft werkomstandigheden, de doos is bestand tegen temperaturen van -5 tot +60 ºC tijdens installatie en een maximale bedrijfstemperatuur van +60 ºC, zodat optimale prestaties onder normale gebruiksomstandigheden gegarandeerd zijn.

Belangrijkste kenmerken:

• Serie: Simon 500 Cima
• Configuratie: 3 dubbele elementen (6 modules)
• Afwerking: Aluminium
• Materiaal: Hoogwaardig kunststof
• Installatie: Opbouw wand
• Installatierichting: Verticaal
• Afmetingen: 223 x 167 x 59 mm
• Diepte: 50 mm
• IP: IP4X
• IK-classificatie: 7
• Beschikbaar op de CE-markt

Opmerkingen:

• Compatibel met Simon 500 Cima-systemen
• Geschikt voor Simon 27 Play en Simon K45 met adapter
• Mogelijkheid tot extra bevestiging met schroeven
• Ontworpen voor maximale veelzijdigheid in professionele installaties

Onderhoud:

• Reinigen met een zachte, droge doek
• Geen schurende producten gebruiken
• Vermijd reinigingsmiddelen met chloor

Een oplossing voor wie orde, veiligheid en integratiemogelijkheden zoekt in installaties, met een betrouwbaar ontwerp dat voldoet aan de dagelijkse eisen zonder complicaties.
