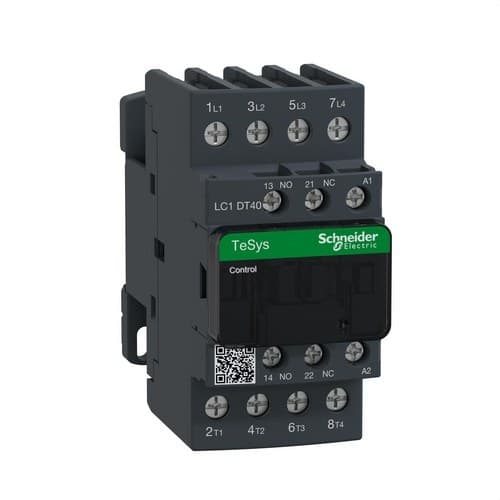

Contactor 40A 1 NO/1 NC 230V 50-60HZ 4P

De Schneider Electric LC1DT40P7-contactor uit de TeSys Deca-reeks is een vermogenscontactor met 4 polen en 4 normaal open hoofdcontacten (4 NO), ontworpen voor de besturing en schakeling van ohmse belastingen in gebruikscategorie AC-1. Hij biedt een toegewezen bedrijfsstroom van 40 A tot 440 V AC en is uitgerust met een 230 V AC stuurspoel voor 50/60 Hz, naast een standaard geïntegreerd 1 NO-hulpcontact en 1 NC-hulpcontact.

Het compacte ontwerp van slechts 45 mm breed, montage op DIN-rail of plaat en schroefaansluitingen vergemakkelijken de integratie in elektrische schakelkasten voor besturing, automatisering en klimaatregeling. Hij is bijzonder geschikt voor het schakelen van niet-inductieve of licht inductieve belastingen, zoals elektrische verwarmingssystemen, weerstanden en andere industriële en HVAC-toepassingen die compatibel zijn met de AC-1-categorie.

TeSys Deca-contactor van 40 A in AC-1-categorie

De Schneider Electric LC1DT40P7 beschikt over een toegewezen bedrijfsstroom Ie van 40 A voor het vermogenscircuit bij spanningen tot 440 V AC en een omgevingstemperatuur tot 60 °C, binnen de gebruikscategorie AC-1.

De categorie AC-1 is voornamelijk bedoeld voor niet-inductieve of licht inductieve belastingen. Daarom is dit model bijzonder geschikt voor het schakelen van ohmse belastingen en klimaatregelings- of verwarmingsapplicaties die compatibel zijn met zijn elektrische kenmerken.

De toegewezen bedrijfs-spanning van het vermogenscircuit bedraagt tot 690 V AC bij frequenties van 25 tot 400 Hz en tot 300 V in gelijkstroom, binnen de door Schneider Electric aangegeven voorwaarden.

4 normaal open hoofdpolen

De contactor heeft een vierpolige 4P-configuratie met 4 normaal open hoofdcontacten. De vier polen veranderen van toestand wanneer de stuurspoel wordt bekrachtigd, waardoor de vermogenslijnen van de installatie gelijktijdig kunnen worden in- of uitgeschakeld.

Deze configuratie is bijzonder nuttig in circuits waar vier geleiders of meerdere voedingslijnen met één enkele contactor moeten worden geschakeld.

Geïntegreerde hulpcontacten 1 NO + 1 NC

Naast de vier hoofdvermogenscontacten bevat de LC1DT40P7 af fabriek een normaal open hulpcontact en een normaal gesloten hulpcontact.

De hulpcontacten maken het mogelijk de contactor in te passen in stuur-, signaal-, vergrendelings- of automatiseringscircuits zonder meteen een externe hulpcontactblok toe te voegen.

• Hoofdcontacten: 4 NO.
• Geïntegreerde hulpcontacten: 1 NO + 1 NC.
• Conventionele thermische stroom van het signaalcircuit: 10 A bij 60 °C.
• Minimale schakelstroom: 5 mA.
• Minimale schakelspanning: 17 V.

De NO- en NC-hulpcontacten zijn mechanisch gekoppeld volgens IEC 60947-5-1, en het NC-contact beschikt over een spiegelcontactfunctie volgens IEC 60947-4-1.

230 V AC stuurspoel

De referentie eindigend op P7 is uitgerust met een 230 V AC stuurspoel voor 50/60 Hz. Deze stuurspanning is gebruikelijk in elektrische schakelkasten die rechtstreeks worden gevoed vanuit laagspanningsnetten en maakt het mogelijk de contactor aan te sturen via thermostaten, relais, regelaars, PLC’s en andere compatibele apparaten.

Schneider Electric specificeert een inschakelvermogen van ongeveer 70 VA zowel bij 50 als 60 Hz. Zodra de contactor gesloten is, bedraagt het houdvermogen ongeveer 7 VA bij 50 Hz en 7,5 VA bij 60 Hz.

De thermische dissipatie van de spoel tijdens bedrijf ligt ongeveer tussen 2 en 3 W.

Ontworpen voor industriële en HVAC-toepassingen

Schneider Electric ontwikkelt de TeSys Deca-reeks voor professionele toepassingen voor het schakelen van belastingen in industriële, tertiaire en klimaatregelingsinstallaties.

De LC1DT40P7 kan, mits de elektrische dimensionering correct is, worden gebruikt in toepassingen zoals:

• Besturing van elektrische weerstanden.
• Elektrische verwarmingssystemen.
• HVAC- en klimaatregelingsapparatuur.
• Elektrische automatiseringskasten.
• Installaties voor het schakelen van ohmse belastingen.
• Verlichtingssystemen en andere belastingen die compatibel zijn met AC-1.
• Distributie- en schakelkasten.
• Industriële automatisering.

Voor motortoepassingen of andere inductieve belastingen moet de gebruikscategorie worden gecontroleerd en moet de contactor worden geselecteerd volgens de specifieke tabellen van Schneider Electric, aangezien de 40 A van deze referentie betrekking hebben op de AC-1-categorie.

Hoge maak- en verbreekcapaciteit

In het hoofdcircuit specificeert Schneider Electric een toegewezen maakcapaciteit van 450 A bij 440 V conform IEC 60947. De aangegeven toegewezen verbreekcapaciteit voor het vermogenscircuit is eveneens 450 A bij 440 V.

Het apparaat ondersteunt bovendien verschillende kortstondige stromen:

• 380 A gedurende 1 seconde bij een maximale temperatuur van 40 °C.
• 240 A gedurende 10 seconden.
• 120 A gedurende 1 minuut.
• 50 A gedurende 10 minuten.

Isolatiespanning van 690 V

De LC1DT40P7 beschikt over een toegewezen isolatiespanning Ui van 690 V voor het vermogenscircuit conform IEC 60947-4-1.

De toegewezen impulsbestendigheidsspanning Uimp bedraagt 6 kV, met overspanningscategorie III, wat zorgt voor geschikte diëlektrische eigenschappen voor installatie in professionele schakelkasten.

Beveiliging met zekeringen

Schneider Electric specificeert verschillende zekeringwaarden afhankelijk van het vereiste coördinatietype voor het vermogenscircuit:

• 40 A gG: voor type 2-coördinatie, tot 690 V.
• 63 A gG: voor type 1-coördinatie, tot 690 V.
• 10 A gG: voor het signaalcircuit, conform IEC 60947-5-1.

De definitieve keuze van de beveiligingen moet worden gemaakt rekening houdend met het circuit, de beschikbare kortsluitstroom en de coördinatiecriteria die voor de installatie zijn vastgesteld.

Hoge mechanische en elektrische levensduur

De contactor is ontworpen om een groot aantal schakelingen tijdens zijn levensduur te weerstaan. Schneider Electric geeft een mechanische levensduur tot 15 miljoen cycli op.

Voor werking bij 40 A in AC-1-categorie en een bedrijfsspanning tot 440 V bedraagt de opgegeven elektrische levensduur ongeveer 1,4 miljoen cycli.

De maximale schakelfrequentie kan oplopen tot 3.600 cycli per uur bij 60 °C, binnen de door de fabrikant vastgestelde voorwaarden.

Snelle schakeltijden

De elektromagnetische spoel maakt het mogelijk de contactor in korte tijden te openen en te sluiten. Schneider Electric geeft aan:

• Sluitingstijd: tussen 12 en 22 ms.
• Openingstijd: tussen 4 en 19 ms.

Deze prestaties maken het mogelijk de contactor te gebruiken in automatische systemen die frequente en herhaalde schakelingen vereisen.

Montage op DIN-rail of plaat

De Schneider Electric LC1DT40P7 ondersteunt montage op rail of rechtstreeks op plaat, wat flexibiliteit biedt bij het ontwerp en de montage van de elektrische kast.

De beperkte breedte van 45 mm helpt de beschikbare ruimte te optimaliseren, vooral in kasten met meerdere contactoren en stuurapparaten.

Schroefaansluitingen

Het vermogenscircuit en het stuurcircuit gebruiken schroefaansluitingen, waardoor robuuste en toegankelijke verbindingen tijdens installatie en onderhoud mogelijk zijn.

Voor het hoofdcircuit worden, afhankelijk van het type geleider, doorsneden tot 16 mm² voor massieve geleider en tot 10 mm² voor flexibele geleider toegestaan. Het stuurcircuit ondersteunt geleiders tot 4 mm² in bepaalde configuraties.

Schneider Electric specificeert een aanhaalmoment van ongeveer 1,8 Nm voor de vermogensaansluitingen en 1,7 Nm voor de aansluitingen van het stuurcircuit.

Frontbescherming IP20

De voorzijde van de contactor heeft een beschermingsgraad IP20 conform IEC 60529.

Aangezien het een component is dat in een kast moet worden gemonteerd, moet het worden geïnstalleerd in een behuizing die de vereiste beschermingsgraad biedt volgens de omgeving en de toepasselijke regelgeving.

Breed bedrijfstemperatuurbereik

De LC1DT40P7 is ontworpen om te werken bij omgevingstemperaturen tussen -40 en 60 °C zonder prestatievermindering binnen de gespecificeerde voorwaarden.

Hij kan tot 70 °C werken met de overeenkomstige reductie of derating zoals aangegeven door Schneider Electric.

De door de fabrikant opgegeven bedrijfshoogte bedraagt tot 3.000 meter.

Technische kenmerken van de Schneider Electric LC1DT40P7

• Merk: Schneider Electric.
• Referentie: LC1DT40P7.
• Reeks: TeSys Deca / TeSys D.
• Type: vermogenscontactor.
• Toepassing: ohmse belastingen.
• Gebruikscategorie: AC-1.
• Aantal polen: 4P.
• Hoofdcontacten: 4 NO.
• Geïntegreerde hulpcontacten: 1 NO + 1 NC.
• Toegewezen bedrijfsstroom: 40 A bij ≤ 440 V AC AC-1.
• Conventionele thermische stroom: 40 A bij 60 °C voor het vermogenscircuit.
• Toegewezen bedrijfsspanning: tot 690 V AC in het vermogenscircuit.
• Frequentie van het vermogenscircuit: 25-400 Hz.
• Spoelspanning: 230 V AC.
• Frequentie van de spoel: 50/60 Hz.
• Inschakelvermogen van de spoel: 70 VA.
• Houdvermogen: 7 VA bij 50 Hz / 7,5 VA bij 60 Hz.
• Thermische dissipatie van de spoel: 2-3 W.
• Vermogensdissipatie per pool: 3,2 W in AC-1.
• Toegewezen isolatiespanning Ui: 690 V.
• Toegewezen impulsbestendigheidsspanning Uimp: 6 kV.
• Overspanningscategorie: III.
• Maakcapaciteit: 450 A bij 440 V.
• Verbreekcapaciteit: 450 A bij 440 V.
• Mechanische levensduur: tot 15 miljoen cycli.
• Elektrische levensduur: tot 1,4 miljoen cycli bij 40 A AC-1 en ≤ 440 V.
• Maximale schakelfrequentie: 3.600 cycli/u bij 60 °C.
• Sluitingstijd: 12-22 ms.
• Openingstijd: 4-19 ms.
• Montage: rail of plaat.
• Aansluitingen: schroefaansluitingen.
• Frontbeschermingsgraad: IP20.
• Omgevingstemperatuur: -40 tot 60 °C zonder prestatievermindering; tot 70 °C met derating.
• Bedrijfshoogte: tot 3.000 m.
• Breedte: 45 mm.
• Hoogte: 91 mm.
• Diepte: 99 mm.
• Gewicht: ongeveer 0,425 kg.

Compacte contactor voor het schakelen van ohmse belastingen

De Schneider Electric TeSys Deca LC1DT40P7 biedt een compacte en robuuste oplossing voor het automatisch schakelen van belastingen tot 40 A in AC-1-categorie. De vier NO-hoofdcontacten maken het mogelijk vierpolige circuits te regelen, terwijl de geïntegreerde hulpcontacten 1 NO + 1 NC de integratie in automatiseringen, vergrendelingen en signaalcircuits vergemakkelijken.

De 230 V AC-spoel voor 50/60 Hz, montage op rail of plaat, schroefaansluitingen en een breedte van slechts 45 mm vergemakkelijken de installatie in professionele elektrische kasten voor industriële, tertiaire en HVAC-toepassingen.

Belangrijk: de 40 A hebben betrekking op de gebruikscategorie AC-1 voor ohmse of licht inductieve belastingen. Voor motoren of andere belastingen met hoge inschakelstroom moet de contactor worden geselecteerd volgens de toepasselijke gebruikscategorie en de dimensioneringstabellen van Schneider Electric.
