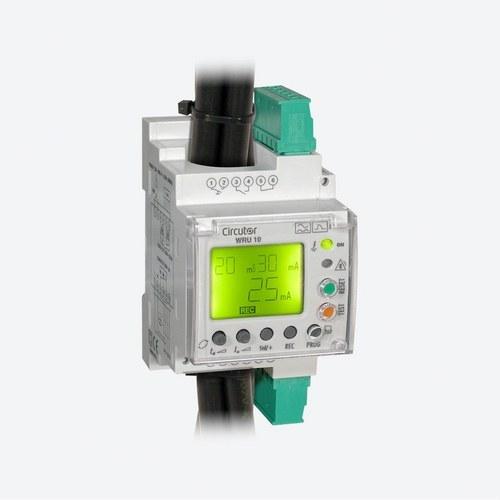

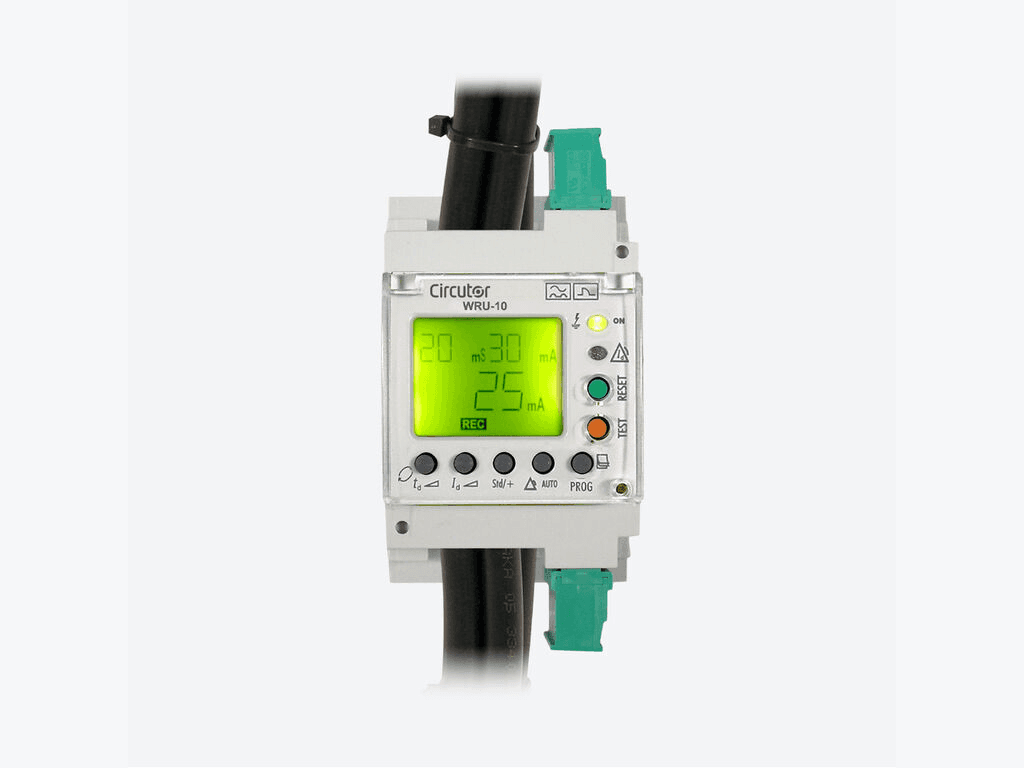

Differentieelrelais type A ultra-geïmmuniseerd Circutor WRU-10

De differentieelrelais Circutor WRU-10, referentie P14035, is een geavanceerd apparaat ontworpen om elektrische installaties te beschermen door aardlekstromen te detecteren, mogelijke schade te voorkomen en de operationele veiligheid te verbeteren. Dit differentieelrelais van het ultra-immuniseerde type A is ideaal voor omgevingen waar de continuïteit van de elektriciteitsvoorziening essentieel is, omdat het een systeem met hoge immuniteit heeft dat hoogfrequente stromen filtert, ongewenste uitschakelingen voorkomt en betrouwbare en efficiënte bescherming biedt.

Compact en functioneel ontwerp:
De WRU-10 kenmerkt zich door zijn compacte ontwerp, met slechts 3 modules breed en installatie op een DIN-rail (DIN 46277, EN 50022), wat zijn integratie in bestaande elektrische panelen vergemakkelijkt zonder teveel ruimte in beslag te nemen. Het bevat een differentiële transformator in zijn 28 mm structuur, waardoor het een enkel geheel vormt met het relais. Dit maakt een snelle en eenvoudige installatie mogelijk zonder extra transformatoren.

Geavanceerde visualisatie en controle:
Het apparaat is uitgerust met een display en LED's die de status van de differentiële bescherming visualiseren, inclusief de lekstroom, pre-alarmmeldingen en de beschermingsstatus. De mogelijkheid om de directe lekwaarde op het display te zien, biedt een duidelijk overzicht van de status van de beschermde lijnen, zodat preventief onderhoud efficiënter kan worden uitgevoerd en problemen kunnen worden voorkomen voordat ze kritieke storingen worden.

Aanpasbare en flexibele differentiële bescherming:
De Circutor WRU-10 maakt het mogelijk de differentiële gevoeligheid (IΔn) aan te passen in een bereik van 0,03 A tot 30 A, waardoor het een uiterst veelzijdig apparaat is voor verschillende toepassingen en beschermingsniveaus. Bovendien kan de vertragingstijd (tΔ) worden ingesteld tussen 0,02 en 10 seconden, wat opties biedt voor onmiddellijke of selectieve bescherming afhankelijk van de behoeften van de installatie. Dit type flexibiliteit zorgt ervoor dat het apparaat kan worden aangepast aan verschillende operationele situaties en elektrische configuraties.

Pre-alarm en programmeerbare uitgangsrelais:
De WRU-10 bevat een pre-alarmsysteem, waarmee mogelijke problemen kunnen worden gedetecteerd voordat er belangrijke storingen optreden. Daarnaast beschikt het apparaat over drie programmeerbare uitgangsrelais: een hoofdrelais dat wordt gebruikt voor de bescherming in combinatie met een contactor of de uitschakelspoel van een automatische schakelaar, en twee extra relais voor het pre-alarm. Deze relaisuitgangen zorgen voor een nauwkeurige controle en een snelle reactie bij de detectie van lekstromen, wat de veiligheid en betrouwbaarheid van de installatie verbetert.

Hoge immuniteit en meting in ware effectieve waarde (TRMS):
Het differentieelrelais WRU-10 is ontworpen om maximale elektrische veiligheid te garanderen. Zijn technologie voor meting in ware effectieve waarde (TRMS) zorgt voor een nauwkeurige detectie van lekstromen, zelfs onder omstandigheden van vervormde spanning of met harmonischen aanwezig in het elektriciteitsnet. Bovendien maakt zijn ultra-immuniseerde technologie het extreem bestand tegen elektrische storingen, waardoor ongewenste uitschakelingen door transiënte of hoogfrequente stromen worden vermeden.

Toepassingen en voordelen:
De Circutor WRU-10 is ideaal voor gebruik in een breed scala aan toepassingen, waaronder industriële, commerciële en residentiële installaties. Vanwege zijn ontwerpkenmerken zorgt het voor de maximale veiligheid en continuïteit van de elektriciteitsvoorziening, vermijdt onnodige onderbrekingen en garandeert de bescherming van mensen en apparatuur. Het is vooral nuttig in installaties waar de continuïteit van de elektriciteitsvoorziening van cruciaal belang is, zoals ziekenhuizen, datacenters of continue productie-installaties.

Belangrijke technische kenmerken:

• Voedingsspanning: 230 Vca ± 30 %, wat zijn werking in gangbare elektriciteitsnetten verzekert.
• Operationele frequentie: 50/60 Hz.
• Gevoeligheid (IΔn): Aanpasbaar tussen 0,03 A en 30 A, aanpasbaar aan diverse differentiële beschermingsapplicaties.
• Vertragingstijd (tΔ): Instelbaar tussen 0,02 s en 10 s, wat snelle of selectieve bescherming mogelijk maakt afhankelijk van de behoeften.
• Externe ingangen voor uitschakeling en reset: Het relais heeft een spanningsvrije ingang voor externe uitschakelingen en resets, wat zijn integratie in geautomatiseerde systemen vergemakkelijkt.

Installatie en duurzaamheid:
Het relais is ontworpen voor een snelle montage op een DIN-rail, met aansluitingen via plug-in klemmen, wat de installatie en het onderhoud vergemakkelijkt. Zijn behuizing is gemaakt van duurzame materialen en heeft een beschermingsgraad IP20, wat het geschikt maakt voor gebruik in gecontroleerde omgevingen. Bovendien kan het werken in een temperatuurbereik van -20°C tot +70°C, wat zijn betrouwbaarheid in diverse omgevingsomstandigheden verzekert.

Samenvattend is het differentieelrelais Circutor WRU-10 een geavanceerde, flexibele en betrouwbare oplossing voor differentiële bescherming in elektrische installaties. Zijn aanpassingsvermogen, hoge immuniteit tegen storingen en pre-alarmkenmerken maken het een ideale keuze om de veiligheid en continuïteit van de dienstverlening in een breed scala aan elektrische toepassingen te garanderen.
