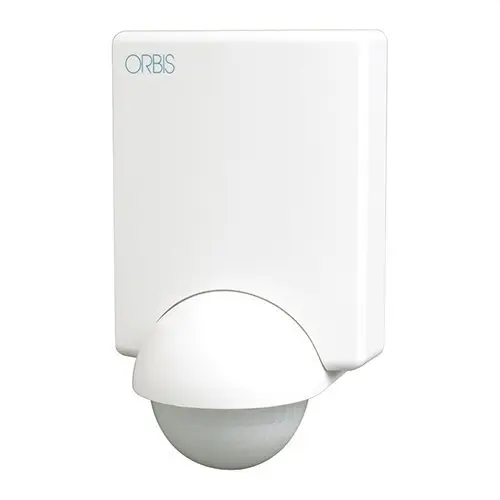

Bewegingsdetector PROXIMAT MUUR 12M FT.15M(7,5+7,5)Z.240° 5-2000 LUX TIMER:

De Orbis PROXIMAT bewegingsmelder, referentie OB132312, is een PIR-infraroodsensor ontworpen om verlichtingscircuits te automatiseren door personen te detecteren in doorgangsruimtes. Hij wordt opbouw op de muur geïnstalleerd en biedt een brede detectiehoek van 240°, met een frontaal bereik tot 12 meter en een totale zijdelingse dekking tot 15 meter bij 20 °C.

De kop kan horizontaal tot 180° worden gedraaid om het detectieveld naar de gewenste zone te richten. Daarnaast kan de inschakeltijd worden ingesteld tussen 10 seconden en 10 minuten, het lichtniveau tussen 5 en 2000 lux worden aangepast en de gevoeligheid van de detector worden gewijzigd. De beschermingsgraad IP45 maakt gebruik zowel binnen als in geschikte buitenomgevingen mogelijk.

Breed detectieveld van 240°

De Orbis PROXIMAT biedt een detectiehoek van 240°, bijzonder geschikt voor het bewaken van grote zones vanaf een wandmontage. Op een hoogte van ongeveer 2,5 meter en bij een omgevingstemperatuur van 20 °C bereikt hij tot 12 meter in frontale richting en 15 meter zijdelingse dekking.

De zijdelingse dekking strekt zich ongeveer 7,5 meter uit aan elke zijde van de detector. De effectieve prestaties kunnen variëren afhankelijk van de omgevingstemperatuur, de montagehoogte, de oriëntatie van de sensor en de richting waarin een persoon door de detectiebundels beweegt.

Tot 180° draaibare kop

De detectiekop kan horizontaal tot 180° worden gedraaid, waardoor het detectiegebied kan worden verplaatst naar de specifieke zone die men wil bewaken. Deze eigenschap vergemakkelijkt de toepassing bij ingangen, gangen, gevels, bordessen, portieken en andere situaties waarin de detector niet rechtstreeks tegenover de doorgangszone kan worden geplaatst.

Orbis adviseert een montagehoogte tussen 2 en 3 meter voor een goede detectie.

Montage op muur, hoek of binnenhoek

De PROXIMAT is ontworpen voor opbouwmontage en kan worden geïnstalleerd op een vlakke muur, in een hoek of in een binnenhoek. De fabrikant levert specifieke bevestigingsaccessoires mee om deze configuraties te vergemakkelijken.

Deze veelzijdigheid maakt het mogelijk de detector aan te passen aan verschillende gebouwgeometrieën en het detectieveld correct te richten zonder extra beugels.

Instelbare tijdvertraging van 10 seconden tot 10 minuten

De tijd dat het circuit ingeschakeld blijft na bewegingsdetectie kan worden ingesteld van ongeveer 10 seconden tot 10 minuten.

Een korte periode is geschikt voor zones met snelle doorgang, terwijl langere tijden het mogelijk maken de verlichting actief te houden in ingangen, trappenhuizen, gangen of zones waar gebruikers langer verblijven.

Na afloop van de tijdvertraging beschikt de detector over een korte inactieve periode van ongeveer 3 seconden voordat de detectie opnieuw wordt gestart.

Lichtregeling tussen 5 en 2000 lux

De PROXIMAT is voorzien van een instelbare schemerschakelaar tussen 5 en 2000 lux. Met deze functie kan worden bepaald onder welk omgevingslichtniveau het circuit bij bewegingsdetectie moet worden geactiveerd.

Hij kan zo worden ingesteld dat hij voornamelijk ’s nachts of bij weinig licht werkt, waardoor onnodig inschakelen wordt vermeden wanneer er voldoende natuurlijk licht is.

Instelbare detectiegevoeligheid

Naast de tijd- en lichtinstelling beschikt de detector over een specifieke schakelaar om de detectiegevoeligheid aan te passen. Zo kan het gedrag van de sensor worden afgestemd op de afmetingen en kenmerken van het bewaakte gebied.

De gevoeligheid van elke PIR-detector kan afnemen wanneer de omgevingstemperatuur dicht bij de lichaamstemperatuur komt, waarmee rekening moet worden gehouden bij het beoordelen van het werkelijke bereik onder bepaalde omstandigheden.

Begrenzers om het detectiegebied aan te passen

De PROXIMAT wordt geleverd met twee veldbegrenzers waarmee specifieke delen van de lens kunnen worden afgeschermd. Deze elementen kunnen worden aangepast om detectie in bepaalde richtingen te voorkomen en activeringen buiten de gewenste zone te verminderen.

Deze mogelijkheid is vooral nuttig wanneer de detector dicht bij verkeerszones buiten de installatie, deuren, ramen of andere ruimtes wordt geplaatst die geen inschakeling mogen veroorzaken.

Relais met nuldoorgangsschakeling

De detector is uitgerust met een relais met nuldoorgangsschakeling, een technologie die bedoeld is om de schakeling van bepaalde elektronische belastingen zoals LED-armaturen, fluorescentielampen en spaarlampen te verbeteren.

Het contact biedt een schakelvermogen van 10 A bij 230 V AC met cos φ = 1.

Geschikt voor verschillende verlichtingstechnologieën

Orbis geeft verschillende maximale aanbevolen belastingen op, afhankelijk van de technologie die op de detector wordt aangesloten.

• Gloeilampen: tot 2000 W.
• Fluorescentielampen: tot 1300 VA.
• Laagspanningshalogeenlampen: tot 1300 VA.
• 230 V halogeenlampen: tot 2000 W.
• Spaarlampen: tot 1300 VA.
• LED-verlichting: tot 500 VA.

LED-statusindicator

De PROXIMAT heeft een LED-indicator die oplicht wanneer het apparaat beweging detecteert. Dit signaal vergemakkelijkt de controle van de werking tijdens de installatie en het afstellen van het dekkingsgebied.

IP45-bescherming

De detector heeft een beschermingsgraad IP45 volgens EN 60529, wat bescherming biedt tegen het binnendringen van vaste voorwerpen en tegen waterstralen binnen de voorwaarden van deze classificatie.

De bedrijfstemperatuur ligt tussen -10 en +40 °C, waardoor hij kan worden gebruikt in verschillende residentiële, gemeenschappelijke en professionele toepassingen.

Toepassingen van de Orbis PROXIMAT-detector

Het grote bereik en de mogelijkheid tot oriëntatie maken de PROXIMAT geschikt voor het automatiseren van verlichting in tal van doorgangsruimtes.

• Ingangen en toegangen tot gebouwen.
• Trappen en bordessen.
• Gangen en corridors.
• Portieken en overdekte doorgangen.
• Gevels en beschermde buitentoegangen.
• Garages en gemeenschappelijke ruimtes.
• Winkels en kantoren.
• Openbare gebouwen.
• Compatibele industriële en agrarische installaties.

Technische kenmerken van de Orbis PROXIMAT OB132312

• Merk: Orbis.
• Referentie: OB132312.
• Model: PROXIMAT.
• Type: bewegingsmelder voor verlichting.
• Technologie: PIR-infrarooddetectie.
• Montage: opbouw op muur, hoek of binnenhoek.
• Detectiehoek: 240°.
• Horizontale rotatie van de kop: 180°.
• Frontaal bereik: tot 12 m bij 20 °C.
• Zijdelings bereik: tot 15 m bij 20 °C, ongeveer 7,5 + 7,5 m.
• Referentiehoogte voor het detectieveld: 2,5 m.
• Aanbevolen montagehoogte: tussen 2 en 3 m.
• Tijdvertraging: ongeveer 10 s tot 10 min.
• Impulsfunctie: beschikbaar afhankelijk van de configuratie van de reeks.
• Lichtgevoeligheid: instelbaar van 5 tot 2000 lux.
• Detectiegevoeligheid: instelbaar.
• Veldbegrenzers: 2 inbegrepen.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Schakelvermogen: 10 A bij 230 V AC, cos φ = 1.
• Relais met nuldoorgang: ja.
• Eigen verbruik: ongeveer 1 W (8 VA).
• Maximale gloeilampbelasting: 2000 W.
• Maximale fluorescentiebelasting: 1300 VA.
• Maximale laagspanningshalogeenbelasting: 1300 VA.
• Maximale 230 V halogeenbelasting: 2000 W.
• Maximale spaarlampbelasting: 1300 VA.
• Maximale LED-belasting: 500 VA.
• LED-detectie-indicator: ja.
• Beschermingsgraad: IP45.
• Bedrijfstemperatuur: -10 tot +40 °C.

Verlichtingsautomatisering met grote dekking

De Orbis PROXIMAT OB132312 onderscheidt zich door een breed detectieveld van 240° te combineren met een frontaal bereik tot 12 meter en een zijdelingse dekking tot 15 meter. De horizontale oriëntatie van de kop en de meegeleverde begrenzers maken het mogelijk de bewaakte zone aan te passen aan de specifieke kenmerken van elke installatie.

De instelbare tijdvertraging, de schemerschakelaar van 5 tot 2000 lux en de compatibiliteit met LED-belastingen tot 500 VA maken het mogelijk de verlichting van toegangen en doorgangsruimtes te automatiseren zonder de armaturen onnodig ingeschakeld te laten.

Belangrijk: het aangegeven bereik wordt verkregen onder de door Orbis vastgestelde referentieomstandigheden en kan variëren met temperatuur, hoogte, oriëntatie en bewegingsrichting. De elektrische installatie moet worden uitgevoerd volgens de instructies van de fabrikant en met inachtneming van de aangegeven maximale belastingen.
