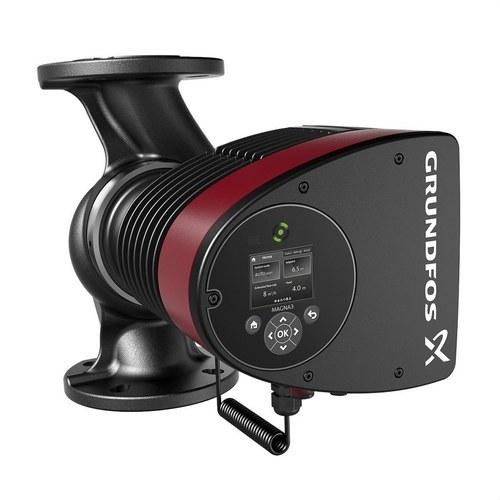

Circulatiepomp Grundfos MAGNA3 65-150 F

De Grundfos MAGNA3 65-150 F circulatiepomp, referentie 97924299, is een geavanceerde en zeer efficiënte oplossing ontworpen voor verwarmingstoepassingen in commerciële gebouwen. Dankzij de geavanceerde controle- en bewakingsmogelijkheden integreert deze pomp eenvoudig in gebouwbeheersystemen (BMS) via optionele CIM-modules, wat het een ideale keuze maakt wanneer comfort, precisie en efficiëntie essentieel zijn voor de werking van een verwarmingssysteem.

Belangrijkste kenmerken:

De MAGNA3 65-150 F biedt een geoptimaliseerde gebruikerservaring, met een eenvoudig beheer en een intuitieve configuratie die is aangepast aan elk type installatie. Dit vergemakkelijkt zowel de initiële installatie als latere aanpassingen, zodat de pomp vanaf het begin op maximale efficiëntie kan functioneren. Het modulaire ontwerp van de pomp maakt ook integratie in energiemanagementsystemen mogelijk, wat helpt om het energieverbruik te verminderen en de prestaties van het gehele verwarmingssysteem te optimaliseren.

Deze circulatiepomp is uitgerust met geavanceerde controle- en bewakingsfuncties, waarmee de parameters van de pomp nauwkeurig kunnen worden aangepast, wat zorgt voor optimale prestaties, zelfs in veeleisende toepassingen. Met een energie-efficiëntie-index (EEI) van 0.17 is de MAGNA3 een van de meest efficiënte pompen op de markt, wat aanzienlijk bijdraagt aan het verlagen van het energieverbruik in grote commerciële installaties.

Technische gegevens:

• Nominale flow: 32.06 m³/h.
• Nominale hoogte: 11.11 m.
• Maximale hoogte: 150 dm (15 m).
• Klasse TF: 110.
• Certificeringen: CE, VDE, EAC, UKCA, TSE, RCM, UkrSEPRO, Marokko.

Met een nominale hoogte van 11.11 meter en een flow van meer dan 32 m³/h, is de MAGNA3 65-150 F ideaal voor grote verwarmingssystemen in commerciële gebouwen die een constante stroom van warm water vereisen via radiatoren, vloerverwarming of andere verwarmingsapparaten.

Materialen en constructie:

• Hydraulisch lichaam: Gietijzer (EN 1561 EN-GJL-250, ASTM A48-250B).
• Impeller: Composiet.

Het lichaam van de pomp is vervaardigd uit gietijzer, wat zorgt voor de sterkte en duurzaamheid in intensieve toepassingen. De composiet impeller is ontworpen om corrosie en slijtage te weerstaan, wat zorgt voor een lange levensduur en probleemloze werking.

Installatie en werking:

• Omgevingstemperatuur bereik: 0 tot 40 °C.
• Temperatuur van het te pompen vloeistof: -10 tot 110 °C.
• Maximale werkdruk: 10 bar.
• Aansluitmaat: DN 65.
• Lengte van poort tot poort: 340 mm.

De installatie van de MAGNA3 65-150 F is eenvoudig dankzij het compacte ontwerp en de gestandaardiseerde DIN aansluitingen. Met een aansluitmaat van DN 65 en een lengte van poort tot poort van 340 mm, past deze pomp gemakkelijk in verschillende commerciële leidingsystemen. Bovendien kan de pomp een breed scala aan vloeistoftemperaturen aan, waardoor deze geschikt is voor verschillende verwarmingsapplicaties, inclusief hoge- en lage-temperatuursystemen.

Vloeistoffen en toepassingen:

De MAGNA3 65-150 F is ontworpen om water te pompen, met een temperatuurbereik van -10 tot 110 °C, wat het een veelzijdige keuze maakt voor verwarmingssystemen. Enkele van de belangrijkste toepassingen zijn:

1. Verwarmingssystemen in commerciële gebouwen: Zorgt voor een efficiënte stroom van warm water voor radiatoren, vloerverwarming en andere verwarmingssystemen.
2. Integratie in BMS-systemen: Dankzij de bewakings- en controlecapaciteiten is de MAGNA3 ideaal voor commerciële installaties die geavanceerd energiebeheer vereisen.
3. Vervanging van oude pompen: De MAGNA3 biedt een hogere efficiëntie en controle, wat het een uitstekende keuze maakt voor het upgraden van verouderde verwarmingssystemen.

Elektrische gegevens:

• Maximale ingangsvermogen (P1): 1377 W.
• Minimale vermogen (P1): 29 W.
• Nominale spanning: 1 x 230 V.
• Netfrequentie: 50/60 Hz.
• Maximale stroomverbruik: 6.18 A.
• Minimale stroomverbruik: 0.3 A.
• Beschermingsgraad: X4D.
• Isolatieklasse: F.

Het elektrische ontwerp van de MAGNA3 65-150 F is geoptimaliseerd voor een verlaagd energieverbruik. Met een minimaal vermogen van slechts 29 W en een maximaal verbruik van 1377 W, is deze pomp ontworpen om zich aan te passen aan de behoeften van de installatie, zonder energie te verspillen.

Andere kenmerken:

• Nettogewicht: 22.7 kg.
• Brutogewicht: 26.1 kg.
• Transportvolume: 0.057 m³.

Ondanks zijn capaciteit en robuustheid heeft de MAGNA3 65-150 F een redelijk gewicht, wat de installatie en hantering in grootschalige projecten vergemakkelijkt.
