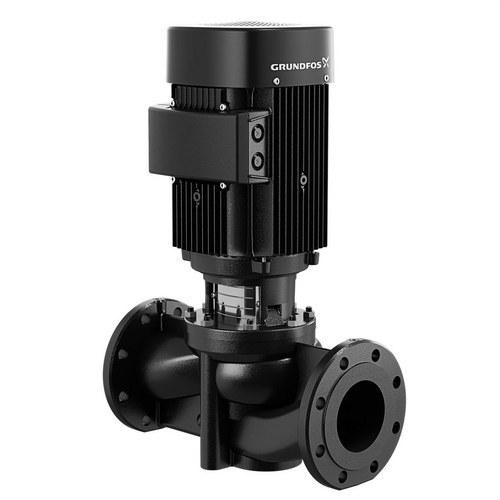

Grundfos TP 32-230/2 A-F-A-BQQE-FW1 lijnpomp

De Grundfos TP 32-230/2 A-F-A-BQQE-FW1 lijnpomp is een robuuste en efficiënte oplossing, speciaal ontworpen voor airconditioningsystemen in commerciële gebouwen. Gefabriceerd door Grundfos, is deze pomp uitgerust met een droge rotor en een niet-gebalanceerde mechanische afdichting volgens de norm EN 12756, wat zorgt voor betrouwbare prestaties en een lange levensduur. Hij wordt aangedreven door een asynchrone motor die voldoet aan de IEC 60034-normen, wat een efficiënte en duurzame werking garandeert.

Met een nominale capaciteit van 7,1 m³/u en een nominale hoogte van 17 m, is deze pomp in staat om toepassingen te verwerken die een hoge prestatie en stabiliteit vereisen. Bovendien kan hij een maximale hoogte van tot 230 dm bereiken, wat zorgt voor een adequate druk te allen tijde. Het lijnontwerp van de pomp vergemakkelijkt de integratie in bestaande systemen, waardoor de benodigde ruimte voor installatie wordt verminderd.

Technische specificaties:

• Vastgestelde snelheid: 2855 tpm, ideaal voor het handhaven van een constante waterstroom.
• Nominale capaciteit: 7,1 m³/u, waardoor hij geschikt is voor het verwerken van grote waterhoeveelheden in commerciële systemen.
• Nominale hoogte: 17 m, met een maximale hoogte van tot 230 dm, wat uitstekende prestaties op het gebied van druk biedt.
• Diameter van de impeller: 136 mm, wat zorgt voor een optimale waterstroom.

Materialen:

De Grundfos TP 32-230/2 is gebouwd met hoogwaardige materialen die zorgen voor duurzaamheid en weerstand in uitdagende omgevingen. Het hydraulische lichaam is vervaardigd uit gietijzer EN-GJL-250 ASTM klasse 35, terwijl de impeller is gemaakt van roestvrij staal AISI 304, wat uitstekende corrosieweerstand en betrouwbare prestaties biedt, zelfs onder extreme omstandigheden.

• Pomplichaam: Gietijzer EN-GJL-250 ASTM klasse 35.
• Impeller: Roestvrij staal AISI 304, corrosiebestendig.

Installatie:

Deze pomp heeft een omgevingstemperatuurbereik van -30 °C tot 60 °C, waardoor hij geschikt is voor verschillende klimatologische omstandigheden. Bovendien kan hij werken bij vloeistoftemperaturen tussen -25 °C en 120 °C, wat hem een flexibele en betrouwbare oplossing maakt voor verschillende toepassingen. De maximale werkdruk is 10 bar, wat zorgt voor een adequate prestatie in systemen met hoge vraag.

• Aansluitmaat: DN 32.
• Nominale druk voor de aansluiting: PN 6/10.
• Lengte van poort tot poort: 280 mm, wat de installatie in krappe ruimtes vergemakkelijkt.
• Flensmaat van de motor: FT100.

Vloeistof gepompt:

De Grundfos TP 32-230/2 is ontworpen om water te pompen bij een bedrijfstemperatuur van tussen -25 °C en 120 °C, met een standaarddichtheid van 998,2 kg/m³. Dit brede temperatuurbereik maakt het een veelzijdige optie voor verschillende soorten koel- en airconditioningsystemen.

• Temperatuurbereik van de vloeistof: -25 °C tot 120 °C.
• Temperatuur tijdens werking: 20 °C.

Elektrische gegevens:

De motor van deze pomp is een 80A met een nominale kracht van 0,75 kW, die de benodigde kracht levert om een efficiënte en constante stroom te garanderen. Hij werkt op een netfrequentie van 50 Hz en is ontworpen om te functioneren bij spanningen van 3 x 220-240D/380-415Y V. De efficiëntie van de motor bereikt 80,7% bij volle belasting, wat voldoet aan de efficiëntieklasse IE3, wat zorgt voor een lager energieverbruik en een verminderde impact op het milieu.

• Nominale snelheid: 2840-2870 tpm.
• Efficiëntie van de motor bij volle belasting: 80,7%.
• Efficiëntieklasse: IE3, wat zorgt voor efficiënte prestaties en energie duurzaamheid.
• Aantal polen: 2.
• Motorbescherming: Beschermingsgraad IP55, die uitstekende weerstand biedt tegen stof en waterinvoer, waardoor hij ideaal is voor industriële omgevingen.
• Isolatieklasse: Klasse F, geschikt voor gematigde bedrijfstemperaturen.

Overige details:

De Grundfos TP 32-230/2 heeft een netto gewicht van 23,9 kg, wat het een robuuste maar hanteerbare oplossing maakt voor installatie. Het transportvolume is 0,08 m³, wat opslag en handling tijdens verzending vergemakkelijkt.

• Netto gewicht: 23,9 kg.
• Bruto gewicht: 27,4 kg.
• Transportvolume: 0,08 m³.

Concluderend is de Grundfos TP 32-230/2 A-F-A-BQQE-FW1 lijnpomp een betrouwbare, efficiënte en duurzame oplossing, ideaal voor airconditioningsystemen in commerciële gebouwen die een stabiele werking en minimaal onderhoud vereisen.
