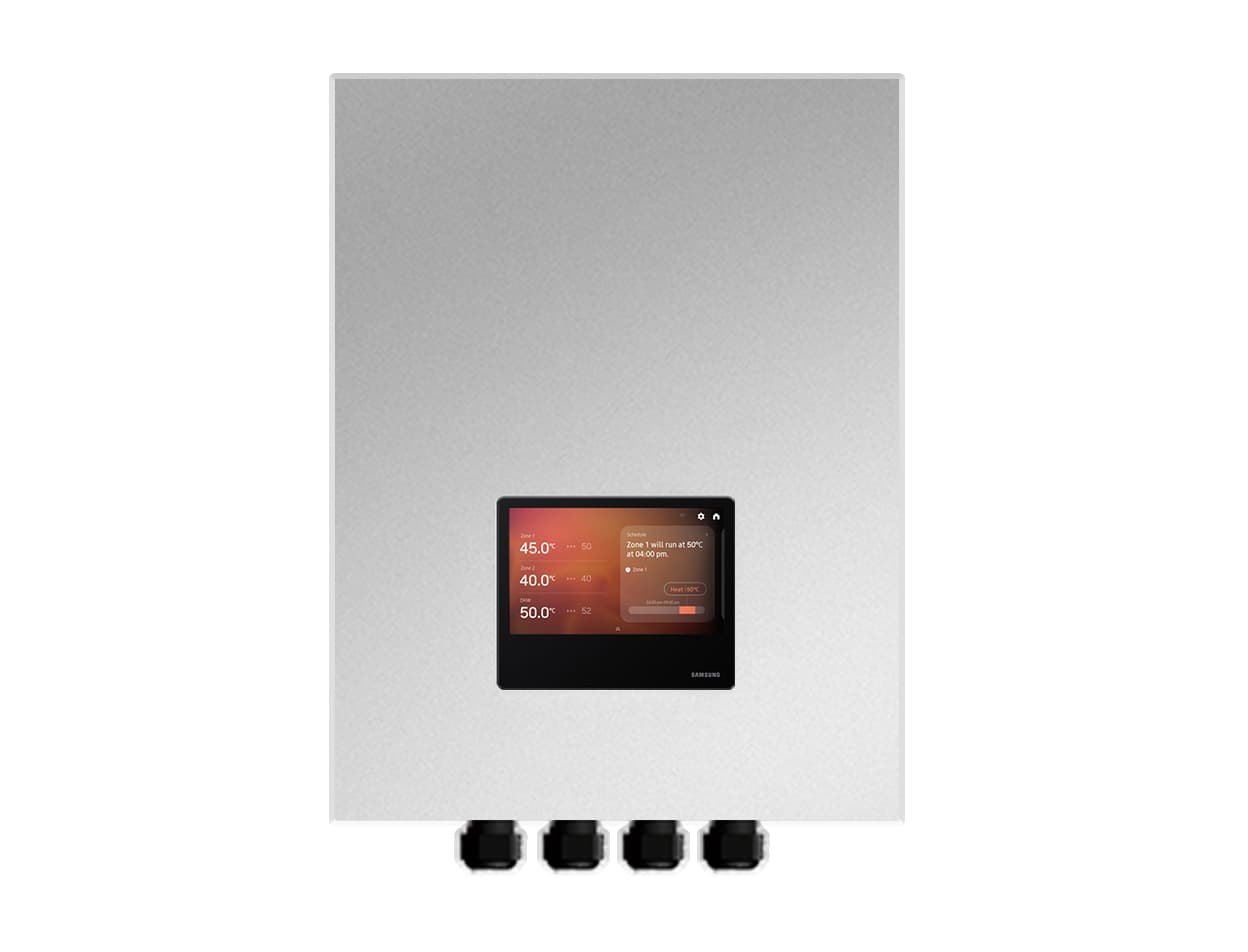

Cascadecontroller Samsung MCM-D3E0N

De Samsung MCM-D3E0N cascadecontroller is ontworpen voor het beheren van installaties die bestaan uit meerdere lucht-waterwarmtepompen Samsung EHS Mono vanuit één centraal regelsysteem. Het maakt het mogelijk om tussen 2 en 8 buitenunits aan te sluiten en een totaal vermogen tot 128 kW te bereiken, en biedt daarmee een oplossing die bijzonder geschikt is voor meergezinswoningen, commerciële gebouwen, collectieve installaties en projecten met een hoge vraag naar verwarming, koeling en sanitair warm water.

De controller verdeelt de warmtevraag automatisch over de aangesloten warmtepompen en schakelt alleen het aantal units in dat op dat moment nodig is. Daarnaast beschikt hij over een 7-inch AI Home touchscreen, wifi-connectiviteit, integratie met Samsung SmartThings, energiebewaking en regeling van maximaal twee verwarmingszones.

Cascadebesturing van maximaal 8 Samsung EHS-warmtepompen

De belangrijkste functie van de Samsung MCM-D3E0N is het coördineren van meerdere EHS Mono-buitenunits zodat ze als één thermische installatie werken.

Het systeem ondersteunt maximaal 8 warmtepompen aangesloten op één controller. Samsung voorziet installaties met units van gelijke capaciteit, maar ook combinaties van verschillende vermogens, mits ze tot hetzelfde compatibele producttype behoren.

Met acht units van 16 kW kan de installatie een totaal vermogen bereiken tot 128 kW, waardoor Samsung-warmtepomptechnologie kan worden ingezet in projecten met een aanzienlijk hogere warmtevraag dan een individuele residentiële installatie.

Automatisch beheer op basis van warmtevraag

De controller analyseert voortdurend de behoeften aan verwarming, koeling en sanitair warm water van de installatie en past het aantal warmtepompen aan dat actief moet blijven.

Wanneer de vraag toeneemt, kan het systeem geleidelijk meer units inschakelen. Wanneer de vraag afneemt, vermindert het het aantal actieve warmtepompen om onnodig gebruik van apparatuur te vermijden.

Deze strategie maakt het mogelijk om te werken met een capaciteit die is afgestemd op de werkelijke vraag van het gebouw en om een installatie met meerdere warmtepompen efficiënter te benutten.

Verdeling van bedrijfsuren

De Samsung MCM-D3E0N beheert ook de verdeling van de bedrijfsuren over de buitenunits.

Om het gebruik te balanceren, kan de controller prioriteit geven aan het starten van de unit met de minste bedrijfsuren en de unit met de meeste gebruiksduur uitschakelen.

Deze logica zorgt ervoor dat het werk wordt verdeeld over de verschillende warmtepompen in de cascade in plaats van steeds dezelfde units te laten draaien.

Continu bedrijf bij een storing van een unit

Een cascade-installatie biedt bovendien een hogere bedrijfszekerheid. Als een van de warmtepompen een storing heeft, kan het systeem de getroffen unit identificeren en verder werken met de overige beschikbare units.

Op die manier betekent een individuele storing niet noodzakelijk dat de volledige thermische installatie stilvalt, een eigenschap die vooral interessant is in gebouwen met permanente behoeften aan verwarming of SWW.

Verwarming, koeling en sanitair warm water

De cascadecontroller is voorbereid om verschillende thermische behoeften binnen een Samsung EHS-installatie te beheren:

• Verwarming.
• Koeling.
• Productie van sanitair warm water (SWW).
• Regeling van twee verwarmingszones.

Hierdoor kan hetzelfde regelsysteem worden gebruikt in projecten die klimaatregeling en warmwaterproductie combineren met meerdere lucht-waterwarmtepompen.

Regeling van twee verwarmingszones

De MCM-D3E0N ondersteunt het beheer van twee onafhankelijke zones, waardoor installaties met verschillende hydraulische circuits of temperatuurbehoeften kunnen worden opgezet.

De controller kan pompen en mengkleppen aansturen om de hydraulische werking van de installatie te coördineren volgens het ontworpen schema.

Deze mogelijkheid is vooral nuttig in systemen die bijvoorbeeld vloerverwarming combineren met andere afgiftesystemen of gebouwzones die verschillende bedrijfscondities vereisen.

7-inch AI Home touchscreen

De controller is uitgerust met een 7-inch AI Home touchscreen dat een grafische interface biedt voor het beheren en bewaken van de installatie.

Via het scherm is informatie beschikbaar over werking, temperaturen, bedrijfsmodi, programmering en verschillende parameters die verband houden met het EHS-systeem.

De interface maakt het mogelijk om de bediening van een installatie met meerdere warmtepompen en verschillende hydraulische circuits op één centrale plek samen te brengen.

Ingebouwde wifi en Samsung SmartThings

De MCM-D3E0N beschikt over wifi-connectiviteit en kan worden geïntegreerd in het Samsung SmartThings-ecosysteem.

Met een Samsung-account en een compatibele wifi-verbinding kan de gebruiker de installatie registreren in SmartThings en gebruikmaken van verbonden functies voor monitoring en bediening.

Samsung specificeert voor de controller het gebruik van 2,4 GHz wifi-netwerken.

Energieverbruiksmonitoring

Het systeem maakt het mogelijk om informatie te raadplegen over het energieverbruik van de installatie en de aangesloten buitenunits.

De monitoring maakt het eenvoudiger om de werking van het cascadesysteem te analyseren en te zien hoe de vraag over de verschillende warmtepompen wordt verdeeld.

Met de verbinding met SmartThings kunnen bovendien energiegerelateerde weergave- en configuratiefuncties worden gebruikt die compatibel zijn met de installatie.

Tijdprogrammering

De controller maakt het mogelijk om werkschema’s in te stellen zodat het systeem kan worden aangepast aan de tijden en thermische behoeften van het gebouw.

Het is mogelijk om bedrijfsperiodes en setpoints te definiëren om onnodig gebruik van klimaatregeling te verminderen wanneer bepaalde zones of installaties geen service nodig hebben.

Thuisweg-modus

Tot de functies behoort de Thuisweg-modus, ontwikkeld om de verwarming tijdens afwezigheidsperiodes op een verlaagde temperatuur te houden.

Deze functie is handig om minimale omstandigheden in het gebouw te behouden zonder de installatie te gebruiken met dezelfde comfortinstellingen als tijdens een normale bezettingsperiode.

Stille modus

Het systeem beschikt ook over een stille modus, waarmee de werking van de warmtepompen kan worden aangepast wanneer het nodig is om de geluidsimpact van de installatie te verminderen.

De beschikbaarheid en werking ervan zijn afhankelijk van de aangesloten EHS-buitenunits en van de configuratie tijdens de ingebruikname.

Beheer van fotovoltaïsche productie en Smart Grid

De controller beschikt over functies met betrekking tot PV Ready en Smart Grid Ready, waardoor thermische productie kan worden geïntegreerd in energiebeheerstrategieën van het gebouw.

In correct geconfigureerde installaties kan de beschikbaarheid van zonne-energie of bepaalde externe signalen worden gebruikt om de werking van de warmtepomp aan te passen en de beschikbare energie efficiënter te benutten.

Regeling van pompen, kleppen en hulpcomponenten

Naast het beheren van de buitenunits is de MCM-D3E0N voorbereid om verschillende hydraulische en hulpcomponenten van een EHS-installatie aan te sturen.

Afhankelijk van de configuratie kan hij signalen beheren of leveren voor elementen zoals:

• Primaire pompen.
• Secundaire pompen.
• Pompen voor zonecircuits.
• 2- en 3-wegkleppen.
• Mengkleppen.
• Bijverwarming voor verwarming.
• Bijverwarming voor SWW.
• Back-upketel.
• Temperatuursensoren.

De concrete configuratie hangt af van het hydraulische ontwerp van het project en moet worden uitgevoerd volgens de schema’s en parameters die door Samsung zijn vastgesteld.

Meegeleverde temperatuursensoren

De controller wordt geleverd met sensoren voor het bewaken van verschillende temperaturen in de hydraulische installatie.

De Samsung-documentatie voorziet sensoren voor parameters zoals de temperatuur van het vat, de waterinlaat en -uitlaat en verschillende controlepunten die nodig zijn om het cascadesysteem correct te beheren.

Compatibiliteit met Samsung EHS Mono

De MCM-D3E0N is specifiek ontwikkeld voor Samsung EHS Mono-warmtepompsystemen.

Samsung voorziet het gebruik ervan met verschillende compatibele families, waaronder:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 met geïntegreerde pomp.

De units die binnen dezelfde cascade worden aangesloten, moeten tot hetzelfde producttype behoren. Incompatibele productfamilies mogen niet in dezelfde cascade worden gemengd.

Het is wel mogelijk om verschillende capaciteiten binnen dezelfde compatibele familie te combineren; bijvoorbeeld units met verschillende vermogens uit de Mono R290-reeks.

Control Kit MIM-E03GN afhankelijk van de buitenunit

In bepaalde EHS Mono-configuraties is het nodig om per buitenunit een Samsung MIM-E03GN Control Kit te installeren voor communicatie en regeling van de cascade.

Samsung geeft aan dat de modellen EHS Mono R290 met geïntegreerde pomp in de cascade-oplossing kunnen werken zonder de MIM-E03GN, terwijl andere compatibele families de bijbehorende control kit vereisen.

De noodzaak van dit accessoire moet altijd worden gecontroleerd op basis van de exacte referentie van de warmtepompen die voor het project zijn geselecteerd.

Eenfasige voeding

De controller gebruikt een voeding van 220-240 V bij 50 Hz.

De elektrische aansluiting, beveiligingen en bekabeling moeten worden gedimensioneerd en uitgevoerd volgens de Samsung-installatiehandleiding en de geldende regelgeving.

Afmetingen van de Samsung MCM-D3E0N

De controller heeft netto afmetingen van 380 mm breed, 480 mm hoog en 150 mm diep.

Samsung specificeert momenteel een nettogewicht van 7,3 kg. De verpakkingsafmetingen zijn 445 x 605 x 250 mm, met een brutogewicht van ongeveer 11,4 kg.

Technische kenmerken van de Samsung MCM-D3E0N

• Merk: Samsung.
• Referentie: MCM-D3E0N.
• Type: cascadecontroller voor lucht-waterwarmtepomp.
• Compatibele reeks: Samsung EHS Mono.
• Aantal buitenunits: van 2 tot 8.
• Maximale systeemcapaciteit: tot 128 kW.
• Verwarming: ja.
• Koeling: ja.
• Productie van SWW: ja.
• Regeling van twee zones: ja.
• Automatisch beheer van cascade-units: ja.
• Balanceren van bedrijfsuren: ja.
• Deelbedrijf bij uitval van een unit: ja, afhankelijk van de systeemconfiguratie.
• Scherm: AI Home touchscreen.
• Schermgrootte: 7 inch.
• Ingebouwde wifi: ja.
• SmartThings: compatibel.
• Wifi-netwerk: 2,4 GHz.
• Energiebewaking: ja.
• Programmering: ja.
• Thuisweg-modus: ja.
• Stille modus: ja.
• PV Ready: ja.
• Smart Grid Ready: ja.
• Regeling van hydraulische pompen: ja, afhankelijk van configuratie.
• Regeling van kleppen: ja, afhankelijk van configuratie.
• Regeling van bijverwarmingselementen: ja.
• Regeling van back-upketel: beschikbaar afhankelijk van configuratie.
• Voeding: 220-240 V / 50 Hz.
• Netto afmetingen: 380 x 480 x 150 mm.
• Netto gewicht: 7,3 kg.
• Verpakkingsafmetingen: 445 x 605 x 250 mm.
• Brutogewicht: 11,4 kg.
• Kleur: satijngrijs.

Gecentraliseerde regeling voor EHS-installaties met hoog vermogen

De Samsung MCM-D3E0N breidt de mogelijkheden van EHS Mono-warmtepompen uit tot voorbij een individuele installatie door tot acht units te coördineren als één thermisch productiesysteem.

De automatische vraagregeling, de verdeling van bedrijfsuren, de mogelijkheid om tot 128 kW te bereiken en de regeling van verwarming, koeling, SWW en twee zones maken dit tot een oplossing die bijzonder gericht is op collectieve installaties en professionele projecten.

De toevoeging van 7-inch AI Home, wifi, SmartThings, energiebewaking en functies voor fotovoltaïsche en Smart Grid-integratie maakt het bovendien mogelijk om de werking en energiebewaking van een Samsung EHS-cascade-installatie centraal te beheren.
