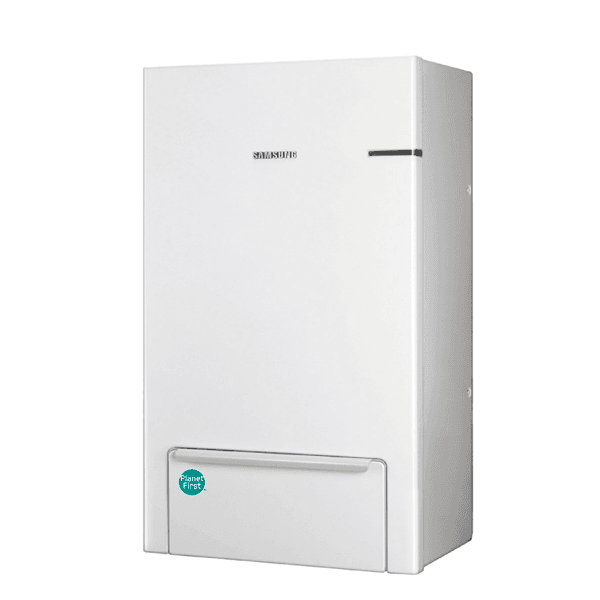

Hydro kit zonder geïntegreerd reservoir Samsung TDM Plus R410A 12 kW

De Hydro Kit Samsung EHS TDM Plus AE160BNYDEH/EU is een wandgemonteerde hydraulische module zonder geïntegreerd vat, ontworpen als onderdeel van Samsung EHS TDM Plus lucht-waterwarmtepompsystemen met R410A-koelmiddel. Deze unit zet de energie van het koelcircuit afkomstig van de buitenunit om in warm of koud water voor hydronische verwarmings- en koelsystemen, en kan werken in TDM Plus-configuraties van 12 en 16 kW, afhankelijk van de buitenunit waarmee hij wordt gecombineerd.

In een installatie van 12 kW kan deze Hydro Kit worden gecombineerd met de Samsung buitenunit AE120MXTPEH/EU. Het resulterende systeem levert een nominaal vermogen van 12 kW zowel in verwarming als in koeling. Dezezelfde hydraulische module is ook compatibel met de buitenunit AE160MXTPEH/EU om een systeem tot 16 kW in verwarming te configureren.

Belangrijkste kenmerken van de Samsung AE160BNYDEH/EU

• Merk: Samsung.
• Serie: EHS TDM Plus.
• Referentie: AE160BNYDEH/EU.
• Type: Hydro Kit of wandgemonteerde hydraulische module.
• Systeem: bibloc TDM Plus lucht-waterwarmtepomp.
• Geïntegreerd sanitair warmwatervat: nee.
• Koelmiddel van het systeem: R410A.
• Compatibele configuraties: 12 en 16 kW.
• Voeding: eenfasig 220-240 V, 50 Hz.
• Elektrisch back-upverwarmingselement: 6 kW.
• Aanvoertemperatuur in verwarming: 15-55 °C.
• Aanvoertemperatuur in koeling: 5-25 °C.
• Hydraulische aansluitingen: 1 1/4".
• Koelmiddelaansluiting vloeistof: 9,52 mm (3/8").
• Koelmiddelaansluiting gas: 15,88 mm (5/8").
• Afmetingen: 510 x 850 x 315 mm.
• Netto gewicht: 45,5 kg volgens de huidige productfiche van Samsung.

Hydro Kit voor Samsung EHS TDM Plus-systemen

De AE160BNYDEH/EU fungeert als interface tussen het koelcircuit van de warmtepomp en het hydraulische circuit van de woning of het gebouw. Hij ontvangt de thermische energie die door de buitenunit wordt opgewekt en draagt deze over aan het water dat vervolgens naar de verschillende klimaatregelingsafgiftesystemen circuleert.

Hij kan worden gebruikt voor installaties zoals vloerverwarming, fan coils, lagetemperatuurradiatoren en andere compatibele hydraulische afgiftesystemen. Hij kan ook deel uitmaken van een systeem voor de productie van sanitair warm water via een extern, correct gedimensioneerd voorraadvat.

TDM Plus-technologie: lucht-water en lucht-lucht

De Samsung TDM Plus-technologie maakt het mogelijk om lucht-water- en lucht-luchtklimaatregeling binnen één systeem te combineren. Hierdoor kan het hydraulische circuit worden gebruikt voor vloerverwarming of watergedragen afgiftesystemen en kunnen tegelijkertijd compatibele binnenunits met directe expansie worden toegevoegd voor een snellere thermische respons in bepaalde ruimtes.

Deze architectuur biedt flexibiliteit in het ontwerp van de installatie, omdat verschillende afgiftesystemen kunnen worden gecombineerd met één compatibele TDM Plus-buitenunit.

Compatibel met systemen van 12 en 16 kW

De referentie AE160BNYDEH/EU kan werken met verschillende TDM Plus-buitenunits. Samsung voorziet specifiek de combinatie met:

• AE120MXTPEH/EU: eenfasige configuratie van 12 kW.
• AE160MXTPEH/EU: eenfasige configuratie van 16 kW.

Met de buitenunit AE120MXTPEH/EU levert het systeem een nominaal verwarmingsvermogen van 12 kW bij A7/W35 en een nominaal koelvermogen van 12 kW bij A35/W18.

Met de buitenunit AE160MXTPEH/EU bereikt het geheel tot 16 kW nominaal in verwarming en 14,5 kW in koeling.

Watertemperatuur voor verwarming en koeling

De hydraulische module kan werken met verschillende aanvoertemperaturen, afhankelijk van de geselecteerde modus. Samsung specificeert een watertemperatuur aan de uitgang van:

• Verwarming: van 15 tot 55 °C.
• Werking via warmtepomp: van 25 tot 55 °C onder de door Samsung aangegeven omstandigheden.
• Koeling: van 5 tot 25 °C.

Dit brede bereik maakt het mogelijk het systeem aan te passen aan installaties met vloerverwarming/-koeling, fan coils en andere hydraulische afgiftesystemen die zijn ontworpen om met een warmtepomp te werken.

Zonder geïntegreerd warmwatervat

De AE160BNYDEH/EU is een wandgemonteerde Hydro Kit zonder geïntegreerd voorraadvat. Hierdoor kan het meest geschikte sanitair warmwatervat afzonderlijk worden gekozen, afgestemd op de behoeften van elk project.

Deze configuratie verschilt van de Samsung ClimateHub-oplossingen, waarbij het SWW-vat in de binnenunit zelf is geïntegreerd. Het wandmodel is vooral interessant wanneer er al een compatibel voorraadvat aanwezig is of wanneer men een extern vat met een specifieke capaciteit wil installeren.

6 kW elektrisch back-upverwarmingselement

De Hydro Kit is uitgerust met een 6 kW elektrisch back-upverwarmingselement. Dit element kan extra ondersteuning bieden aan het hydraulische systeem wanneer de bedrijfsomstandigheden of de systeemconfiguratie dit vereisen.

De werking van het verwarmingselement wordt beheerd via de regeling van de installatie en moet worden geconfigureerd volgens de warmtevraag, het beschikbare elektrische vermogen en de door Samsung vastgelegde parameters.

Onafhankelijke regeling van 2 zones

Samsung integreert in de EHS-serie de functie regeling van 2 zones. Deze eigenschap maakt het mogelijk om gelijktijdig twee circuits met verschillende watertemperaturen te beheren, wat installaties met verschillende soorten afgiftesystemen vergemakkelijkt.

Zo kan bijvoorbeeld één zone worden gebruikt voor vloerverwarming met lage temperatuur en een andere voor afgiftesystemen die een andere aanvoertemperatuur nodig hebben, mits het hydraulische systeem wordt ontworpen met de juiste regelcomponenten.

Voorbereid voor fotovoltaïsche integratie en Smart Grid

De Samsung EHS TDM Plus-serie beschikt over functies die zijn voorbereid voor integratie met fotovoltaïsche systemen en Smart Grid. De fotovoltaïsche integratiefunctie maakt het mogelijk de werking aan te passen aan de beschikbaarheid van zonne-energie, terwijl Smart Grid-compatibiliteit het mogelijk maakt te reageren op bepaalde signalen van een intelligent elektriciteitsnet.

Deze functies zijn afhankelijk van de systeemconfiguratie en de installatie van de benodigde regelcomponenten.

Hydraulische aansluitingen van 1 1/4"

De waterinlaat- en uitlaataansluitingen van de Hydro Kit hebben een maat van 1 1/4". Deze diameter is bedoeld om de hydraulische debieten te verwerken die vereist zijn voor de compatibele hoogvermogenconfiguraties van de module.

De dimensionering van leidingen, pomp, expansievat, veiligheidscomponenten en de rest van het circuit moet worden uitgevoerd volgens het benodigde debiet en de technische specificaties van Samsung.

Koelmiddelaansluitingen voor R410A

De module wordt met de buitenunit verbonden via koelmiddelleidingen. Voor deze referentie geeft Samsung aan:

• Vloeistofleiding: 9,52 mm (3/8").
• Gasleiding: 15,88 mm (5/8").

Het circuit maakt deel uit van een bibloc-systeem met R410A-koelmiddel. De installatie en behandeling van het koelcircuit moeten worden uitgevoerd door bevoegd personeel, met inachtneming van de afstanden, hoogteverschillen, koelmiddelvulling en andere door Samsung vastgelegde voorwaarden.

Eenfasige voeding

De referentie AE160BNYDEH/EU komt overeen met de eenfasige versie van de hydraulische module. De voeding bedraagt 220-240 V bij 50 Hz.

Samsung verkoopt ook de variant AE160BNYDGH/EU met driefasige voeding voor projecten waarin dit type elektrische aansluiting vereist is.

Compact wandmodel

Omdat er geen geïntegreerd voorraadvat aanwezig is, heeft de Hydro Kit compacte afmetingen voor een hydraulische unit van deze capaciteit:

• Breedte: 510 mm.
• Hoogte: 850 mm.
• Diepte: 315 mm.
• Netto gewicht: ongeveer 45,5 kg.

Het wandmodel vergemakkelijkt de installatie in technische ruimtes en binnenruimtes waar de hydraulische module gescheiden van het SWW-vat moet blijven.

Verlaagd geluidsniveau

Omdat het een interne hydraulische module betreft, is de geluidsproductie aanzienlijk discreter dan die van een buitenunit. De huidige Samsung-fiche vermeldt een geluidsdruk van 38 dB(A) en een geluidsvermogen van 55 dB(A) voor deze referentie.

De werkelijke akoestische beleving hangt ook af van de plaatsing, wandbevestiging, watercirculatie en de kenmerken van de hydraulische installatie.

Productie van sanitair warm water met extern voorraadvat

Hoewel de AE160BNYDEH/EU geen geïntegreerd SWW-vat heeft, kan hij worden geïntegreerd in installaties voor de productie van sanitair warm water met een compatibel extern voorraadvat en de nodige hydraulische en regelcomponenten.

Deze oplossing maakt het mogelijk het volume van het voorraadvat te kiezen op basis van het aantal gebruikers en het verwachte verbruik, wat meer flexibiliteit biedt dan een unit met een geïntegreerd vat met vaste capaciteit.

Toepassingen van de Samsung TDM Plus Hydro Kit

• Lucht-waterwarmtepomp voor eengezinswoningen.
• Verwarmingsinstallaties via vloerverwarming.
• Compatibele vloerverkoelingssystemen.
• Installaties met fan coils.
• Lagetemperatuurradiatoren.
• Productie van SWW via extern voorraadvat.
• TDM Plus-systemen die lucht-water en lucht-lucht combineren.
• Installaties met twee hydraulische zones op verschillende temperaturen.
• Projecten met fotovoltaïsche integratie of compatibele Smart Grid.

Technische gegevens van de Samsung AE160BNYDEH/EU

• Fabrikant: Samsung.
• Familie: EHS.
• Serie: TDM Plus.
• Referentie: AE160BNYDEH/EU.
• Type: wandgemonteerde Hydro Kit.
• Werkingsmodus: lucht-waterwarmtepomp.
• Koelmiddel van het systeem: R410A.
• Geïntegreerd vat: nee.
• Vermogenscompatibiliteit: TDM Plus-systemen van 12 en 16 kW.
• Voeding: 1 fase, 220-240 V, 50 Hz.
• Elektrisch back-upverwarmingselement: 6 kW.
• Uitgangstemperatuur in verwarming: 15-55 °C.
• Uitgangstemperatuur in koeling: 5-25 °C.
• Hydraulische aansluiting in/uit: 1 1/4".
• Koelmiddelaansluiting vloeistof: 9,52 mm (3/8").
• Koelmiddelaansluiting gas: 15,88 mm (5/8").
• Geluidsdruk: 38 dB(A).
• Geluidsvermogen: 55 dB(A).
• Afmetingen: 510 x 850 x 315 mm.
• Netto gewicht: 45,5 kg volgens de huidige Samsung-fiche.
• Regeling van 2 zones: compatibel.
• Fotovoltaïsche integratie: compatibel afhankelijk van configuratie.
• Smart Grid Ready: ja, afhankelijk van configuratie.

Hydro Kit voor een TDM Plus-installatie van 12 kW

Gecombineerd met de buitenunit Samsung AE120MXTPEH/EU maakt de AE160BNYDEH/EU deel uit van een EHS TDM Plus-systeem van 12 kW nominaal in verwarming en 12 kW in koeling. Deze configuratie maakt het mogelijk lucht-waterwarmtepomptechnologie te gebruiken voor hydronische klimaatregeling en, dankzij de TDM Plus-technologie, deze te combineren met lucht-luchtklimaatregeling via compatibele binnenunits.

Het wandmodel zonder geïntegreerd vat biedt de vrijheid om een extern SWW-vat te kiezen, terwijl het 6 kW back-upverwarmingselement, de regeling van twee zones en de functies voor fotovoltaïsche integratie en Smart Grid de configuratiemogelijkheden van de installatie uitbreiden.

De Hydro Kit moet worden gecombineerd met een compatibele TDM Plus-buitenunit en de nodige hydraulische componenten, SWW-vat, regelingen en accessoires om het systeem compleet te maken. Dimensionering, koeltechnische en hydraulische installatie en inbedrijfstelling moeten worden uitgevoerd door gekwalificeerde professionals volgens de technische documentatie van Samsung en de geldende regelgeving.
