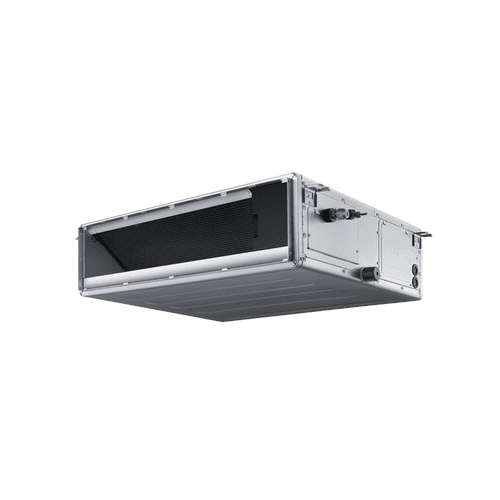

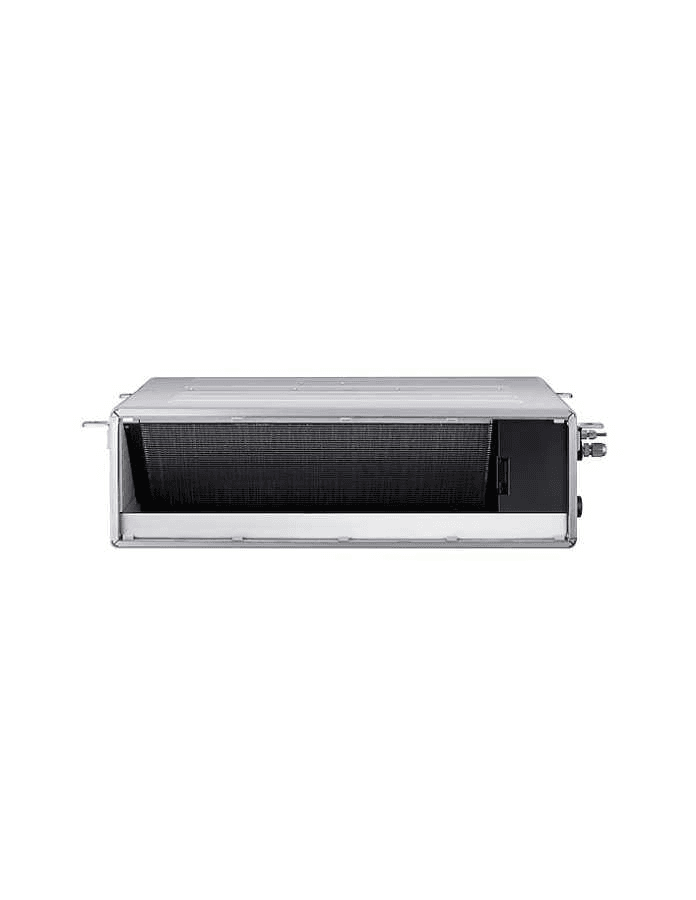

Samsung EHS TDM Plus 7,1 kW binnenunit lucht-water warmtepomp met kanaal

De Samsung EHS TDM Plus AE071ANMPEH/EU binnenunit met kanalen is ontworpen om ruimtes te koelen en te verwarmen via kanaalgebonden luchtverdeling, terwijl hij onzichtbaar blijft boven het verlaagde plafond. Hij biedt een nominaal vermogen van 7,1 kW in koeling en 8,0 kW in verwarming en maakt deel uit van het Samsung TDM Plus-systeem, waarmee lucht-lucht- en lucht-waterklimatisering binnen één installatie kunnen worden gecombineerd.

Het ontwerp met middelhoge-druk kanaalunit, de Auto ESP-functie en een instelbare externe statische druk tot 147,1 Pa maken een eenvoudige aanpassing aan kanaalnetwerken met uiteenlopende eigenschappen mogelijk. Daarnaast beschikt het toestel over twee luchtretourmogelijkheden, onderaan of achteraan, een geïntegreerde condensafvoerpomp en een minimaal geluidsniveau van slechts 27 dB(A).

Belangrijkste kenmerken van de Samsung AE071ANMPEH/EU

• Merk: Samsung.
• Serie: EHS TDM Plus.
• Referentie: AE071ANMPEH/EU.
• Type: binnenunit met middelhoge-druk kanalen.
• Werking: warmtepomp.
• Nominaal koelvermogen: 7,1 kW.
• Nominaal verwarmingsvermogen: 8,0 kW.
• Voeding: eenfasig, 220-240 V, 50 Hz.
• Luchtdebiet: 21 / 18 / 13 m³/min in hoge, middelhoge en lage snelheid.
• Externe statische druk: 0 / 29,42 / 147,10 Pa.
• Auto ESP-functie: ja.
• Geluidsdruk: 36 / 32 / 27 dB(A).
• Geluidsvermogen: 57 dB(A).
• Condensafvoerpomp: geïntegreerd.
• Luchtinlaat: onderaan of achteraan.
• Ventilator: Sirocco-type.
• Koelmiddel van het systeem: R410A.
• Elektronisch expansieventiel: geïntegreerd.
• Afmetingen: 850 x 250 x 700 mm.
• Netto gewicht: 27,9 kg.

Binnenunit voor Samsung EHS TDM Plus-systemen

De AE071ANMPEH/EU behoort tot de Samsung EHS TDM Plus-serie, een systeem dat klimaatregeling via lucht en hydraulische klimaatregeling binnen één oplossing combineert. Deze kanaalunit vormt het lucht-luchtgedeelte van het systeem en maakt het mogelijk om ruimtes rechtstreeks te conditioneren via lucht die door een kanaalnetwerk wordt geblazen.

In een correct geconfigureerde TDM Plus-installatie kan het systeem luchtbinnenunits combineren met een hydraulisch circuit voor vloerverwarming, fan coils, compatibele radiatoren of de productie van sanitair warm water, afhankelijk van de overige geïnstalleerde componenten.

7,1 kW in koeling en 8,0 kW in verwarming

De unit levert een nominaal koelvermogen van 7,1 kW, wat overeenkomt met ongeveer 24.200 BTU/h, en een nominaal verwarmingsvermogen van 8,0 kW.

Deze prestaties maken het mogelijk om de unit te gebruiken in middelgrote tot grote ruimtes binnen residentiële of commerciële projecten, mits het benodigde vermogen vooraf is berekend op basis van oppervlakte, isolatie, oriëntatie, interne belastingen en klimaatomstandigheden.

Middelhoge-druk kanaalunit

Samsung definieert dit model als een kanaalunit met middelhoge druk. Deze configuratie maakt het mogelijk om hogere drukverliezen te overwinnen dan bij een toestel met lage druk en biedt meer flexibiliteit bij het ontwerpen van het toevoer- en retourkanaalnetwerk.

De externe statische druk kan worden ingesteld tussen 0 en 147,10 Pa, met een standaardwaarde van ongeveer 29,42 Pa. Dit maakt het eenvoudiger om de werking van de ventilator aan te passen aan de werkelijke weerstand van filters, roosters en kanalen in de installatie.

Auto ESP om de statische druk automatisch aan te passen

De Auto ESP-functie optimaliseert automatisch de externe statische druk en het luchtdebiet van het toestel. Samsung heeft deze functie ontwikkeld om de inbedrijfstelling van middelhoge-druk kanaalunits te vereenvoudigen en de ventilator aan te passen aan de eigenschappen van de installatie.

De juiste drukafstelling helpt om een passend luchtdebiet bij de verschillende roosters te behouden en voorkomt zowel een te lage luchtstroom als een te hoge luchtsnelheid die geluid kan veroorzaken.

Naast de automatische afstelling kan de externe statische druk ook worden geconfigureerd via een compatibele regelaar.

Luchtdebiet tot 21 m³/min

De unit is uitgerust met een Sirocco-ventilator met drie hoofdwerkingsniveaus. Samsung geeft de volgende luchtdebieten op:

• Hoge snelheid: 21 m³/min.
• Middelhoge snelheid: 18 m³/min.
• Lage snelheid: 13 m³/min.

De combinatie van luchtdebiet en statische druk maakt het mogelijk om de geconditioneerde lucht via verschillende aftakkingen en roosters te verdelen, mits het kanaalnetwerk correct is gedimensioneerd en uitgebalanceerd.

Luchtinlaat onderaan of achteraan

De Samsung AE071ANMPEH/EU maakt het mogelijk om de luchtretour aan de onderzijde of aan de achterzijde van de unit te configureren. Deze dubbele mogelijkheid biedt flexibiliteit tijdens de installatie, vooral wanneer de beschikbare ruimte in het verlaagde plafond beperkt is.

De installateur kan de meest geschikte configuratie kiezen op basis van de positie van het toestel, de locatie van de retourroosters en het ontwerp van het kanaalnetwerk.

Slechts 250 mm hoog

De unit heeft een hoogte van slechts 250 mm, wat de plaatsing in verlaagde plafonds met een beperkte inbouwruimte vergemakkelijkt. De totale afmetingen zijn:

• Breedte: 850 mm.
• Hoogte: 250 mm.
• Diepte: 700 mm.
• Netto gewicht: 27,9 kg.

Omdat de unit volledig achter het plafond verborgen blijft, zijn alleen de geselecteerde roosters of diffusers zichtbaar, waardoor de ruimte een strakke uitstraling behoudt.

Stille werking vanaf 27 dB(A)

Samsung specificeert voor deze binnenunit geluidsdrukniveaus van 36 / 32 / 27 dB(A) in respectievelijk hoge, middelhoge en lage snelheid.

Het minimale niveau van 27 dB(A) maakt het mogelijk om de unit te gebruiken in ruimtes waar akoestisch comfort belangrijk is, zoals woningen, slaapkamers, kantoren, vergaderruimtes of hotelkamers, mits het kanaalnetwerk en de roosters correct zijn ontworpen.

Het door Samsung opgegeven geluidsvermogen bedraagt 57 dB(A).

Geïntegreerde condensafvoerpomp

De AE071ANMPEH/EU is standaard uitgerust met een condensafvoerpomp om de afvoer van condenswater dat tijdens de koelwerking ontstaat te vergemakkelijken.

De condensafvoer gebruikt een VP25-aansluiting, met een buitendiameter van ongeveer 25 mm en een binnendiameter van 20 mm. De afvoerleiding moet worden geïnstalleerd volgens de door Samsung aangegeven hellingen, hoogtes en voorwaarden.

R410A-koelmiddel

Deze unit is ontworpen om te werken binnen Samsung EHS TDM Plus-systemen die gebruikmaken van R410A-koelmiddel. Het koelmiddel circuleert tussen de verschillende units van het systeem via de bijbehorende koeltechnische aansluitingen.

De AE071ANMPEH/EU is voorzien van een elektronisch expansieventiel EEV, dat het debiet van het koelmiddel door de binnenwarmtewisselaar regelt op basis van de bedrijfsomstandigheden.

Koeltechnische aansluitingen

Samsung specificeert voor deze unit de volgende leidingafmetingen:

• Vloeistofleiding: 9,52 mm (3/8").
• Gasleiding: 15,88 mm (5/8").

De uiteindelijke dimensionering van de leidingen, maximale lengtes, hoogteverschillen en koelmiddelvulling moet worden gecontroleerd op basis van de TDM Plus-buitenunit en de volledige systeemconfiguratie.

Elektrisch verbruik van de binnenunit

De binnenunit werkt op eenfasige voeding van 220-240 V en 50 Hz. Samsung geeft een nominaal elektrisch verbruik van 110 W op, zowel in koeling als in verwarming, voornamelijk gerelateerd aan de werking van de ventilator en de interne componenten van de unit.

Het elektrische vermogen dat nodig is om koude of warmte te produceren hangt voornamelijk af van de buitenunit van het systeem en mag dit interne verbruik van 110 W niet worden verward met het totale verbruik van de klimaatinstallatie.

Optionele SPi-ionisatiekit

Samsung maakt het mogelijk om deze unit uit te breiden met een optionele SPi-plasma-ionisatiekit. Dit accessoire is ontworpen om de behandeling van de binnenlucht te verbeteren door actieve ionen te genereren.

De SPi-kit maakt geen deel uit van de standaardlevering van referentie AE071ANMPEH/EU en moet apart worden aangeschaft en geïnstalleerd wanneer het project deze functie vereist.

Verborgen kanaalinstallatie

Klimaatregeling via kanalen maakt het mogelijk om geconditioneerde lucht naar meerdere zones of toevoerpunten te verdelen terwijl de unit volledig verborgen blijft. Roosters en diffusers kunnen worden gekozen op basis van de esthetiek en de luchtverdelingsbehoeften van het project.

Voor een correcte werking moeten de kanaaldoorsneden, drukverliezen, debieten per aftakking, luchtsnelheid en positie van de toevoer- en retourroosters correct worden berekend.

Toepassingen van de Samsung AE071ANMPEH/EU

• Woningen met kanaalklimatisering.
• Woonkamers en gemeenschappelijke ruimtes.
• Kantoren en werkruimtes.
• Commerciële panden.
• Hotels en accommodaties.
• Vergaderruimtes.
• Praktijken en klinieken.
• Samsung EHS TDM Plus-installaties die lucht-lucht- en lucht-waterklimatisering combineren.

Technische gegevens van de Samsung AE071ANMPEH/EU

• Fabrikant: Samsung.
• Familie: EHS.
• Serie: TDM Plus.
• Referentie: AE071ANMPEH/EU.
• Type: binnenunit met middelhoge-druk kanalen.
• Modus: warmtepomp.
• Koelcapaciteit: 7,10 kW.
• Verwarmingscapaciteit: 8,00 kW.
• Voeding: eenfasig, 220-240 V, 50 Hz.
• Elektrisch verbruik in koeling: 0,110 kW.
• Elektrisch verbruik in verwarming: 0,110 kW.
• Nominale stroom: 1,00 A.
• Ventilator: Sirocco.
• Luchtdebiet hoog: 21 m³/min.
• Luchtdebiet middel: 18 m³/min.
• Luchtdebiet laag: 13 m³/min.
• Minimale externe statische druk: 0 Pa.
• Standaard externe statische druk: 29,42 Pa.
• Maximale externe statische druk: 147,10 Pa.
• Auto ESP: ja.
• Luchtinlaat: onderaan of achteraan.
• Koelmiddel: R410A.
• Koelmiddelregeling: geïntegreerd EEV-ventiel.
• Koelleiding vloeistof: 9,52 mm (3/8").
• Koelleiding gas: 15,88 mm (5/8").
• Condensaansluiting: VP25.
• Condensafvoerpomp: geïntegreerd.
• Geluidsdruk: 36 / 32 / 27 dB(A).
• Geluidsvermogen: 57 dB(A).
• Afmetingen: 850 x 250 x 700 mm.
• Netto gewicht: 27,9 kg.
• SPi-kit: optioneel.

Middelhoge-druk kanaalunit voor EHS TDM Plus-systemen

De Samsung AE071ANMPEH/EU combineert 7,1 kW nominaal koelvermogen, 8,0 kW verwarmingsvermogen, een maximaal luchtdebiet van 21 m³/min en tot 147,1 Pa statische druk in een compact formaat van slechts 250 mm hoogte.

De Auto ESP-functie vergemakkelijkt de aanpassing aan het kanaalnetwerk, terwijl de luchtinlaat onderaan of achteraan extra flexibiliteit biedt tijdens de montage. Daarbij komen het minimale geluidsniveau van 27 dB(A), de geïntegreerde condensafvoerpomp en de mogelijkheid om de optionele SPi-kit toe te voegen.

Deze referentie betreft uitsluitend de binnenunit met kanalen. Voor een volledig systeem moet deze worden gecombineerd met een compatibele Samsung EHS TDM Plus-buitenunit, evenals de benodigde regelaars, leidingen, kanalen, roosters en overige accessoires voor de installatie. Dimensionering en inbedrijfstelling moeten worden uitgevoerd volgens de officiële technische documentatie van Samsung.
