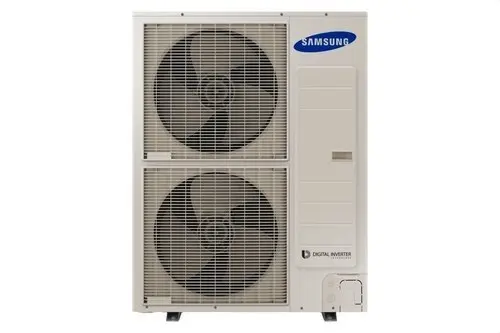

Buitenunit bibloc aerothermie Samsung EHS TDM Plus 12 kW

De buitenunit voor aerothermie Samsung EHS TDM Plus AE120MXTPEH/EU is een bibloc-warmtepomp van 12 kW, ontworpen voor klimaatregelsystemen die lucht-water (A2W) en lucht-lucht (A2A) technologie combineren. Dankzij het TDM Plus-systeem van Samsung kan één enkele buitenunit werken met een hydraulische module voor verwarming, koeling en productie van sanitair warm water en tegelijkertijd compatibele binnenunits met directe expansie voeden.

Dit model biedt een nominaal vermogen van 12 kW zowel voor verwarming als koeling, een eenfasige voeding en koelmiddel R410A. Dankzij de mogelijkheid om te werken in lucht-waterverwarming bij buitentemperaturen tot -25 °C is het geschikt voor residentiële en commerciële installaties die het hele jaar door klimaatregeling nodig hebben.

Belangrijkste kenmerken van de Samsung AE120MXTPEH/EU

• Merk: Samsung.
• Serie: EHS TDM Plus.
• Referentie: AE120MXTPEH/EU.
• Type: buitenunit van een bibloc-warmtepomp.
• Technologie: lucht-water (A2W) en lucht-lucht (A2A).
• Nominaal verwarmingsvermogen: 12 kW.
• Nominaal koelvermogen: 12 kW.
• Nominale COP: 4,41.
• Nominale EER: 4,14.
• Nominaal verbruik bij verwarming: 2,72 kW.
• Nominaal verbruik bij koeling: 2,90 kW.
• Voeding: eenfasig, 220-240 V, 50 Hz.
• Koelmiddel: R410A.
• Fabrieksvulling koelmiddel: 3,5 kg.
• Luchtdebiet: 103 m³/min.
• Geluidsdruk: 51 dB(A) in koeling en 52 dB(A) in verwarming.
• Geluidsvermogen: 70 dB(A).
• Afmetingen: 940 x 1.420 x 330 mm.
• Netto gewicht: 107 kg.

Samsung EHS TDM Plus-technologie

De belangrijkste eigenschap van het EHS TDM Plus-systeem is de mogelijkheid om lucht-water- en lucht-luchtklimatisering te combineren met één enkele buitenunit. Het systeem kan energie overdragen naar het hydraulische circuit via een compatibele Hydro Kit en ook compatibele binnenunits met directe expansie voeden die geschikt zijn voor TDM Plus.

Deze architectuur maakt het mogelijk om verschillende klimaatoplossingen binnen hetzelfde project te combineren. Zo kan een woning bijvoorbeeld vloerverwarming voor verwarming gebruiken en tegelijkertijd luchtbinnenunits inzetten voor een snellere thermische reactie in bepaalde ruimtes.

Het regelsysteem maakt het mogelijk prioriteiten en bedrijfsmodi in te stellen om de warmtepomp aan te passen aan de behoeften van de installatie.

12 kW nominaal verwarmingsvermogen

De AE120MXTPEH/EU levert een nominaal verwarmingsvermogen van 12 kW. Onder de door Samsung gespecificeerde nominale omstandigheden heeft zij een COP van 4,41, met een nominaal elektrisch verbruik van 2,72 kW.

De COP geeft de verhouding weer tussen de geleverde thermische energie en de verbruikte elektrische energie onder bepaalde testomstandigheden. De werkelijke prestaties van de installatie hangen af van factoren zoals buitentemperatuur, aanvoertemperatuur van het water, de warmtevraag van het gebouw en het type afgiftesysteem.

12 kW koelcapaciteit

Naast verwarming levert deze buitenunit een nominale koelcapaciteit van 12 kW. Samsung specificeert een nominale EER van 4,14 en een nominaal elektrisch verbruik van 2,90 kW onder de betreffende testomstandigheden.

Koeling kan worden gerealiseerd via het lucht-watercircuit met compatibele afgiftesystemen, zoals fan coils of correct ontworpen koele vloersystemen, of via compatibele lucht-luchtbinnenunits binnen het TDM Plus-systeem.

Snel verwarmen door lucht en water te combineren

De TDM Plus-technologie maakt het mogelijk de eigenschappen van twee verschillende klimaatsystemen te benutten. Het hydraulische circuit kan een stabiele klimaatregeling bieden via vloerverwarming of andere watergedragen afgiftesystemen, terwijl de lucht-luchtbinnenunits een snellere reactie kunnen geven wanneer de temperatuur in een ruimte snel moet worden aangepast.

Deze combinatie maakt het mogelijk flexibele systemen te ontwerpen die hun werking aanpassen aan de verschillende comfortbehoeften gedurende de dag.

Werking in verwarming tot -25 °C

Samsung specificeert voor de AE120MXTPEH/EU een breed buitenwerkbereik. In lucht-waterverwarmingsmodus kan het toestel werken bij buitentemperaturen tussen -25 en 35 °C.

Voor de productie van sanitair warm water via een correct geconfigureerd systeem met Hydro Kit en compatibele opslagboiler geldt eveneens het aangegeven buitenbereik tot -25 °C.

Buitentemperatuurbereiken

De door Samsung gespecificeerde werkbereiken zijn afhankelijk van de geselecteerde modus:

• Verwarming lucht-water A2W: -25 tot 35 °C.
• Koeling lucht-water A2W: 10 tot 46 °C.
• Productie van SWW: -25 tot 43 °C.
• Verwarming lucht-lucht A2A: -25 tot 24 °C.
• Koeling lucht-lucht A2A: 10 tot 46 °C.

Deze waarden hebben betrekking op de buitentemperatuur en moeten samen worden bekeken met de bedrijfsgrenzen van de hydraulische module, binnenunits en overige geïnstalleerde componenten.

Bibloc-systeem

De Samsung AE120MXTPEH/EU gebruikt een bibloc-architectuur. Het koelcircuit verbindt de buitenunit met een compatibele binnenhydraulische module, waar de warmteoverdracht naar het watercircuit van de installatie plaatsvindt.

Deze configuratie houdt het hoofd-hydraulische circuit binnen het gebouw en biedt flexibiliteit bij het ontwerpen van de technische ruimte en het selecteren van de SWW-boiler volgens de behoeften van het project.

De buitenunit op zichzelf vormt geen volledig aerothermiesysteem. Ze moet worden gecombineerd met de Hydro Kit, het regelsysteem en andere compatibele componenten die door Samsung zijn gespecificeerd.

Compatibel met Samsung TDM Plus Hydro Kit

Voor een lucht-waterinstallatie kan de AE120MXTPEH/EU worden gecombineerd met de Samsung Hydro Kit AE160BNYDEH/EU in compatibele eenfasige installaties. Deze hydraulische module maakt het mogelijk de verwarmings- en koelcircuits te voeden en de productie van SWW te beheren via een externe opslagboiler.

De keuze van de hydraulische module, het vat, de pompen, beveiligingselementen en overige accessoires moet worden gemaakt op basis van de behoeften van het gebouw en het voorziene hydraulische schema.

Productie van sanitair warm water

Het EHS TDM Plus-systeem kan worden gebruikt voor de productie van sanitair warm water wanneer de buitenunit wordt gecombineerd met een hydraulische module, een compatibele opslagboiler en de bijbehorende regelcomponenten.

Het volume van de opslagboiler kan worden gekozen op basis van het aantal gebruikers en het verwachte verbruik, zodat de installatie kan worden afgestemd op woningen en projecten met verschillende SWW-behoeften.

Koelmiddel R410A

De AE120MXTPEH/EU gebruikt koelmiddel R410A. Samsung specificeert een fabrieksvulling van 3,5 kg en een Global Warming Potential (GWP) van 2.088.

De fabrieksvulling komt overeen met ongeveer 7,31 ton CO₂-equivalent. Aangezien het toestel gefluoreerde gassen gebruikt, moeten installatie, behandeling van het koelcircuit, onderhoud en inbedrijfstelling worden uitgevoerd door bevoegde professionals volgens de geldende regelgeving.

Koelleidingen

De gespecificeerde koelleidingen voor deze buitenunit zijn:

• Vloeistofleiding: 9,52 mm (3/8").
• Gasleiding: 15,88 mm (5/8").

De dimensionering en het traject van de koelinstallatie moeten voldoen aan de maximale lengtes, hoogteverschillen, extra koelmiddellading en overige voorwaarden die in de installatiehandleiding van Samsung zijn aangegeven.

Eenfasige voeding

De referentie AE120MXTPEH/EU komt overeen met de eenfasige versie van 12 kW. De voeding is 220-240 V bij 50 Hz.

Samsung brengt ook de referentie AE120MXTPGH/EU op de markt voor driefasige installaties, dus het is belangrijk de beschikbare elektrische voeding te controleren en de juiste versie te kiezen.

Elektrische gegevens

Onder nominale omstandigheden specificeert Samsung een bedrijfsstroom van 13,2 A in koeling en 12,4 A in verwarming.

• MCA, minimale circuitstroom: 28 A.
• MFA, maximale beveiliging: 35 A.

De kabeldoorsnede en elektrische beveiligingen moeten worden bepaald volgens de installatiedocumentatie, de lengte van de leiding, de montageomstandigheden en de geldende elektrische normen.

Luchtdebiet van 103 m³/min

De buitenunit is uitgerust met een propellerventilator met een nominaal luchtdebiet van 103 m³/min. De luchtstroom door de buitenwisselaar maakt de energieoverdracht mogelijk die nodig is voor de werking van de warmtepomp.

Tijdens de montage moeten de door Samsung vastgestelde minimale installatieafstanden worden aangehouden om een correcte luchttoevoer en -afvoer mogelijk te maken en recirculatie te voorkomen die de prestaties van het systeem kan verminderen.

Geluidsniveau

Samsung specificeert een geluidsdruk van 51 dB(A) in koeling en 52 dB(A) in verwarming. Het opgegeven geluidsvermogen bedraagt 70 dB(A).

Het akoestische niveau dat in de uiteindelijke installatie wordt waargenomen, hangt af van de afstand, de plaatsing van de unit, nabijgelegen oppervlakken en mogelijke geluidsreflecties. Daarom moet de locatie van de buitenunit zorgvuldig worden gekozen en moet de geldende geluidsnorm worden nageleefd.

Afmetingen en gewicht

De AE120MXTPEH/EU gebruikt een buitenchassis dat is ontworpen om het benodigde vermogen te leveren in TDM Plus-systemen met hoge capaciteit.

• Breedte: 940 mm.
• Hoogte: 1.420 mm.
• Diepte: 330 mm.
• Netto gewicht: 107 kg.
• Transportafmetingen: 995 x 1.598 x 426 mm.
• Transportgewicht: 115 kg.

Toepassingen van de Samsung EHS TDM Plus 12 kW

Dankzij de combinatie van lucht-water- en lucht-luchtklimatisering kan deze buitenunit worden gebruikt in verschillende soorten installaties:

• Eengezinswoningen.
• Verwarmingsinstallaties met vloerverwarming.
• Compatibele koele vloersystemen.
• Fan coils.
• Lagetemperatuurradiatoren.
• Productie van SWW via een externe opslagboiler.
• Klimaatregeling via compatibele binnenunits met directe expansie.
• Renovatie van klimaatsystemen.
• Kleine gebouwen en commerciële toepassingen die passen bij het vermogen.

Technische gegevens van de Samsung AE120MXTPEH/EU

• Fabrikant: Samsung.
• Familie: EHS.
• Serie: TDM Plus.
• Referentie: AE120MXTPEH/EU.
• Type: bibloc-buitenunit voor aerothermie.
• Technologie: lucht-water en lucht-lucht.
• Voeding: eenfasig.
• Spanning: 220-240 V.
• Frequentie: 50 Hz.
• Nominaal verwarmingsvermogen A7/W35: 12 kW.
• Verwarmingsvermogen A7/W55: 10,7 kW.
• Nominaal koelvermogen A35/W18: 12 kW.
• Nominale COP: 4,41.
• Nominale EER: 4,14.
• Nominaal verbruik bij verwarming: 2,72 kW.
• Nominaal verbruik bij koeling: 2,90 kW.
• Stroomsterkte bij verwarming: 12,4 A.
• Stroomsterkte bij koeling: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Compressor: roterend.
• Ventilator: propeller.
• Luchtdebiet: 103 m³/min.
• Koelmiddel: R410A.
• Fabrieksvulling: 3,5 kg.
• GWP: 2.088.
• CO₂-equivalente vulling: 7,31 tCO₂e.
• Vloeistofleiding: 9,52 mm (3/8").
• Gasleiding: 15,88 mm (5/8").
• Geluidsdruk in koeling: 51 dB(A).
• Geluidsdruk in verwarming: 52 dB(A).
• Geluidsvermogen: 70 dB(A).
• Buitentemperatuur in verwarming A2W: -25 tot 35 °C.
• Buitentemperatuur in koeling A2W: 10 tot 46 °C.
• Buitentemperatuur voor SWW: -25 tot 43 °C.
• Buitentemperatuur in verwarming A2A: -25 tot 24 °C.
• Buitentemperatuur in koeling A2A: 10 tot 46 °C.
• Afmetingen: 940 x 1.420 x 330 mm.
• Netto gewicht: 107 kg.

12 kW aerothermie met TDM Plus-systeem

De Samsung AE120MXTPEH/EU levert 12 kW nominaal verwarmings- en koelvermogen binnen een flexibel systeem dat hydraulische en directe expansieklimatisering kan combineren. Deze technologie maakt het mogelijk één enkele buitenunit te gebruiken om verschillende thermische behoeften van het gebouw te dekken wanneer deze wordt gecombineerd met de juiste binnenmodules en TDM Plus-accessoires.

De nominale COP van 4,41, de werking in verwarming bij buitentemperaturen tot -25 °C en de mogelijkheid om te werken met vloerverwarming, fan coils, luchtbinnenunits en SWW-productie maken deze unit tot een veelzijdige oplossing voor geïntegreerde klimaatprojecten.

De buitenunit moet worden gecombineerd met de Hydro Kit, regelingen, SWW-opslagboiler en andere compatibele componenten die nodig zijn volgens het project. Dimensionering, koel- en hydraulische installatie en inbedrijfstelling moeten worden uitgevoerd door gekwalificeerde professionals volgens de technische documentatie van Samsung en de geldende regelgeving.
