Kanaal-fancoil middelhoge druk Galletti DUCTIMAX 34D 7 snelheden

De Galletti DUCTIMAX 34D kanaalfancoil, referentie DM34D1L0000030B, is een hydronische terminalunit voor middelhoge druk, ontworpen voor verborgen installaties in een verlaagd plafond en luchtverdeling via kanalen. Hij is uitgerust met een multisnelheidsmotor met tot 7 snelheden, een hoofdregister met 4 rijen en centrifugale ventilatoren met dubbele aanzuiging, en biedt een compacte oplossing voor watergedragen klimaatregeling in woningen, kantoren en toepassingen in de tertiaire sector.

In een 2-pijpsconfiguratie levert de DUCTIMAX 34 een gecertificeerd luchtdebiet tot 402 m³/h, een maximale beschikbare statische druk van 63 Pa en een koelvermogen tot 2,96 kW onder de nominale testcondities van Galletti. De beperkte hoogte van ongeveer 250 mm vergemakkelijkt de integratie in verlaagde plafonds met beperkte ruimte.

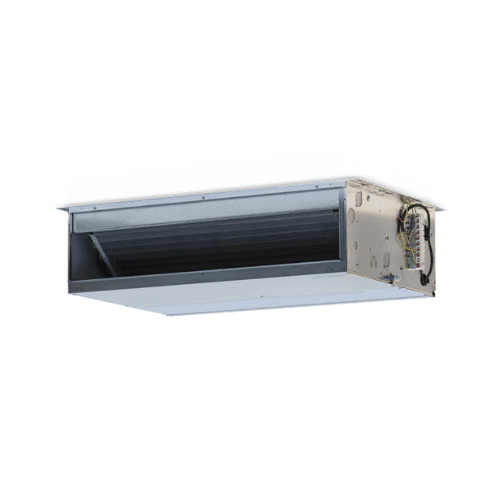

Galletti DUCTIMAX 34D kanaalfancoil

DUCTIMAX is het assortiment van Galletti dat specifiek is ontwikkeld voor kanaalinstallaties met middelhoge druk, waar compacte afmetingen en flexibiliteit nodig zijn om de werking van de ventilator aan te passen aan de werkelijke behoeften van het kanaalnetwerk.

De serie combineert een compacte constructie met warmtewisselaars van koper en aluminium en centrifugale ventilatoren, waardoor geconditioneerde lucht discreet kan worden verdeeld via roosters of diffusers op afstand van de unit zelf.

Multisnelheidsmotor met tot 7 snelheden

De referentie DM34D1L0000030B bevat de commerciële configuratie met 7 snelheden.

De elektromotor is van het eenfasige asynchrone type, met permanente condensator, thermische beveiliging en montage op trillingsdempende steunen. De beschikbaarheid van verschillende snelheden maakt het mogelijk om het debiet, de druk en het geluidsniveau aan te passen aan de kenmerken van de installatie.

Voor de gecertificeerde nominale prestaties van het model DUCTIMAX 34 gebruikt Galletti als referentiepunten de snelheden 1, 6 en 7, die respectievelijk overeenkomen met de gepubliceerde minimum-, midden- en maximumwaarden.

Luchtdebiet tot 402 m³/h

De gecertificeerde nominale luchtdebieten voor de DUCTIMAX 34 zijn:

• Minimale snelheid: 195 m³/h.
• Gemiddelde snelheid: 360 m³/h.
• Maximale snelheid: 402 m³/h.

De snelheidskeuze maakt het mogelijk het uitgeblazen luchtvolume in balans te brengen met de benodigde druk in de kanalen en het vereiste geluidsniveau per project.

Beschikbare druk tot 63 Pa

De DUCTIMAX 34 is ontworpen voor installaties met middelhoge druk en levert verschillende niveaus van statische druk afhankelijk van de geselecteerde snelheid:

• Minimale snelheid: 19 Pa.
• Gemiddelde snelheid: 50 Pa.
• Maximale snelheid: 63 Pa.

Deze waarden moeten worden meegenomen bij het dimensioneren van het kanaalnetwerk, rekening houdend met de drukverliezen veroorzaakt door kanalen, bochten, overgangen, roosters, filters en andere accessoires.

Koelprestaties in 2-pijpssysteem

Onder de huidige testcondities die Galletti gebruikt voor koeling — water van 7/12 °C en inlaatlucht van 27 °C droge bol en 19 °C natte bol — levert model 34:

• Totaal koelvermogen bij minimale snelheid: 1,57 kW.
• Totaal koelvermogen bij gemiddelde snelheid: 2,69 kW.
• Totaal koelvermogen bij maximale snelheid: 2,96 kW.

Het overeenkomstige voelbare koelvermogen is:

• Minimaal: 1,07 kW.
• Gemiddeld: 1,86 kW.
• Maximaal: 2,03 kW.

De werkelijke prestaties variëren afhankelijk van de watertemperatuur, de inlaatluchtcondities, het waterdebiet en de ventilatorsnelheid.

Verwarmingsprestaties

Met water van 45/40 °C en inlaatlucht van 20 °C geeft Galletti voor de 2-pijpsconfiguratie aan:

• Verwarmingsvermogen bij minimale snelheid: 1,59 kW.
• Verwarmingsvermogen bij gemiddelde snelheid: 2,80 kW.
• Verwarmingsvermogen bij maximale snelheid: 3,10 kW.

Deze waarden maken het mogelijk de DUCTIMAX te integreren in hydronische systemen gevoed door warmtepompen, koelmachines, ketels of andere compatibele generatoren, mits de hydraulische dimensionering wordt uitgevoerd voor de werkelijke projectcondities.

Waterdebiet in koeling

Voor de nominale koelcondities is het vereiste waterdebiet:

• Minimale snelheid: 274 l/h.
• Gemiddelde snelheid: 476 l/h.
• Maximale snelheid: 527 l/h.

De bijbehorende drukverliezen in de batterij zijn:

• Minimaal: 3 kPa.
• Gemiddeld: 7 kPa.
• Maximaal: 9 kPa.

Waterdebiet in verwarming

Onder de nominale verwarmingscondities zijn de debieten:

• Minimale snelheid: 276 l/h.
• Gemiddelde snelheid: 488 l/h.
• Maximale snelheid: 538 l/h.

De hydraulische drukverliezen zijn:

• Minimaal: 2 kPa.
• Gemiddeld: 6 kPa.
• Maximaal: 8 kPa.

Warmtewisselaar met 4 rijen

De DUCTIMAX 34 is voorzien van een hoofdregister met 4 rijen, opgebouwd uit koperen buizen en aluminium lamellen die mechanisch zijn geëxpandeerd.

Deze configuratie vergroot het warmtewisselingsoppervlak ten opzichte van modellen met 3 rijen en maakt hogere prestaties mogelijk bij een beperkt luchtdebiet.

Het register bevat collectoren en elementen die het ontluchten van het hydraulische circuit vergemakkelijken.

Hydraulische aansluitingen van 1/2"

De hoofdwarmtewisselaar gebruikt vrouwelijke hydraulische aansluitingen van 1/2".

Galletti ontwerpt de aansluitingen van de DUCTIMAX-serie zodat ze kunnen worden omgekeerd door het register te draaien wanneer de montageomstandigheden dit toelaten, wat flexibiliteit biedt tijdens de installatie.

Centrifugale ventilatoren met dubbele aanzuiging

De unit gebruikt centrifugale ventilatoren met dubbele aanzuiging en naar voren gebogen schoepen.

De ventilatoren zijn statisch en dynamisch uitgebalanceerd en zijn rechtstreeks gekoppeld aan de elektromotor, waardoor trillingen worden verminderd en de druk wordt bereikt die nodig is voor werking met kanalen.

Elektrisch verbruik van de ventilator

Het opgenomen vermogen varieert afhankelijk van de bedrijfssnelheid:

• Minimale snelheid: 34 W.
• Gemiddelde snelheid: 85 W.
• Maximale snelheid: 106 W.

De nominale elektrische voeding van de unit is 230 V eenfasig, 50 Hz.

Geluidsniveaus

Galletti geeft voor model 34 een totaal geluidsvermogen aan van:

• Minimale snelheid: 39 dB(A).
• Gemiddelde snelheid: 50 dB(A).
• Maximale snelheid: 54 dB(A).

Het geluidsvermogen van de combinatie aanzuiging plus straling bedraagt 37 / 48 / 52 dB(A), terwijl het bij uitblaas 36 / 47 / 51 dB(A) is.

Het in de ruimte waargenomen geluidsniveau hangt af van het ontwerp van het kanaalnetwerk, de isolatie, verlaagde plafonds, roosters en de afstand tot de bezette zones.

Compact ontwerp voor verlaagd plafond

DUCTIMAX is specifiek ontwikkeld voor horizontale inbouwinstallatie in een verlaagd plafond.

De constructie heeft een zeer beperkte hoogte, waardoor plaatsing mogelijk is waar de beschikbare verticale ruimte beperkt is.

Voor de modellen 33-34 zijn de belangrijkste afmetingen ongeveer:

• Totale breedte: 968 mm.
• Diepte: 665 mm.
• Hoogte: 250 mm.
• Gewicht: ongeveer 33 kg.

Constructie van gegalvaniseerd staal

De dragende structuur van de fancoil is uitgevoerd in gegalvaniseerde staalplaat.

De binnenzijde bevat thermoakoestische isolatie om zowel warmteverliezen als geluidsoverdracht naar het verlaagde plafond en de geconditioneerde ruimte te verminderen.

Geïntegreerde condensbak

De DUCTIMAX bevat binnen de constructie de hoofdcondensbak voor het opvangen van het condenswater dat tijdens koeling ontstaat.

Galletti plaatst de bak onder positieve druk ten opzichte van het afvoerpunt om de afvoer van condens te vergemakkelijken.

De in de maattekening aangegeven afvoeraansluiting voor deze familie is ongeveer 17 mm.

Installatie via kanalen

Omdat het een verborgen fancoil betreft, wordt de geconditioneerde lucht vanuit de unit via een kanaalnetwerk verdeeld naar roosters of diffusers in de te conditioneren zones.

Dit systeem maakt het mogelijk om:

• De binnenunit in het verlaagde plafond te verbergen.
• De visuele impact in de ruimte te verminderen.
• De positie van de uitblaas- en retourroosters te kiezen.
• De luchtverdeling aan te passen aan de binnenarchitectuur.
• Een zone te conditioneren via een correct gedimensioneerd kanaalnetwerk.

Beschikbare luchtfilters

Het DUCTIMAX-assortiment ondersteunt regenereerbare acrylvezelfilters in verschillende klassen, afhankelijk van de configuratie en geselecteerde accessoires.

Galletti voorziet filters G2, G3 en G4, zodat het filtratieniveau kan worden aangepast aan de behoeften van het project.

De aanwezigheid en exacte filterklasse moeten worden gecontroleerd volgens de geleverde configuratie, aangezien het assortiment verschillende varianten en accessoires omvat.

Breed assortiment accessoires

De DUCTIMAX kan worden uitgebreid met talrijke accessoires om de unit aan te passen aan het ontwerp van de installatie:

• 3-wegkleppen met actuator.
• Elektromechanische regelaars.
• Elektronische regelaars met microprocessor.
• MYCOMFORT- en EVO-regelaars.
• Temperatuur- en vochtigheidssensoren.
• Uitblaas- en aanzuigplenums.
• Aansluitingen voor flexibele slangen van Ø200 mm.
• Rechte en 90° koppelingen.
• Aanzuig- en uitblaasroosters.
• Hulpverwarmingselement.
• Extra condensbakken.
• Filtratie-accessoires.

Deze elementen moeten als optioneel worden beschouwd, tenzij de commerciële configuratie van de levering uitdrukkelijk anders aangeeft.

Eurovent-certificering

Het DUCTIMAX-assortiment beschikt over gecertificeerde Eurovent-prestaties.

De nominale waarden voor luchtdebiet, beschikbare druk, vermogen, verbruik en thermische prestaties die door Galletti worden vermeld, worden gepubliceerd volgens de testcondities die in de technische documentatie zijn gespecificeerd.

Technische kenmerken van de Galletti DM34D1L0000030B

• Merk: Galletti.
• Assortiment: DUCTIMAX.
• Commercieel model: 34D.
• Referentie: DM34D1L0000030B.
• Type: kanaalbare hydronische fancoil met middelhoge druk.
• Installatie: horizontaal in verlaagd plafond.
• Configuratie: 2-pijps.
• Motor: multisnelheid.
• Aantal snelheden: tot 7.
• Gecertificeerde referentiesnelheden: 1 / 6 / 7.
• Voeding: 230 V / 1 fase / 50 Hz.
• Nominaal luchtdebiet: 195 / 360 / 402 m³/h.
• Beschikbare statische druk: 19 / 50 / 63 Pa.
• Opgenomen elektrisch vermogen: 34 / 85 / 106 W.
• Totaal koelvermogen: 1,57 / 2,69 / 2,96 kW.
• Voelbaar koelvermogen: 1,07 / 1,86 / 2,03 kW.
• Verwarmingsvermogen: 1,59 / 2,80 / 3,10 kW.
• Waterdebiet in koeling: 274 / 476 / 527 l/h.
• Drukverlies in koeling: 3 / 7 / 9 kPa.
• Waterdebiet in verwarming: 276 / 488 / 538 l/h.
• Drukverlies in verwarming: 2 / 6 / 8 kPa.
• Aantal rijen van het hoofdregister: 4.
• Materiaal van het register: koperen buizen en aluminium lamellen.
• Hydraulische aansluitingen: 1/2" vrouwelijk.
• Ventilatoren: centrifugaal met dubbele aanzuiging.
• Totaal geluidsvermogen: 39 / 50 / 54 dB(A).
• Geschatte breedte: 968 mm.
• Diepte: 665 mm.
• Hoogte: 250 mm.
• Gewicht: ongeveer 33 kg.
• Condensafvoer: ongeveer 17 mm.
• Prestatiecertificering: Eurovent.

Compacte middelhoge-druk fancoil voor kanaalairconditioning

De Galletti DUCTIMAX 34D DM34D1L0000030B combineert een formaat van slechts 250 mm hoogte met een 7-snelhedenmotor, een 4-rijig register en tot 63 Pa beschikbare druk, en biedt daarmee een oplossing die bijzonder geschikt is voor verborgen hydronische installaties in een verlaagd plafond.

De mogelijkheid om het debiet aan te passen tussen de verschillende snelheidsniveaus maakt het mogelijk om thermische prestaties, beschikbare druk en bedrijfsgeruis in balans te brengen volgens de kenmerken van het kanaal. Met tot 2,96 kW koeling en 3,10 kW verwarming onder de huidige nominale condities van Galletti is dit een veelzijdige unit voor residentiële en tertiaire watergedragen klimaatprojecten.
