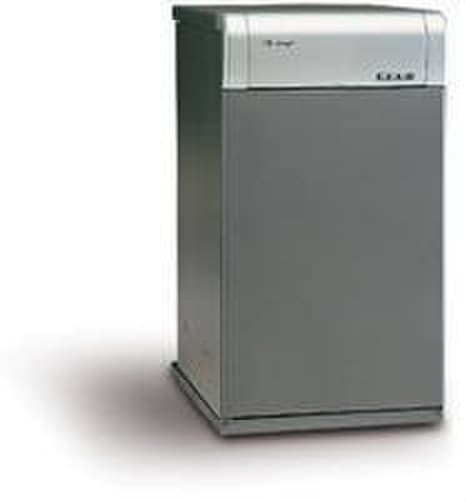

Domusa SIRENA MIX DUO HFD 30 oliegestookte ketel

De Domusa SIRENA MIX DUO HFD 30 stookolieketel, referentie TSIRM00F12, is een combiketel op lage temperatuur, ontworpen om verwarming en direct sanitair warm water (SWW) te leveren. Het gietijzeren ketellichaam, de complete hydraulische uitrusting en het dubbele pompsysteem maken dit toestel bijzonder geschikt voor huishoudelijke installaties die verwarming en SWW-productie in één enkel toestel willen combineren.

Dit model biedt een nuttig vermogen van 28,1 kW en een nominaal verwarmingsvermogen van 29 kW. De productie van sanitair warm water bedraagt 13,4 liter/min bij een temperatuurverschil van 30 °C, waardoor een onmiddellijke levering mogelijk is zonder dat een aparte SWW-opslag nodig is.

Belangrijkste kenmerken van de Domusa SIRENA MIX DUO HFD 30

• Combiketel op stookolie: levert verwarming en direct sanitair warm water.
• Nuttig vermogen: 28,1 kW.
• Nominaal verwarmingsvermogen: 29 kW.
• SWW-productie: tot 13,4 liter/min met ΔT van 30 °C.
• Ketellichaam van gietijzer, ontworpen voor robuustheid en weerstand tegen de omstandigheden van stookolieverbranding.
• Ketel op lage temperatuur met natte verbrandingskamer en drie rookgasdoorstromingen.
• Hydraulisch systeem met dubbele pomp, met een verwarmingspomp en een pomp voor het primaire SWW-circuit.
• Energie-efficiëntieklasse B voor zowel verwarming als warmwaterproductie.
• SWW-belastingsprofiel XL.
• Geluidsniveau van 53 dB volgens het energielabel van de fabrikant.
• Model aangepast aan de ErP-vereisten en lage NOx-emissies.
• Elektrische/analoog regeling bij deze referentie, zonder elektronische regeling.

Verwarming en direct SWW in één toestel

De SIRENA MIX DUO HFD 30 behoort tot de Domusa-reeks combiketels die ontworpen zijn om gelijktijdig te voorzien in de behoeften aan verwarming en sanitair warm water. Het directe productiesysteem maakt het mogelijk om SWW te genereren wanneer er vraag is, zonder dat een opslagtank uitsluitend voor deze dienst nodig is.

Voor de productie van sanitair warm water is een warmtewisselaar en een specifieke pomp voor het primaire SWW-circuit geïntegreerd. Samen met de flowschakelaar en de debietbegrenzer zorgen deze componenten voor een geïntegreerde regeling van de warmwatervraag binnen de ketel zelf.

Gietijzeren ketellichaam en hoog thermisch rendement

Een van de kenmerkende elementen van de SIRENA HFD-reeks is het ketellichaam van gietijzer. Domusa gebruikt een configuratie met een groot warmtewisselingsoppervlak en een rookgastraject via drie rookgasdoorstromingen, bedoeld om de warmteoverdracht naar het verwarmingscircuit te bevorderen.

De gietijzeren constructie biedt bovendien een hoge weerstand tegen corrosie veroorzaakt door de verbranding van stookolie, wat bij correct uitgevoerde installatie en periodiek onderhoud bijdraagt aan een langere levensduur van het toestel.

Dubbel pompsysteem

De Domusa SIRENA MIX DUO HFD-ketel is uitgerust met een hydraulisch circuit met dubbele pomp. De ene pomp is bestemd voor het verwarmingscircuit en de andere voor het primaire circuit voor de productie van SWW. Deze configuratie scheidt beide functies en maakt deel uit van het ontwerp dat Domusa gebruikt om een betrouwbare werking te bieden en het onderhoud van het geheel te vereenvoudigen.

Inbegrepen uitrusting

De SIRENA MIX DUO HFD 30 integreert standaard een groot deel van de elementen die nodig zijn voor aansluiting op een verwarmings- en SWW-installatie, wat het werk van de installateur vereenvoudigt. Tot de uitrusting behoren:

• Stookolieburner.
• Circulatiepomp voor verwarming.
• Primaire SWW-pomp.
• Warmtewisselaar voor SWW-productie.
• Expansievat voor verwarming.
• Veiligheidsklep.
• Terugslagkleppen.
• Automatische ontluchter.
• Vulkraan.
• Aftapkraan.
• Flowschakelaar.
• Fluxostaat.
• Debietbegrenzer voor SWW.
• Stookoliefilter en aansluitslangen van de burner.

Stille werking

Domusa ontwerpt de SIRENA HFD-reeks als een familie van geluidsgeïsoleerde stookolieketels. De isolatie van het ketellichaam en de mantel helpt het geluid tijdens de werking te verminderen. Het officiële energielabel van de SIRENA MIX DUO HFD 30 vermeldt een geluidsvermogen van 53 dB.

Eenvoudige installatie

De fabrieksmatige integratie van talrijke hydraulische componenten vergemakkelijkt de installatie en vermindert het aantal externe elementen dat in het systeem moet worden opgenomen. Het HFD 30-model gebruikt 3/4" mannelijke aansluitingen voor aanvoer en retour van de verwarming en 1/2" mannelijke aansluitingen voor de koudwaterinlaat en SWW-uitgang.

Daarnaast geeft Domusa aan dat het specifieke ontwerp van de brander van de SIRENA HFD 30 rookgasafvoer mogelijk maakt via een 80 mm rookgasafvoersysteem zonder isolatie, zelfs met bepaalde horizontale trajecten, altijd in overeenstemming met de instructies van de fabrikant en de geldende installatienormen.

Technische gegevens van de Domusa SIRENA MIX DUO HFD 30

• Merk: Domusa Teknik.
• Reeks: SIRENA HFD.
• Model: SIRENA MIX DUO HFD 30.
• Referentie: TSIRM00F12.
• Brandstof: stookolie.
• Type: ketel op lage temperatuur.
• Toepassing: verwarming en direct SWW.
• Materiaal ketellichaam: gietijzer.
• Nominaal verwarmingsvermogen: 29 kW.
• Nuttig verwarmingsvermogen: 28,1 kW.
• Nuttig vermogen bij 30 %: 8,9 kW.
• Seizoensgebonden energie-efficiëntie voor verwarming: 86 %.
• Energieklasse verwarming: B.
• Energieklasse SWW: B.
• SWW-belastingsprofiel: XL.
• SWW-productie: 13,4 liter/min bij ΔT 30 °C.
• Maximale SWW-temperatuur: 60 °C.
• Regeling verwarmings तापperatuur: 60-85 °C.
• Maximale veiligheidstemperatuur: 110 °C.
• Maximale druk verwarmingscircuit: 3 bar.
• Inhoud expansievat: 8 liter.
• Regeling brander: ON/OFF.
• Elektrische voeding: 220-230 V, 50 Hz.
• Elektrisch vermogen: 200 W.
• Geluidsniveau: 53 dB.
• Verwarmingsaansluitingen: 3/4" man.
• SWW-aansluitingen: 1/2" man.
• Afmetingen ongeveer: 840 x 456 x 650 mm (h x b x d).
• Brutogewicht: 122 kg.

Een combiketel op stookolie voor verwarming en warm water

Dankzij het nuttige vermogen van 28,1 kW maakt de Domusa SIRENA MIX DUO HFD 30 het mogelijk om verwarming en directe productie van sanitair warm water in één enkel toestel te centraliseren. Het gietijzeren ketellichaam, het dubbele pompsysteem en de complete hydraulische uitrusting maken dit een alternatief dat zowel geschikt is voor vervanging van oude stookolieketels als voor nieuwe installaties waar een ketel op lage temperatuur met geïntegreerd SWW vereist is.

Als regelopties ondersteunt de reeks accessoires zoals een tijdprogrammering en compatibele ruimteregelingen zoals door Domusa aangegeven. De keuze van accessoires, de hydraulische installatie, de afvoer van verbrandingsproducten en de ingebruikname moeten worden uitgevoerd volgens de technische documentatie van de fabrikant en door gekwalificeerd personeel.
