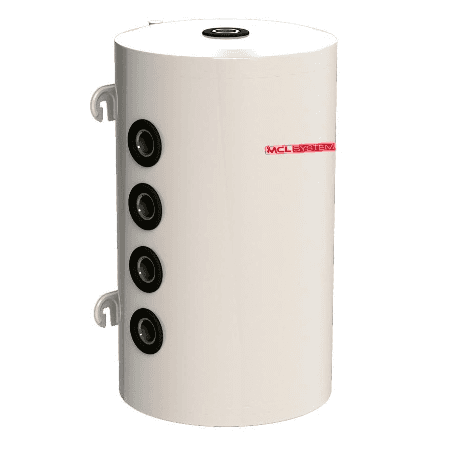

Muur-inertievat Mecalia DPAC/DI/MCL van 100 liter

De muralen inertiebuffer Mecalia DPAC/DI/MCL van 100 liter, referentie 12508, is ontworpen om koud of warm water op te slaan uit het primaire circuit van verwarmings- en klimaatinstallaties. Vervaardigd uit koolstofstaal, werkt hij bij een maximale druk van 6 bar en een temperatuur tot 90 °C, en vormt hij een bijzonder geschikte oplossing voor installaties met warmtepomp, ketel, zonne-energie of koudwaterproductieapparatuur.

De belangrijkste functie is het toevoegen van volume en thermische inertie aan het hydraulische circuit, waardoor de werking van de generator wordt gestabiliseerd en thermische energie tijdelijk kan worden opgeslagen. Het 100-liter model heeft een compact formaat van Ø440 mm en is ontworpen voor verticale wandmontage, hoewel de mini-reeks volgens de aanwijzingen van de fabrikant ook een verticale opstelling op de vloer toelaat.

Inertiebuffer van 100 liter voor verwarming en klimaatregeling

De Mecalia DPAC/DI/MCL 100 behoort tot de compacte inertiebuffers van de fabrikant, verkrijgbaar in capaciteiten van 30 tot 100 liter.

Hij is bedoeld voor gebruik met water uit het primaire circuit in systemen waar het wenselijk is het beschikbare hydraulische volume te vergroten, tijdelijk energie op te slaan of de warmte- of koudeproductie gedeeltelijk te ontkoppelen van het verbruik van de installatie.

Hij kan zowel met warm als met koud water worden gebruikt en is daarom geschikt voor installaties van:

• Lucht-water warmtepompen en warmtepompen.
• Ketels.
• Verwarming via radiatoren of vloerverwarming.
• Klimaatregelingssystemen.
• Waterkoelers.
• Thermische zonne-energiesystemen.

Niet geschikt voor sanitair warm water

De fabrikant geeft uitdrukkelijk aan dat deze inertiebuffer niet geschikt is voor SWW.

Hij is uitsluitend ontworpen voor gebruik in een gesloten hydraulisch circuit voor verwarming of klimaatregeling. Daarom mag hij niet worden gebruikt als opslagvat voor drinkwater of als voorraadvat voor sanitair warm water voor menselijk gebruik.

Vervaardigd uit koolstofstaal

De buffer is vervaardigd uit koolstofstaal, een materiaal dat geschikt is voor gesloten primaire circuits van thermische installaties.

Omdat het een buffer is voor het technische circuit en niet voor sanitair water, heeft hij niet de kenmerkende binnenbekleding van geëmailleerde SWW-boilers.

Werkdruk van 6 bar

De compacte DPAC/DI/MCL-reeks van 30 tot 100 liter is ontworpen voor een maximale druk van 6 bar.

Deze bedrijfsdruk maakt integratie in talrijke huishoudelijke en professionele verwarmings- en klimaatinstallaties mogelijk. Het systeem moet altijd worden voorzien van de bijbehorende veiligheidskleppen en beveiligingselementen, gedimensioneerd volgens de kenmerken van de installatie.

Maximale bedrijfstemperatuur van 90 °C

De Mecalia DPAC/DI/MCL is geschikt voor een maximale bedrijfstemperatuur van 90 °C.

Dit brede temperatuurbereik maakt het mogelijk de buffer zowel in verwarmingsinstallaties als in hydraulische koelsystemen te gebruiken, steeds binnen de door Mecalia en de overige componenten van het circuit vastgestelde grenzen.

Ideaal voor installaties met warmtepomp

Inertiebuffers worden vooral vaak toegepast in lucht-water warmtepomp- en warmtepompinstallaties, waar ze het watervolume in het circuit vergroten.

De toevoeging van een correct gedimensioneerd inertievolume kan helpen om start-stopcycli van de generator te verminderen, het hydraulische debiet te stabiliseren en een tijdelijke thermische reserve beschikbaar te hebben.

De uiteindelijke dimensionering van de buffer moet worden bepaald op basis van het vermogen van de warmtepomp, het aanwezige watervolume, de minimale debietvereisten van de fabrikant van de generator en de specifieke kenmerken van de installatie.

Geschikt voor verwarmings- en koelcircuits

De buffer kan koud of warm water uit het primaire circuit opslaan, waardoor hij niet alleen beperkt is tot verwarmingstoepassingen.

Hij kan ook worden gebruikt in klimaatinstallaties met een waterkoeler of omkeerbare warmtepomp om inertie aan het circuit te geven wanneer het systeem in koelbedrijf werkt.

Thermische isolatie van hard polyurethaanschuim

De buffer is voorzien van isolatie met geïnjecteerd hard polyurethaanschuim, bedoeld om ongewenste warmte-uitwisseling tussen het opgeslagen water en de omgeving te verminderen.

De door Mecalia gebruikte isolatie is vrij van HCFC.

In deze compacte reeks gebruikt de fabrikant bovendien een buitenafwerking met in de oven gelakte plaat, wat mechanische bescherming van de isolatie biedt en een afwerking die geschikt is voor technische binneninstallaties.

Verticale wanduitvoering

Referentie 12508 is door Mecalia opgenomen in de modellen voor wandmontage van de DPAC/DI/MCL-reeks.

De beperkte diameter van 440 mm vergemakkelijkt plaatsing in technische ruimtes en andere omgevingen waar de ingenomen ruimte door hydraulische componenten beperkt moet blijven.

De actuele prijslijst van de fabrikant vermeldt voor deze referentie commerciële afmetingen van ongeveer:

• Diameter: 440 mm.
• Hoogte: 913 mm.

Geventileerde hydraulische aansluitingen van 1½"

De maattekening van de DPAC/DI/MCL 100 toont verschillende aansluitingen die verticaal aan beide zijden van de buffer zijn verdeeld om de hydraulische integratie te vergemakkelijken.

Bij het 100-liter model zijn de in het technische schema aangegeven aansluitingen vrouwelijke schroefdraad van 1½".

Het ontwerp biedt specifieke aansluitpunten voor:

• Aansluitingen naar de installatie.
• Aansluitingen naar de generator of ketel.
• Ontluchting of plaatsing van een sonde.
• Lediging van de buffer.

De aanwezigheid van meerdere aansluitingen op verschillende hoogtes biedt flexibiliteit om het hydraulische schema aan te passen aan de behoeften van elke installatie.

Aansluitingen voor installatie en generator

Volgens het technische schema van Mecalia beschikt de buffer over meerdere aansluitingen die specifiek zijn aangeduid als aansluitingen naar installatie en aansluitingen naar ketel.

Deze configuratie vergemakkelijkt het gebruik als inertie-element tussen de thermische generator en het distributiecircuit.

De concrete keuze van de te gebruiken aansluitingen hangt af van het hydraulische schema, de debieten en de aanbevelingen van de fabrikant van de generator.

Bovenste aansluiting voor ontluchting of sonde

Het bovenste deel bevat een aansluiting bestemd voor ontluchting of plaatsing van een sonde.

Deze aansluiting kan het afvoeren van opgehoopte lucht in het bovenste deel van de buffer vergemakkelijken of de plaatsing van een compatibel meetelement mogelijk maken, afhankelijk van het ontwerp van de installatie.

Onderste aansluiting voor lediging

Onderaan bevindt zich een aansluiting voor lediging, wat onderhouds- en aftapwerkzaamheden van het circuit vergemakkelijkt wanneer dat nodig is.

Gewicht van 29 kg

De Mecalia DPAC/DI/MCL 100 heeft een leeggewicht van ongeveer 29 kg.

Houd er rekening mee dat het geheel, eenmaal gevuld, aanzienlijk zwaarder wordt. De wandbevestiging en de dragende constructie moeten zo worden gedimensioneerd dat het totale gewicht van de gevulde buffer en de krachten van de aangesloten leidingen veilig kunnen worden gedragen.

Helpt de werking van de installatie te stabiliseren

De toevoeging van een inertiebuffer vergroot het beschikbare watervolume in het circuit. Deze thermische reserve helpt snelle temperatuurschommelingen te dempen en kan de frequentie verminderen waarmee de generator moet starten en stoppen.

In installaties met meerdere circuits of variabele warmtevraag kan het extra volume ook bijdragen aan stabielere hydraulische omstandigheden.

De exacte functie en het aansluitschema moeten tijdens het ontwerp van de installatie worden bepaald, aangezien een inertiebuffer op verschillende manieren kan worden toegepast afhankelijk van de generator, afgiftesystemen en regeltechniek.

Technische kenmerken van de Mecalia 12508

• Merk: Mecalia.
• Referentie: 12508.
• Model: DPAC/DI/MCL 100.
• Type: inertiebuffer.
• Inhoud: 100 liter.
• Toepassing: verwarming en klimaatregeling.
• Medium: koud of warm water uit het primaire circuit.
• Geschikt voor SWW: nee.
• Type circuit: gesloten.
• Materiaal: koolstofstaal.
• Installatie: verticaal, wandmontage.
• Maximale werkdruk: 6 bar.
• Maximale bedrijfstemperatuur: 90 °C.
• Aansluitingen: vrouwelijke schroefdraad.
• Aansluitmaat van het 100 L-model: 1½".
• Aansluiting voor ontluchting/sonde: ja.
• Aansluiting voor lediging: ja.
• Aansluitingen naar installatie: ja.
• Aansluitingen naar generator/ketel: ja.
• Isolatie: geïnjecteerd hard polyurethaanschuim.
• HCFC-vrije isolatie: ja.
• Buitenafwerking: in de oven gelakte plaat.
• Diameter: 440 mm.
• Actuele commerciële hoogte: 913 mm.
• Gewicht: ongeveer 29 kg.
• Compatibel met warmtepomp: ja.
• Compatibel met ketel: ja.
• Compatibel met zonne-energie: ja.
• Te gebruiken in koeling: ja.

Compacte inertiebuffer voor warmtepomp en klimaatregeling

De Mecalia DPAC/DI/MCL 100 biedt 100 liter extra hydraulisch volume in een compact wandmontageformaat, waardoor het een bijzonder nuttige oplossing is voor lucht-water warmtepompsystemen, verwarming en koeling waar de thermische inertie van het circuit moet worden vergroot.

De constructie in koolstofstaal, maximale druk van 6 bar, bedrijfstemperatuur tot 90 °C, polyurethaanisolatie en meerdere aansluitingen van 1½" vergemakkelijken de integratie in verschillende professionele hydraulische schema’s.

Omdat hij uitsluitend bestemd is voor water uit het primaire circuit, moet hij altijd in een gesloten circuit worden gebruikt en niet als voorraadvat voor sanitair warm water.
