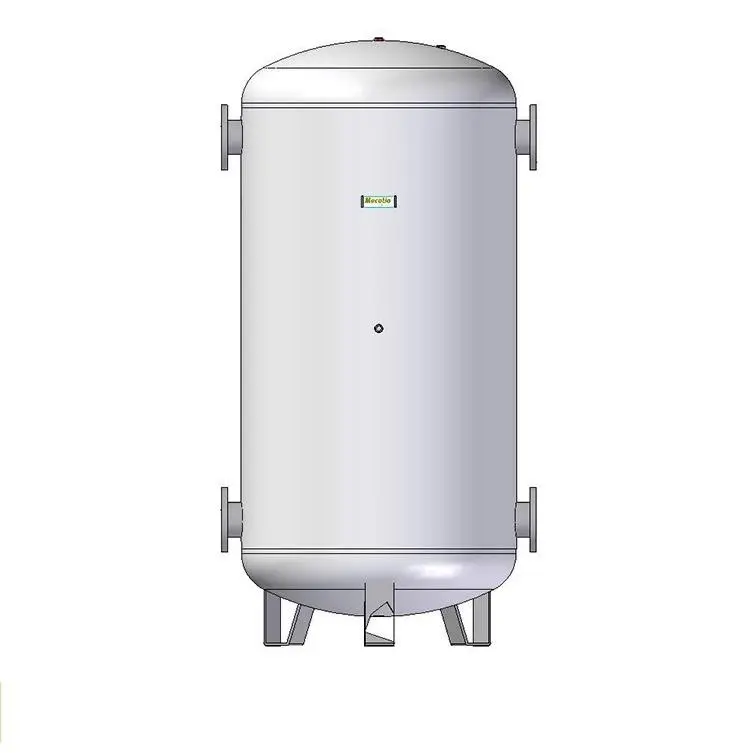

Vloerinertievat Mecalia DPAC/DI/MCL van 150 liter

De Mecalia DPAC/DI/MCL buffervat voor op de vloer van 150 liter, referentie 06881, is ontworpen om koud of warm water uit het primaire circuit op te slaan in verwarmings- en klimaatinstallaties. Het is vervaardigd uit koolstofstaal, werkt bij een maximale druk van 3 bar en een temperatuur tot 90 °C, en is bijzonder geschikt voor systemen met warmtepomp, ketel, zonne-energie of koudwaterproductieapparatuur.

De functie is het vergroten van het hydraulische volume en de thermische inertie van de installatie, waardoor de werking van de generator wordt gestabiliseerd en thermische energie tijdelijk kan worden opgeslagen. Het 150-liter model is voorbereid voor verticale installatie op de vloer, is voorzien van isolatie van geïnjecteerd hard polyurethaanschuim zonder HCFC en beschikt over meerdere aansluitingen om het vat in verschillende hydraulische schema's te integreren.

Buffervat van 150 liter voor verwarming en klimaatregeling

De Mecalia DPAC/DI/MCL 150 is bedoeld voor gebruik met water uit het primaire circuit van thermische installaties. Het kan zowel met warm als koud water worden gebruikt en is daardoor geschikt voor verwarmings- en koelsystemen.

Tot de door Mecalia voorziene toepassingen behoren:

• Warmtepompen en aerothermie.
• Ketels.
• Verwarmingsinstallaties.
• Klimaatinstallaties met waterkoeler.
• Systemen voor thermische zonne-energie.

Niet geschikt voor sanitair warm water

Mecalia geeft uitdrukkelijk aan dat dit vat niet geschikt is voor SWW. Het is uitsluitend bestemd voor gesloten hydraulische circuits voor verwarming of klimaatregeling.

Daarom mag het niet worden gebruikt als drinkwateropslag of om rechtstreeks sanitair warm water voor consumptie op te slaan.

Vervaardigd uit koolstofstaal

De behuizing van het vat is vervaardigd uit koolstofstaal, een oplossing die bijzonder geschikt is voor gesloten primaire circuits.

Omdat het een technisch buffervat is en geen sanitair voorraadvat, is geen geëmailleerde coating nodig zoals bij vaten voor directe opslag van SWW.

Maximale werkdruk van 3 bar

De DPAC/DI/MCL 150 is ontworpen voor een maximale werkdruk van 3 bar.

Mecalia geeft aan dat steeds de bijbehorende veiligheidskleppen met de juiste afstelling rechtstreeks op het vat moeten worden geïnstalleerd, met inachtneming van de instructies en de geldende regelgeving.

Maximale temperatuur van 90 °C

De door de fabrikant opgegeven maximale werktemperatuur is 90 °C.

Dit bereik maakt het mogelijk het vat zowel in verwarmings- als koelsystemen te integreren, steeds binnen de bedrijfsgrenzen van de overige componenten van de installatie.

Bijzonder nuttig met warmtepompen

In installaties met warmtepomp of aerothermie maakt een buffervat het mogelijk het totale watervolume in het circuit te vergroten.

Wanneer het correct is gedimensioneerd, kan dit extra volume helpen om debieten en temperaturen te stabiliseren en te korte start- en stopcycli van de generator te verminderen.

De benodigde capaciteit moet worden bepaald op basis van de eisen van de fabrikant van de warmtepomp, het geïnstalleerde vermogen, het bestaande hydraulische volume en het distributieschema.

Geschikt voor verwarming en koeling

Het vat kan koud of warm water uit het primaire circuit opslaan. Het kan daarom ook worden gebruikt in omkeerbare systemen die in de winter verwarmen en in de zomer koelen.

Mecalia voorziet uitdrukkelijk in gebruik in klimaatinstallaties met waterkoelers.

Thermische isolatie van polyurethaan

In het 150-liter model gebruikt Mecalia geïnjecteerd hard polyurethaanschuim zonder HCFC als thermische isolatie.

De buitenafwerking is in skay. Deze isolerende mantel helpt de warmte-uitwisseling met de omgeving te verminderen, zowel wanneer het vat warm water bevat als wanneer het in een koelcircuit werkt.

Verticale installatie op de vloer

De referentie 06881 is specifiek ontworpen voor verticale installatie op de vloer.

De buitenafmetingen zijn:

• Diameter: 500 mm.
• Hoogte: 1.310 mm.

Dit formaat maakt het mogelijk 150 liter buffervolume te voorzien met een relatief beperkte vloeroppervlakte in technische ruimtes en installatielokalen.

Gewicht van 56 kg

De DPAC/DI/MCL 150 heeft een leeggewicht van ongeveer 56 kg.

Eenmaal gevuld met water ligt het totale gewicht aanzienlijk hoger, waardoor het op een stabiele, vlakke ondergrond met voldoende draagvermogen moet worden geïnstalleerd.

Hydraulische aansluitingen van 1½"

Het vat beschikt over acht hoofdschroefverbindingen met vrouwelijke draad van 1½", verdeeld over verschillende hoogtes om de integratie in uiteenlopende hydraulische schema's te vergemakkelijken.

Volgens de technische tekening van Mecalia zijn deze aansluitingen bestemd voor functies zoals:

• Aanvoer van het verwarmingscircuit.
• Retour van het verwarmingscircuit.
• Aanvoer vanaf de generator of ketel.
• Retour naar de generator of ketel.
• Ontluchting.
• Aansluiting voor elektrische hulpweerstand.

De aanwezigheid van meerdere in- en uitgangen op verschillende hoogtes biedt flexibiliteit om het vat te configureren volgens het door de installateur ontworpen hydraulische schema.

Vijf aansluitingen van 1/2" voor voelsensoren

Naast de hoofdhydraulische aansluitingen is het vat voorzien van vijf schroefaansluitingen van 1/2" voor voelsensoren.

Deze aansluitingen maken het mogelijk temperatuursensoren op verschillende hoogtes in het vat te plaatsen wanneer de regeling van de installatie dit vereist.

Aansluiting voor elektrische hulpweerstand

De technische tekening voorziet in een specifieke aansluiting voor een elektrische hulpweerstand.

Deze aansluiting maakt configuraties mogelijk waarin een compatibel verwarmingselement moet worden toegevoegd. De aanwezigheid van de aansluiting betekent niet dat de elektrische weerstand bij het vat is inbegrepen.

Helpt de thermische inertie van het systeem te vergroten

Door 150 liter hydraulisch volume aan het circuit toe te voegen, kan het vat tijdelijk thermische energie opslaan en snelle temperatuurschommelingen tussen de generator en de afgiftesystemen dempen.

Deze eigenschap is vooral interessant in installaties met weinig waterinhoud, meerdere circuits, kleppen die zones openen en sluiten of generatoren die een minimaal hydraulisch volume nodig hebben om correct te werken.

Technische kenmerken van de Mecalia 06881

• Merk: Mecalia.
• Referentie: 06881.
• Model: DPAC/DI/MCL 150.
• Type: buffervat.
• Inhoud: 150 liter.
• Toepassing: verwarming en klimaatregeling.
• Vloeistof: koud of warm water uit het primaire circuit.
• Geschikt voor SWW: nee.
• Werking: gesloten circuit.
• Materiaal: koolstofstaal.
• Installatie: verticaal op de vloer.
• Maximale werkdruk: 3 bar.
• Maximale werktemperatuur: 90 °C.
• Hoofd-hydraulische aansluitingen: 1½" vrouwelijk.
• Aantal hoofd-aansluitingen: 8.
• Hulpaansluitingen voor sensor: 1/2".
• Aantal aansluitingen van 1/2": 5.
• Aansluiting voor hulpweerstand: ja.
• Isolatie: geïnjecteerd hard polyurethaanschuim.
• Vrij van HCFC: ja.
• Buitenafwerking: skay.
• Diameter: 500 mm.
• Hoogte: 1.310 mm.
• Leeggewicht: 56 kg.
• Compatibel met warmtepomp: ja.
• Compatibel met ketel: ja.
• Compatibel met zonne-energie: ja.
• Te gebruiken in koeling: ja.

Mecalia buffervat voor aerothermie en klimaatregeling

De Mecalia DPAC/DI/MCL 150 biedt 150 liter extra hydraulisch volume voor verwarmings- en koelinstallaties en vormt een bijzonder nuttige oplossing in systemen met aerothermie, warmtepompen, ketels en zonne-energie.

De constructie in koolstofstaal, maximale druk van 3 bar, temperatuur tot 90 °C, acht hoofd-aansluitingen van 1½", meerdere aansluitingen voor sensoren en polyurethaanisolatie vergemakkelijken de integratie in professionele thermische installaties die de inertie van het circuit moeten vergroten.
