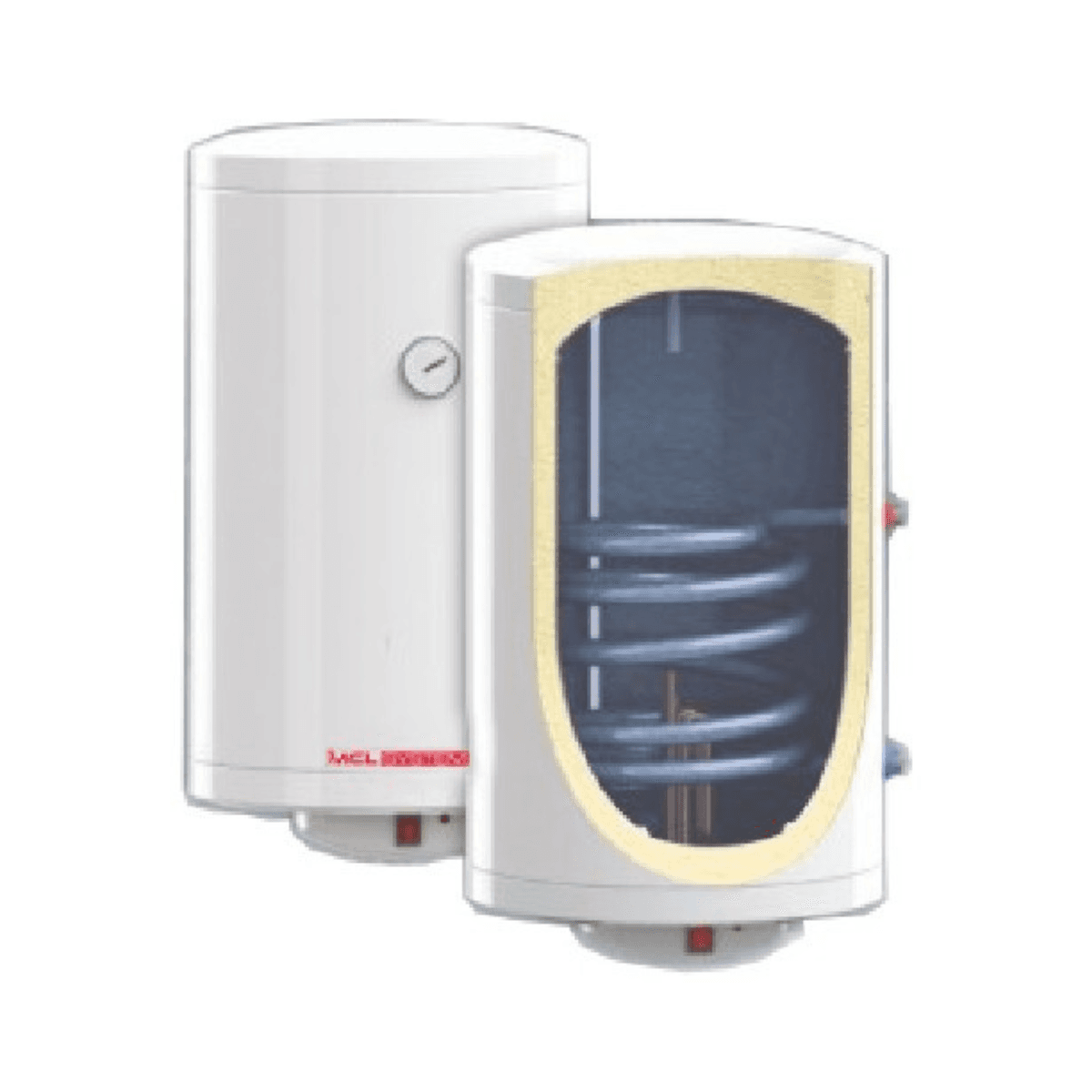

Interaccumulator met spiraalvormige spiraalverwarmer, geglazuurd, voor vloer, 150 liter, diameter 560mm

De Mecalia 05825 DPAV/IBC 150 interaccumulator is een verticale vloerstaande boiler voor de opslag en productie van sanitair warm water (SWW), vervaardigd uit geëmailleerd staal en uitgerust met een warmtewisselaar via een spiraalvormige serpentijn. Met een nominale capaciteit van 150 liter is hij speciaal gedimensioneerd om te werken met warmtepompen, hoewel Mecalia ook voorziet in gebruik met ketels en zonne-energiesystemen.

De serpentijn heeft een wisseloppervlak van 1,40 m² en een opgegeven warmteoverdracht van 18 kW onder de door de fabrikant gespecificeerde testomstandigheden. Het vat is voorzien van isolatie van geïnjecteerd hard polyurethaanschuim zonder HCFC, kathodische bescherming via een magnesiumanode en een inspectieopening voor eenvoudige inspectie- en onderhoudswerkzaamheden.

Interaccumulator van 150 liter voor de productie van SWW

De referentie Mecalia 05825 behoort tot de DPAV/IBC-reeks van interaccumulatoren met spiraalvormige serpentijn en is ontworpen voor installaties die sanitair warm water moeten produceren en opslaan via een externe warmtebron.

Het model heeft een nominale capaciteit van 150 liter en een opgegeven effectieve capaciteit van 131 liter, waardoor het geschikt is voor huishoudelijk verbruik en kleine tot middelgrote opslagvolumes.

Tot de gebruikelijke toepassingen behoren eengezinswoningen en andere huishoudelijke SWW-installaties.

Speciaal ontworpen voor warmtepomp

Mecalia heeft de interne serpentijn van de DPAV/IBC-reeks gedimensioneerd met de behoeften van een installatie met warmtepomp in gedachten.

Dit is vooral belangrijk in aerothermische systemen, waar de temperaturen van het primaire circuit doorgaans lager zijn dan bij een traditionele ketel en een passend wisseloppervlak nodig is om energie over te dragen aan het opgeslagen water.

De huidige commerciële documentatie van Mecalia voorziet het model voor systemen met:

• Warmtepomp.
• Ketel.
• Zonne-energie.

Spiraalvormige serpentijn van 1,40 m²

De DPAV/IBC 150 is uitgerust met een spiraalvormige serpentijn met een wisseloppervlak van 1,40 m².

Het interne volume van de serpentijn bedraagt 8,6 liter en Mecalia geeft een drukverlies op van ongeveer 0,12 m.w.k. onder de aangegeven testomstandigheden.

Deze interne warmtewisselaar maakt het mogelijk om de energie uit het primaire circuit van de warmtepomp, ketel of compatibel zonnesysteem over te dragen aan het opgeslagen SWW.

Warmteoverdracht van 18 kW

Voor het model van 150 liter geeft Mecalia een warmteoverdracht van 18 kW op.

Deze waarde is vastgesteld bij een bedrijfsconditie van het primaire circuit van 55/45 °C en van het secundaire circuit van 10/45 °C, waardoor het werkelijke vermogen in een installatie afhangt van de temperaturen, debieten en effectieve bedrijfsomstandigheden.

SWW-productie tot 440 l/u onder testomstandigheden

Onder de door Mecalia aangegeven testomstandigheden levert de DPAV/IBC 150 een productie van 440 liter per uur.

Het door de fabrikant als referentie gebruikte primaire debiet bedraagt 1.550 l/u.

Deze gegevens maken een nauwkeurigere dimensionering mogelijk van het gedrag van de interaccumulator wanneer deze wordt geïntegreerd met de juiste warmtegenerator.

Vat van geëmailleerd staal

Het vat is vervaardigd uit geëmailleerd staal via de flow-coatingmethode bij 850 °C, conform DIN 4753.

Het email vormt een interne bekleding die bedoeld is om het staal te beschermen tegen langdurig contact met sanitair water en maakt deel uit van de corrosiebescherming van het vat.

Magnesiumanode inbegrepen

De interaccumulator is standaard uitgerust met een kathodische magnesiumanode.

De anode fungeert als verbruiksdeel om de bescherming van het vat tegen corrosie aan te vullen. Zoals bij geëmailleerde boilers moet deze periodiek worden gecontroleerd en vervangen wanneer slijtage dat vereist.

Thermische isolatie van polyurethaan

De DPAV/IBC gebruikt geïnjecteerd hard polyurethaanschuim zonder HCFC als thermische isolatie.

De door Mecalia vermelde buitenafwerking is in skay. De isolatie helpt warmteverliezen van het opgeslagen water te verminderen en daarmee de noodzaak om opnieuw energie aan het vat toe te voeren.

Energieklasse C

De technische fiche van het model DPAV/IBC 150 vermeldt een energie-efficiëntieklasse C.

De door de fabrikant opgegeven stilstandsverliezen bedragen 73 W.

Verticale vloeropstelling

De interaccumulator is ontworpen voor een verticale installatie op de vloer.

Zijn cilindrische vorm maakt het mogelijk om 150 liter nominale capaciteit te concentreren in de volgende buitenafmetingen:

• Diameter: 560 mm.
• Hoogte: 1.070 mm.

Met deze afmetingen moet rekening worden gehouden bij het kiezen van de plaats en bij het voorzien van de nodige toegang tijdens de installatie en latere onderhoudswerkzaamheden.

Inspectieopening inbegrepen

De Mecalia DPAV/IBC is voorzien van een inspectieopening DN110, waardoor toegang tot de binnenzijde van het vat wordt vergemakkelijkt tijdens bepaalde inspectie- en onderhoudswerkzaamheden.

Deze eigenschap is bijzonder nuttig voor het periodieke onderhoud van de boiler gedurende zijn levensduur.

Aansluiting voor elektrische weerstand

Het vat is voorzien van een 1½" aansluiting voor de installatie van een compatibele elektrische weerstand.

Deze aansluiting maakt configuraties met elektrische ondersteuning mogelijk wanneer het ontwerp van de installatie dit vereist. De weerstand mag niet als inbegrepen worden beschouwd, tenzij dit uitdrukkelijk in de levering wordt vermeld.

Recirculatieaansluiting voor SWW

De interaccumulator beschikt over een 3/4" recirculatieaansluiting.

Deze aansluiting maakt integratie in SWW-netwerken met retourcircuit mogelijk, wat gebruikelijk is wanneer men snel warm water wil hebben op verbruikspunten die ver van de boiler liggen.

Aansluitingen voor thermostaat

Het vat beschikt over verschillende 1/2" aansluitingen voor thermostaat of temperatuursensoren, waardoor de temperatuur van het opgeslagen water kan worden bewaakt en deze informatie kan worden gebruikt voor de regeling van de warmtegenerator.

Hydraulische aansluitingen

Volgens het technische schema van Mecalia beschikt het model DPAV/IBC 150 over de volgende aansluitingen:

• Magnesiumanode: 1¼".
• Inspectieopening: DN110.
• Aftap: 1".
• Koudwaterinlaat: 1".
• Retour van het primaire circuit: 1".
• Aansluitingen voor thermostaat: 1/2".
• Recirculatie van SWW: 3/4".
• Aanvoer van het primaire circuit: 1".
• SWW-uitgang: 1".
• Aansluiting voor elektrische weerstand: 1½".
• Ontluchtingsaansluiting: 1".

Maximale werktemperatuur van 90 °C

Mecalia specificeert een maximale werktemperatuur van 90 °C voor deze reeks interaccumulatoren.

De fabrikant geeft bovendien aan dat de bijbehorende veiligheidskleppen altijd in het systeem moeten worden geïnstalleerd.

Gewicht van 70 kg

De DPAV/IBC 150 heeft een ongeveer leeggewicht van 70 kg.

Eenmaal gevuld neemt het totale gewicht van de installatie aanzienlijk toe, waardoor de vloer en de gekozen locatie geschikt moeten zijn om het vat in bedrijf te dragen.

Technische kenmerken van de Mecalia 05825

• Merk: Mecalia.
• Referentie: 05825.
• Model: DPAV/IBC 150.
• Type: SWW-interaccumulator met spiraalvormige serpentijn.
• Installatie: verticaal op de vloer.
• Nominale capaciteit: 150 liter.
• Effectieve capaciteit: 131 liter.
• Materiaal van het vat: geëmailleerd staal.
• Emailleermethode: flow-coating bij 850 °C volgens DIN 4753.
• Oppervlak van de serpentijn: 1,40 m².
• Volume van de serpentijn: 8,6 liter.
• Warmteoverdracht: 18 kW.
• SWW-productie: 440 l/u onder de testomstandigheden van de fabrikant.
• Primair debiet: 1.550 l/u.
• Drukverlies van de serpentijn: 0,12 m.w.k.
• Testomstandigheden primair: 55/45 °C.
• Testomstandigheden secundair: 10/45 °C.
• Maximale werktemperatuur: 90 °C.
• Isolatie: geïnjecteerd hard polyurethaanschuim.
• Vrij van HCFC: ja.
• Buitenafwerking: skay.
• Corrosiebescherming: kathodische magnesiumanode.
• Anode inbegrepen: ja.
• Inspectieopening: DN110.
• Aansluiting voor weerstand: 1½".
• Recirculatieaansluiting: 3/4".
• Energieklasse: C.
• Stilstandsverliezen: 73 W.
• Diameter: 560 mm.
• Hoogte: 1.070 mm.
• Gewicht: ongeveer 70 kg.

Interaccumulator voor aerothermie, ketel of zonne-energie

De Mecalia 05825 DPAV/IBC 150 biedt een compacte oplossing voor de productie en opslag van SWW via een externe warmtegenerator. De serpentijn van 1,40 m² is speciaal gedimensioneerd om te werken met een warmtepomp, terwijl de commerciële documentatie van Mecalia ook gebruik met ketel en zonne-energie voorziet.

De combinatie van een vat van geëmailleerd staal, bescherming via magnesiumanode, polyurethaanisolatie, inspectieopening, recirculatieaansluiting en aansluiting voor elektrische weerstand maakt integratie mogelijk in huishoudelijke SWW-installaties die een verticale interaccumulator van 150 liter vereisen met goede onderhouds- en hydraulische configuratiemogelijkheden.
