Interacumulator met spiraalvormige spiraalwand, 150 liter, diameter 520mm

De Mecalia 07932 DPAV/IM S1 150 wandboiler is ontworpen voor de opslag en productie van sanitair warm water (SWW) met behulp van zonne-energie of een ketel. Hij heeft een nominale capaciteit van 150 liter, een effectieve inhoud van 138 liter en een interne warmtewisselaar met een spiraalvormige serpentijn van 1,00 m². Het vat is vervaardigd uit geëmailleerd staal via het flow-coatingproces bij 850 °C volgens DIN 4753 en is voorbereid voor verticale wandmontage.

Het toestel werkt met een maximale druk van 8 bar in het SWW-circuit en 6 bar in de serpentijn, is bestand tegen temperaturen tot 90 °C en is voorzien van kathodische bescherming via een magnesiumanode. De isolatie van geïnjecteerd hard polyurethaanschuim, vrij van HCFC, helpt warmteverliezen van het opgeslagen water te beperken.

Wandboiler van 150 liter voor SWW

Referentie 07932 komt overeen met het model DPAV/IM S1 150 van Mecalia, een buffervat/warmwaterboiler ontworpen voor installaties waar SWW geproduceerd en opgeslagen moet worden met behulp van een externe warmtebron.

De belangrijkste kenmerken zijn:

• Nominale capaciteit: 150 liter.
• Effectieve capaciteit: 138 liter.
• Installatie: verticale wandmontage.
• Diameter: 520 mm.

Dankzij het wandmodel wordt de beschikbare ruimte in technische ruimtes en andere installatielocaties optimaal benut, zonder vloeroppervlak in te nemen.

Vat van geëmailleerd staal

Het vat is vervaardigd uit geëmailleerd staal via de flow-coatingmethode bij 850 °C volgens DIN 4753.

De geëmailleerde coating beschermt het binnenoppervlak van het vat dat voortdurend in contact staat met het sanitaire water, en biedt zo een geschikte oplossing voor de opslag van SWW.

Spiraalvormige serpentijn van 1,00 m²

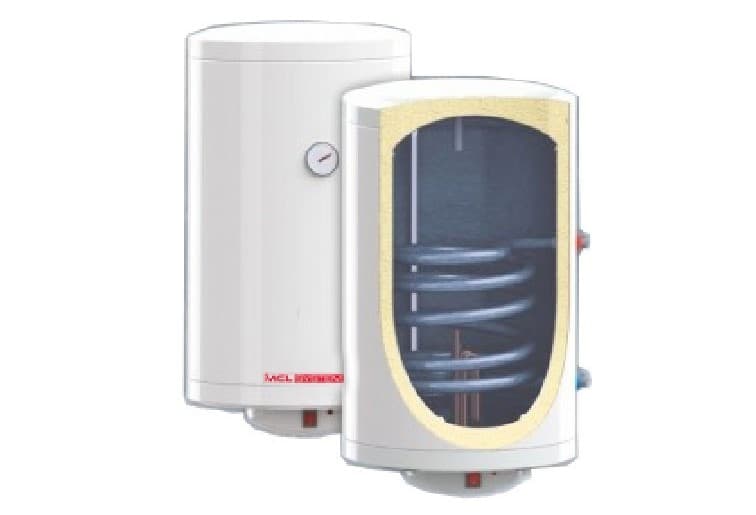

De Mecalia DPAV/IM S1 150 is uitgerust met een warmtewisselaar via een spiraalvormige serpentijn in het binnenste van het vat.

Voor het 150-liter model specificeert Mecalia een wisseloppervlak van 1,00 m².

De fabrikant geeft aan dat deze serpentijn is gedimensioneerd volgens de behoeften van een thermische zonne-installatie en ook geschikt is voor gebruik met een ketel.

Warmtewisselvermogen van 27,09 kW

Onder de door Mecalia vastgestelde testomstandigheden bereikt de serpentijn van het 150-liter model een warmtewisselvermogen van 27,09 kW.

Deze waarde wordt verkregen onder de volgende omstandigheden:

• Primair circuit: 90/70 °C.
• Secundair circuit: 10/45 °C.

Het werkelijke beschikbare vermogen in een installatie kan variëren afhankelijk van de bedrijfstemperaturen, debieten, het vermogen van de generator en de hydraulische omstandigheden van het systeem.

Productie van 354 liter SWW per uur

Onder de testomstandigheden van 90/70 °C in het primaire circuit en 10/45 °C in het secundaire circuit, geeft Mecalia een productie van 354 l/u op.

Voor deze omstandigheden specificeert de fabrikant een debiet van het primaire circuit van 733 l/u.

Serpentijnvolume van 4,50 liter

De interne serpentijn heeft een volume van 4,50 liter.

Het door Mecalia opgegeven drukverlies bedraagt ongeveer 0,31 m.w.k., een gegeven waarmee rekening moet worden gehouden bij de dimensionering van het primaire circuit en de keuze van de circulatiepomp.

Voorbereid voor zonne-energie en ketel

Mecalia ontwikkelt deze boiler voor de productie van SWW met thermische zonne-energie of een ketel.

Hij kan werken met:

• Thermische zonne-energie.
• Gasketel.
• Olieketel.
• Biomassaketel.

De warmte van de generator circuleert door de interne serpentijn en wordt overgedragen aan het opgeslagen sanitaire water in het vat.

SWW-druk tot 8 bar

Het vat is ontworpen om te werken met een maximale SWW-druk van 8 bar.

Het primaire circuit dat door de serpentijn loopt, laat een maximale druk van 6 bar toe.

Mecalia schrijft uitdrukkelijk voor dat steeds de bijbehorende veiligheidskleppen moeten worden geïnstalleerd. De beveiligingselementen moeten worden gedimensioneerd volgens de kenmerken van het toestel en de installatie.

Maximale temperatuur van 90 °C

De door Mecalia opgegeven maximale bedrijfstemperatuur voor deze boiler is 90 °C.

De gebruikelijke bedrijfstemperatuur van een installatie moet worden bepaald in functie van de gebruikte generator, het regelsysteem en de SWW-behoefte.

Inclusief magnesiumanode

Het vat is voorzien van een magnesiumanode voor kathodische bescherming, inbegrepen in de levering.

Dit onderdeel vult de corrosiebescherming van het geëmailleerde vat aan. Aangezien het een verbruiksartikel is, moet de toestand ervan regelmatig worden gecontroleerd tijdens onderhoudswerkzaamheden en moet het worden vervangen wanneer slijtage dat vereist.

Isolatie van hard polyurethaan

De boiler gebruikt geïnjecteerd hard polyurethaanschuim als thermische isolatie.

Mecalia geeft aan dat het isolatiemateriaal vrij is van HCFC en dat de buitenafwerking gebeurt met in de oven gelakte plaat.

De isolatie vermindert de warmteoverdracht naar de omgeving en helpt de temperatuur van het opgeslagen SWW langer te behouden.

Energieklasse C

De technische fiche van de DPAV/IM S1 150 vermeldt een energie-efficiëntieklasse C.

De opgegeven stilstandsverliezen bedragen 71 W, overeenkomend met de warmteafgifte van het vat onder gestandaardiseerde testomstandigheden.

Verticale wandmontage

De Mecalia 07932 is specifiek ontworpen voor een verticale wandinstallatie.

Deze configuratie maakt het mogelijk om vloeroppervlak vrij te houden en is bijzonder praktisch in technische ruimtes, installatieruimtes en andere locaties met beperkte beschikbare ruimte.

De muur, bevestigingen en het bevestigingssysteem moeten geschikt zijn om het volledig gevulde toestel veilig te dragen, naast de belastingen die door de leidingen worden overgebracht.

Diameter van 520 mm

Het 150-liter model heeft een buitendiameter van 520 mm.

De Mecalia-tarieflijst 2025 vermeldt commerciële afmetingen van Ø520 x 1.085 mm hoogte, een bijzonder nuttige maat om vooraf de beschikbare installatieruimte te controleren.

Gewicht van 70 kg

De technische fiche van de fabrikant vermeldt een leeggewicht van ongeveer 70 kg.

Wanneer het vat met water gevuld is, neemt het totale gewicht aanzienlijk toe, waardoor bijzondere aandacht moet worden besteed aan de draagkracht van de muur en het gebruikte bevestigingssysteem voor de montage.

Hydraulische aansluitingen

Het technische schema van de fabrikant identificeert de aansluitingen die nodig zijn om het vat in de SWW- en warmteproductiecircuits te integreren.

• SWW-uitgang: 1/2".
• Inlaat koud water: 1/2".
• Aanvoer primair circuit: 3/4".
• Retour primair circuit: 3/4".
• Voelerhuls voor thermostaat: inbegrepen in het ontwerp.
• Magnesiumanode: inbegrepen.

Voor het model DPAV/IM S1 van 150 liter vermeldt de technische tabel geen afzonderlijke recirculatieaansluiting.

Elektrisch verwarmingselement van 2.000 W volgens technische fiche

De technische tabel van Mecalia specificeert voor het model DPAV/IM S1 150 een elektrisch verwarmingselement van 2.000 W bij 230 V.

Dit systeem biedt elektrische ondersteuning voor het verwarmen van het water onder de door de fabrikant voorziene omstandigheden.

Technische kenmerken van de Mecalia 07932

• Merk: Mecalia.
• Referentie: 07932.
• Model: DPAV/IM S1 150.
• Type: SWW-boiler met spiraalvormige serpentijn.
• Installatie: verticale wandmontage.
• Nominale capaciteit: 150 liter.
• Effectieve capaciteit: 138 liter.
• Materiaal vat: geëmailleerd staal.
• Emailleerproces: flow-coating bij 850 °C volgens DIN 4753.
• Wisseloppervlak: 1,00 m².
• Warmtewisselvermogen: 27,09 kW onder testomstandigheden 90/70 °C - 10/45 °C.
• Serpentijnvolume: 4,50 liter.
• Drukverlies serpentijn: 0,31 m.w.k.
• SWW-productie: 354 l/u onder de testomstandigheden van de fabrikant.
• Primair debiet: 733 l/u.
• Maximale SWW-druk: 8 bar.
• Maximale druk serpentijn: 6 bar.
• Maximale bedrijfstemperatuur: 90 °C.
• Isolatie: geïnjecteerd hard polyurethaanschuim.
• Vrij van HCFC: ja.
• Buitenafwerking: in de oven gelakte plaat.
• Corrosiebescherming: magnesium kathodische anode.
• Magnesiumanode inbegrepen: ja.
• Vermogen verwarmingselement volgens fiche: 2.000 W.
• Spanning verwarmingselement: 230 V.
• SWW-uitgang: 1/2".
• Inlaat koud water: 1/2".
• Aanvoer primair: 3/4".
• Retour primair: 3/4".
• Diameter: 520 mm.
• Huidige commerciële hoogte: 1.085 mm.
• Leeggewicht: 70 kg.
• Energieklasse: C.
• Stilstandsverliezen: 71 W.
• Toepassing: productie en opslag van SWW.
• Voorziene warmtebronnen: zonne-energie of gasketel, olie- of biomassaketel.

Compacte SWW-boiler voor zonne-energie of ketel

De Mecalia DPAV/IM S1 150 combineert een nominale capaciteit van 150 liter met een spiraalvormige serpentijn van 1 m² en verticale wandmontage, en biedt zo een bijzonder praktische oplossing voor de productie en opslag van SWW zonder vloeroppervlak in te nemen.

Het geëmailleerde stalen vat, de magnesiumanode, de polyurethaanisolatie, de SWW-druk van 8 bar en de maximale temperatuur van 90 °C maken integratie mogelijk in huishoudelijke en professionele installaties gevoed door thermische zonne-energie of een ketel.

Dankzij de effectieve capaciteit van 138 liter, de productie van 354 l/u onder de testomstandigheden van de fabrikant en het Ø520 mm-formaat is dit model bijzonder geschikt voor installaties die een wandoplossing met middelgrote capaciteit en interne warmtewisselaar nodig hebben.
