Differentiëel 4P 40A Klasse AC 30mA

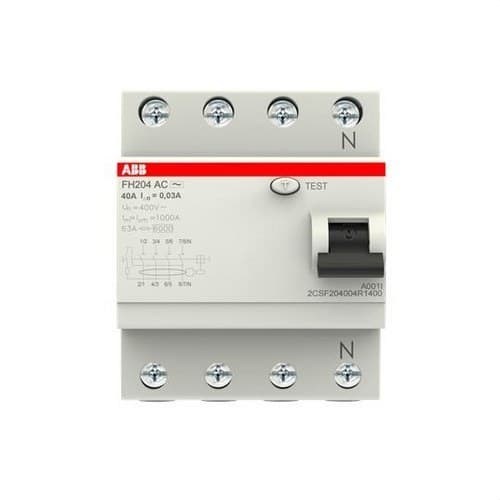

De ABB differentieelschakelaar FH204 AC-40/0,03, referentie 2CSF204004R1400, is een vierpolig differentieel apparaat uit de FH200-serie, ontworpen voor de bescherming van personen en installaties tegen aardlekstromen. Hij beschikt over 4 polen, een nominale stroom van 40 A en een differentiële gevoeligheid van 30 mA, waardoor hij bijzonder geschikt is voor verdeelkasten in residentiële installaties en de tertiaire sector.

Dit model is van klasse AC en instantaan, en is dus voorbereid om sinusvormige wisselende reststroomverschillen te detecteren. De gevoeligheid van 30 mA biedt aanvullende differentieelschakelaarbescherming in elektrische installaties, steeds als onderdeel van een correct gedimensioneerd en volgens de geldende normen beveiligd systeem.

Belangrijkste kenmerken van de ABB FH204 AC differentieelschakelaar

• Merk: ABB.
• Serie: FH200.
• Model: FH204 AC-40/0,03.
• Referentie: 2CSF204004R1400.
• Type: RCCB differentieelschakelaar.
• Aantal polen: 4.
• Nominale stroom: 40 A.
• Differentiële gevoeligheid: 30 mA.
• Klasse: AC.
• Werking: instantaan.
• Nominale spanning: 230/400 V AC.
• Isolatiespanning Ui: 500 V.
• Stootspanning Uimp: 4 kV.
• Frequentie: 50/60 Hz.
• Montage: DIN-rail.
• Breedte: 4 modules.
• Beschermingsgraad van de aansluitklemmen: IP2X.
• Norm: IEC/EN 61008.

Differentieelschakelaarbescherming van 30 mA

De ABB FH204 AC heeft een nominale differentiële stroom van 30 mA. Wanneer het apparaat een verschil detecteert tussen de stroom die binnenkomt en de stroom die via de actieve geleiders terugkeert, boven de ingestelde drempel, schakelt het het circuit uit om de risico’s van een aardlekstroom te beperken.

De gevoeligheid van 30 mA wordt doorgaans gebruikt als aanvullende differentieelschakelaarbescherming tegen elektrische contacten in laagspanningsinstallaties. De differentieelschakelaar moet deel uitmaken van een correct ontworpen installatie en vervangt de specifieke beveiligingen tegen overbelasting en kortsluiting niet.

AC-klasse voor wisselende reststromen

Dit model behoort tot klasse AC. Het is ontworpen om sinusvormige wisselende reststromen te detecteren en is daarmee een oplossing voor circuits en verbruikers die compatibel zijn met dit type differentieelschakelaarbescherming.

De keuze van de differentieelschakelaarklasse moet gebeuren op basis van de kenmerken van de aangesloten apparatuur en de eisen van de installatie. Wanneer belastingen pulserende gelijkstroomcomponenten of andere vormen van reststroom kunnen veroorzaken, moet worden nagegaan of een ander type differentieelschakelaar nodig is.

Vierpolige configuratie voor driefasige installaties

De FH204 AC-40/0,03 beschikt over 4 polen, waardoor de actieve geleiders gelijktijdig kunnen worden afgeschakeld in installaties die compatibel zijn met deze configuratie. Deze opbouw maakt hem bijzonder geschikt voor driefasige verdeelkasten met nulgeleider in woningen, handelszaken en andere laagspanningsinstallaties.

De gebruiksspanning bedraagt 230/400 V AC, met een nominale isolatiespanning van 500 V en een stootspanning van 4 kV.

Nominale stroom van 40 A

De differentieelschakelaar ondersteunt een nominale stroom In van 40 A. Deze waarde bepaalt de stroom die permanent door het apparaat kan lopen binnen de door ABB gespecificeerde voorwaarden.

Als RCCB is de hoofdtaak van dit toestel differentieelschakelaarbescherming; het bevat geen magnetothermische beveiliging tegen overbelasting of kortsluiting. De installatie moet beschikken over de juiste beveiligingsinrichtingen tegen overstroom, correct gecoördineerd met de differentieelschakelaar.

Bescherming tegen kortsluiting via een stroomopwaarts apparaat

ABB specificeert voor de FH200-differentieelschakelaars een conditionele kortsluitvastheid tot 6 kA wanneer een gL-zekering van 63 A stroomopwaarts wordt gebruikt. Daarnaast vermeldt de technische documentatie van het product een toegewezen servicekortsluitvermogen van 1 kA.

De coördinatie met het stroomopwaartse beveiligingsapparaat moet worden uitgevoerd volgens de tabellen, instructies van de fabrikant en de installatievoorschriften.

Immuniteit tegen ongewenste uitschakelingen

De FH200-serie klasse AC van ABB biedt een immuniteit tegen transiënte stromen tot 250 A met een 8/20 µs-golfvorm. Deze eigenschap helpt ongewenste uitschakelingen door bepaalde transiënte storingen te verminderen binnen de door de fabrikant vastgelegde voorwaarden.

Montage op DIN-rail en formaat van 4 modules

De ABB FH204 AC is ontworpen voor installatie op een DIN-rail in modulaire verdeelkasten. Hij neemt 4 modules van 17,5 mm in beslag, wat overeenkomt met een breedte van ongeveer 70 mm, en vergemakkelijkt de integratie naast installatieautomaten en andere beveiligings- en besturingselementen.

De afmetingen zijn ongeveer 70 mm breed, 85 mm hoog en 69 mm diep. De opgegeven inbouwdiepte bedraagt 69 mm.

IP2X-beschermde aansluitklemmen

De aansluitklemmen hebben een IP2X-beschermingsgraad. Het aansluitingssysteem ondersteunt geleiders tot 25 mm² in de hoofdklem, afhankelijk van de configuratie en het type geleider zoals gespecificeerd door ABB.

De technische gids van ABB vermeldt aansluitingen via een tweerichtings sleepcilinderklem, geschikt voor flexibele of stijve geleiders.

Toepassingen van de ABB FH204 AC-40/0,03 differentieelschakelaar

De FH200-serie is voornamelijk gericht op residentiële installaties en de tertiaire sector. Deze vierpolige versie kan worden gebruikt in verdeelkasten die een differentieelschakelaarbescherming van 30 mA en een nominale stroom tot 40 A vereisen, mits klasse AC compatibel is met de aangesloten belastingen.

• Elektrische verdeelkasten in woningen.
• Driefasige installaties met nulgeleider.
• Handelszaken en kantoren.
• Secundaire verdeelkasten.
• Installaties in de residentiële en tertiaire sector.
• Circuits die compatibel zijn met differentieelschakelaarbescherming klasse AC.

Technische gegevens van de ABB FH204 AC-40/0,03

• Fabrikant: ABB.
• Familie: FH200.
• Model: FH204 AC-40/0,03.
• Fabrikantreferentie: 2CSF204004R1400.
• EAN: 8012542894001.
• Type apparaat: RCCB - differentieelschakelaar.
• Polen: 4.
• Nominale stroom In: 40 A.
• Nominale differentiële stroom IΔn: 30 mA.
• Type reststroom: AC.
• Werking: instantaan.
• Nominale spanning: 230/400 V AC.
• Nominale isolatiespanning Ui: 500 V.
• Stootspanning Uimp: 4 kV.
• Nominale frequentie: 50/60 Hz.
• Toegewezen servicekortsluitvermogen: 1 kA.
• Maximale impulsstroom: 0,25 kA.
• Conditionele kortsluitvastheid: tot 6 kA met een stroomopwaartse gL-zekering van 63 A volgens ABB.
• Montage: DIN-rail.
• Aantal modules: 4.
• Breedte: 70 mm.
• Hoogte: 85 mm.
• Diepte: 69 mm.
• Beschermingsgraad: IP2X.
• Maximale geleiderdoorsnede: tot 25 mm².
• Norm: IEC/EN 61008.

Vierpolige differentieelschakelaar voor verdeelkasten

De ABB FH204 AC-40/0,03 biedt een differentieelschakelaaroplossing voor verdeelkasten die 4 polen, 40 A en een gevoeligheid van 30 mA vereisen. Het modulaire formaat, de montage op DIN-rail en het ontwerp voor residentiële en tertiaire toepassingen vergemakkelijken de integratie in laagspanningsverdeelborden.

Om een adequate bescherming te garanderen, moet deze differentieelschakelaar samen met de nodige overstroombeveiligingen worden geïnstalleerd en worden geselecteerd volgens de kenmerken van het net, de aangesloten belastingen en de geldende elektrische voorschriften.
