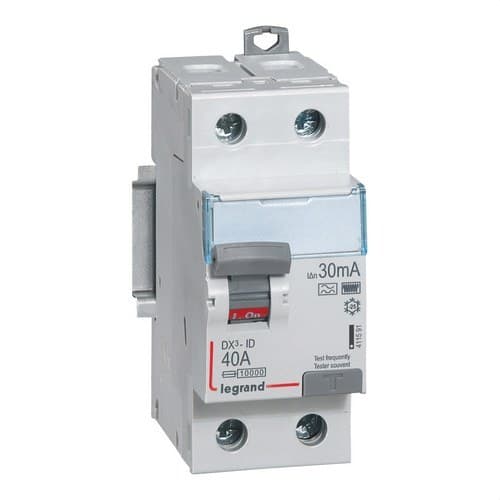

DX3 differentieel 2P 40A 30mA Klasse HPI

De Legrand DX³ 411591 aardlekschakelaar is ontworpen om personen te beschermen tegen elektrische risico’s die verband houden met lekstromen naar aarde. Hij beschikt over 2 polen, een nominale stroom van 40 ampère, een differentiële gevoeligheid van 30 milliampère en een nominale spanning van 230 volt wisselstroom.

Dit model behoort tot het assortiment Legrand HPI hoogimmuniteits-aardlekschakelaars, momenteel door de fabrikant aangeduid als type F. Het ontwerp biedt een hogere immuniteit tegen ongewenst afschakelen veroorzaakt door elektrische storingen, terwijl het verschillende vormen van reststroom kan detecteren.

Type F HPI met versterkte immuniteit

De Legrand 411591 is speciaal ontworpen voor installaties waarin storingen kunnen optreden die ongewenst afschakelen van conventionele aardlekschakelaars kunnen veroorzaken.

Type F kan wisselende reststromen, pulserende gelijkstromen en reststromen met hoge frequentie detecteren, en biedt zo een bescherming die is afgestemd op installaties met elektronische apparatuur en belastingen met vermogenselektronica.

Bovendien draagt de versterkte immuniteit tegen ongewenst afschakelen bij aan het behoud van de bedrijfscontinuïteit in installaties die aan bepaalde elektrische storingen zijn blootgesteld.

Gevoeligheid van 30 milliampère

De aardlekschakelaar heeft een nominale differentiële stroom van 30 milliampère, een waarde die vaak wordt gebruikt voor aanvullende bescherming van personen tegen het risico op elektrische schokken door lekstromen.

Het apparaat bewaakt voortdurend het evenwicht tussen de stroom die het circuit in- en uitgaat. Wanneer het een reststroom detecteert die hoger is dan de ingestelde drempel, schakelt het circuit uit.

Naast de bescherming tegen elektrisch contact helpt de aardlekschakelaar ook de risico’s te verminderen die samenhangen met aanhoudende aardfouten die verhitting of brand kunnen veroorzaken.

2-polige aardlekschakelaar van 40 ampère

Referentie 411591 heeft een 2-polige configuratie voor installaties van 230 volt en ondersteunt een nominale stroom tot 40 ampère.

Dankzij het formaat kunnen de geleiders van het beveiligde circuit gelijktijdig worden onderbroken, wat het isoleren van de installatie vergemakkelijkt bij een lekstroom of wanneer onderhoudswerkzaamheden moeten worden uitgevoerd.

Belangrijk: aardlekschakelaar zonder overbelastingsbeveiliging

De Legrand DX³ 411591 is een aardlekschakelaar zonder geïntegreerde beveiliging tegen overstroom. De hoofdtaak is het detecteren van lekstromen naar aarde.

Daarom moet hij worden gecombineerd met geschikte beveiligingsapparaten tegen overbelasting en kortsluiting, zoals een correct gedimensioneerde installatieautomaat.

Kortsluitvastheid van 10 kiloampère

Het apparaat heeft een kortsluitvastheid van 10 kiloampère en een impulsstroombestendigheid van 3 kiloampère, volgens de door Legrand vermelde technische specificaties.

De nominale isolatiespanning bedraagt 250 volt en de nominale stootspanning loopt op tot 4 kilovolt.

Modulair formaat voor DIN-rail

De aardlekschakelaar is geschikt voor montage op een DIN-rail in verdeelkasten en neemt 2 modules in beslag. Hij is voorzien van bevestigingen aan zowel de boven- als onderzijde voor eenvoudige montage en demontage op de rail.

De inbouwdiepte bedraagt 44 millimeter, met een geschatte afmeting van 35,6 millimeter breed, 94,8 millimeter hoog en 77,8 millimeter diep.

Aansluiting met schroefklemmen

De Legrand 411591 maakt gebruik van schroefklemmen. De voeding wordt aangesloten via de bovenste aansluitingen en de belasting via de onderste aansluitingen.

Hij accepteert meeraderige geleiders met doorsneden tussen 0,75 en 35 vierkante millimeter en massieve geleiders tussen 0,75 en 50 vierkante millimeter, wat de integratie in verdeelkasten met verschillende kabeldoorsneden vergemakkelijkt.

Testknop om de aardlekschakelaar te controleren

Het apparaat is voorzien van een testknop waarmee de correcte werking van het differentieel uitschakelmechanisme kan worden gecontroleerd. Legrand raadt aan deze knop regelmatig te gebruiken om de werking van de aardlekbeveiliging te verifiëren.

Daarnaast beschikt het over een etikethouder om het circuit duidelijk te identificeren en een visuele aanduiding van de in- en uitschakelstanden op de bedieningshendel.

Compatibel met hulpcomponenten uit de DX³-serie

De aardlekschakelaar ondersteunt de toevoeging van compatibele hulpcomponenten uit de Legrand DX³-serie, waardoor signalerings-, bedienings- of besturingsfuncties kunnen worden uitgebreid naargelang de behoeften van de verdeelkast.

Technische kenmerken van de Legrand 411591

• Merk: Legrand.
• Serie: DX³.
• Referentie: 411591.
• EAN: 3245064115919.
• Producttype: aardlekschakelaar.
• Classificatie: type F, HPI superimmuniseerd.
• Aantal polen: 2.
• Nominale stroom: 40 ampère.
• Differentieelgevoeligheid: 30 milliampère.
• Nominale spanning: 230 volt.
• Spanningstype: wisselstroom.
• Frequentie: 50 hertz.
• Kortsluitvastheid: 10 kiloampère.
• Bestendigheid tegen impulsstroom: 3 kiloampère.
• Nominale isolatiespanning: 250 volt.
• Nominale stootspanning: 4 kilovolt.
• Selectieve beveiliging: nee.
• Kortstondige vertraging: ja.
• Aantal modules: 2.
• Montage: DIN-rail.
• Inbouwdiepte: 44 millimeter.
• Breedte: 35,6 millimeter.
• Hoogte: 94,8 millimeter.
• Totale diepte: 77,8 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK04.
• Vervuilingsgraad: 2.
• Bedrijfstemperatuur: tussen -25 en 60 graden Celsius.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Doorsnede voor meeraderige geleider: tussen 0,75 en 35 vierkante millimeter.
• Doorsnede voor massieve geleider: tussen 0,75 en 50 vierkante millimeter.
• Aansluitingstype: schroefklemmen.
• Kleur: grijs RAL 7035.
• Testknop: ja.
• Compatibel met hulpcomponenten: ja.

Superimmuniseerde aardlekschakelaar voor installaties met elektronische apparatuur

De Legrand DX³ 411591 combineert een gevoeligheid van 30 milliampère met type F HPI-technologie met versterkte immuniteit, waardoor het een bijzonder geschikte oplossing is voor circuits met elektronische apparatuur die storingen of complexere reststromen kunnen veroorzaken dan die in conventionele belastingen voorkomen.

Het 2-modules formaat, montage op DIN-rail, nominale stroom van 40 ampère, testknop en compatibiliteit met DX³-hulpcomponenten vergemakkelijken de integratie in residentiële en tertiaire verdeelkasten die een aardlekbeveiliging met hogere immuniteit tegen ongewenst afschakelen vereisen.
