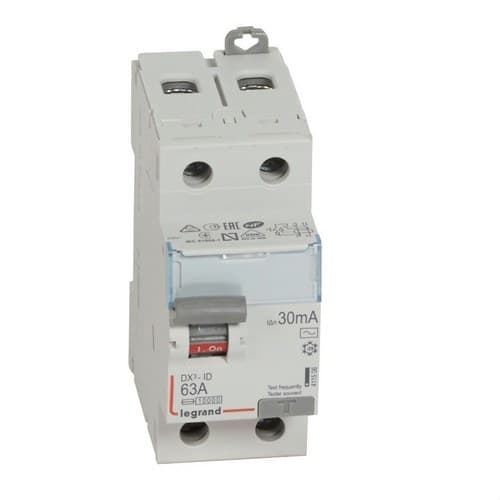

DX3 Differentieel 2P 63A 30mA Klasse AC

De Legrand DX³ 411506 differentieelschakelaar is ontworpen om aardlekstromen te detecteren en het circuit uit te schakelen wanneer deze de ingestelde drempel bereiken. Hij beschikt over 2 polen, een nominale stroom van 63 ampère, een gevoeligheid van 30 milliampère en type AC-technologie voor de detectie van sinusvormige wisselende reststromen.

Met een nominale spanning van 230 volt wisselstroom, een formaat van slechts 2 modules en montage op DIN-rail is deze DX³-differentieelschakelaar geschikt voor elektrische verdeelkasten waar een hoogwaardige differentiële beveiliging in eenfasige circuits vereist is.

Legrand DX³ bipolaire differentieelschakelaar van 63 ampère

De referentie 411506 behoort tot het assortiment DX³-differentieelschakelaars van Legrand. De configuratie met 2 polen maakt het mogelijk om de geleiders van het circuit gezamenlijk af te schakelen wanneer het apparaat een reststroom detecteert die hoger is dan de ingestelde waarde.

De nominale stroom van 63 ampère bepaalt de stroom die onder normale bedrijfsomstandigheden door de differentieelschakelaar kan lopen, mits de installatievoorwaarden en de beveiliging tegen overstroom voor het circuit worden gerespecteerd.

Gevoeligheid van 30 milliampère

De Legrand 411506 heeft een nominale differentiële stroom van 30 milliampère. Het apparaat vergelijkt continu de stroom die door de actieve geleiders loopt en opent het circuit wanneer het een onbalans detecteert die overeenkomt met een aardlek boven de voorziene drempel.

Deze gevoeligheid wordt gebruikt als aanvullende differentiële beveiliging tegen het risico van elektrische schokken en lekstromen, binnen de voorwaarden die door de toepasselijke installatienorm zijn vastgesteld.

Type AC differentieelschakelaar

Dit model behoort tot klasse AC. Differentieelschakelaars van dit type zijn bedoeld om sinusvormige wisselende reststromen te detecteren.

De keuze van het type differentieelschakelaar moet worden gemaakt op basis van de aangesloten belastingen. Voor installaties met elektronische apparatuur die andere vormen van reststroom kunnen genereren, kunnen type A-, F-, B- of andere specifieke technologieën nodig zijn.

Nominale spanning van 230 volt

De differentieelschakelaar is ontworpen voor een nominale spanning van 230 volt wisselstroom en een frequentie van 50 hertz.

De nominale isolatiespanning bedraagt 250 volt en de impulsbestendige spanning bereikt 4 kilovolt.

Kortsluitvastheid van 10 kiloampère

Legrand specificeert voor referentie 411506 een kortsluitvastheid Icw van 10 kiloampère. Ook wordt een impulsstroomvastheid van 0,25 kiloampère vermeld.

Het is belangrijk te weten dat dit product een differentieelschakelaar is en geen magnetothermische beveiliging tegen overbelasting en kortsluiting bevat. Hij moet samen met de juiste overstroombeveiligingen voor het circuit worden geïnstalleerd.

Differentiële beveiliging voor personen en installaties

De differentieelschakelaar is ontworpen om isolatiefouten te detecteren die een stroom naar aarde veroorzaken. Wanneer de lekstroom zijn nominale gevoeligheid overschrijdt, opent het mechanisme het circuit om de voeding te onderbreken.

Naast de bescherming tegen het risico op elektrische schokken helpt de detectie van aanhoudende lekstromen om risico’s als gevolg van isolatiefouten in de installatie te beperken.

Compact formaat van 2 modules

De Legrand DX³ 411506 neemt een breedte in van 2 modules, waardoor hij eenvoudig kan worden geïntegreerd in verdeelkasten naast installatieautomaten, contactoren en andere modulaire apparaten.

Hij is ontworpen voor montage op DIN-rail en heeft een inbouwdiepte van 44 millimeter.

Afmetingen van de Legrand 411506

• Breedte: 35,6 millimeter.
• Hoogte: 94,8 millimeter.
• Diepte: 77,8 millimeter.
• Inbouwdiepte: 44 millimeter.
• Aantal modules: 2.

Deze afmetingen maken het mogelijk om de benodigde ruimte in de verdeelkast nauwkeurig te plannen.

Schroefklemmen voor kabels met grote doorsnede

De differentieelschakelaar is voorzien van schroefaansluitklemmen en ondersteunt zowel kabel als compatibele kamrailsystemen.

De door Legrand opgegeven aansluitcapaciteiten zijn:

• Flexibele of meeraderige geleiders: tussen 0,75 en 35 vierkante millimeter.
• Massieve geleiders: tussen 0,75 en 50 vierkante millimeter.

Deze aansluitcapaciteit vergemakkelijkt de integratie in installaties met hoge stromen en verschillende geleiderdoorsneden.

Voeding van boven of onder

Referentie 411506 maakt elektrische voeding via de boven- of onderzijde mogelijk, wat flexibiliteit biedt bij het ontwerp en de bekabeling van de kast.

Het apparaat ondersteunt aansluiting via kabel en compatibele kamrail, waardoor het eenvoudig te combineren is met andere modulaire componenten uit het Legrand-assortiment.

IP20- en IK04-bescherming

De differentieelschakelaar heeft een beschermingsgraad IP20 wanneer hij volgens de door de fabrikant aangegeven voorwaarden is bekabeld.

De mechanische slagvastheid is IK04, terwijl de voorzijde een bescherming tegen direct contact biedt die geschikt is voor gebruik in correct geïnstalleerde elektrische verdeelkasten.

Breed bedrijfstemperatuurbereik

De Legrand 411506 is ontworpen om te functioneren bij omgevingstemperaturen tussen -25 en 60 graden Celsius.

Voor opslag specificeert de fabrikant een bereik tussen -40 en 70 graden Celsius. Het product heeft een vervuilingsgraad 2.

Compatibel met DX³-hulpapparatuur

Legrand geeft aan dat deze differentieelschakelaar kan worden gecombineerd met compatibele hulpapparatuur uit de DX³-serie, waardoor de mogelijkheden voor bediening, signalering of activering kunnen worden uitgebreid naargelang de behoeften van de elektrische kast.

Hij beschikt ook over een frontale ruimte voor identificatie, wat het labelen van het beveiligde circuit en latere inspectie- of onderhoudswerkzaamheden vergemakkelijkt.

Conform IEC/EN 61008-1

De Legrand DX³ 411506 differentieelschakelaar is ontwikkeld volgens de norm IEC/EN 61008-1, van toepassing op automatische schakelaars die werken op basis van reststroom, zonder ingebouwde overstroombeveiliging.

Deze eigenschap bevestigt dat zijn functie specifiek differentieel is en dat hij moet worden afgestemd op de bijbehorende magnetothermische beveiliging van de installatie.

Technische kenmerken van de Legrand 411506

• Merk: Legrand.
• Serie: DX³.
• Referentie: 411506.
• EAN: 3245064115063.
• Producttype: differentieelschakelaar.
• Type reststroom: AC.
• Aantal polen: 2.
• Nominale stroom: 63 ampère.
• Differentieelgevoeligheid: 30 milliampère.
• Nominale spanning: 230 volt wisselstroom.
• Frequentie: 50 hertz.
• Kortsluitvastheid Icw: 10 kiloampère.
• Impulsstroomvastheid: 0,25 kiloampère.
• Nominale isolatiespanning: 250 volt.
• Impulsbestendige spanning: 4 kilovolt.
• Selectieve beveiliging: nee.
• Kortstondige vertraging: nee.
• Ingebouwde magnetothermische beveiliging: nee.
• Montage: DIN-rail.
• Aantal modules: 2.
• Inbouwdiepte: 44 millimeter.
• Breedte: 35,6 millimeter.
• Hoogte: 94,8 millimeter.
• Diepte: 77,8 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK04.
• Vervuilingsgraad: 2.
• Doorsnede voor flexibele of meeraderige geleider: tussen 0,75 en 35 vierkante millimeter.
• Doorsnede voor massieve geleider: tussen 0,75 en 50 vierkante millimeter.
• Aansluitingstype: schroefklem, kabel en kamrail.
• Voedingsrichting: boven of onder.
• Bedrijfstemperatuur: tussen -25 en 60 graden Celsius.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Kleur: grijs RAL 7035.
• Compatibel met hulpapparatuur: ja.
• Norm: IEC/EN 61008-1.

Bipolaire differentieelschakelaar van 63 ampère voor elektrische verdeelkasten

De Legrand DX³ 411506 combineert een nominale stroom van 63 ampère, een gevoeligheid van 30 milliampère en detectie van reststromen van type AC in een compact formaat van 2 modules.

De montage op DIN-rail, de kortsluitvastheid Icw van 10 kiloampère, het brede aansluitbereik en de compatibiliteit met DX³-hulpapparatuur vergemakkelijken de integratie in elektrische verdeelkasten die een bipolaire differentiële beveiliging op 230 volt vereisen.
