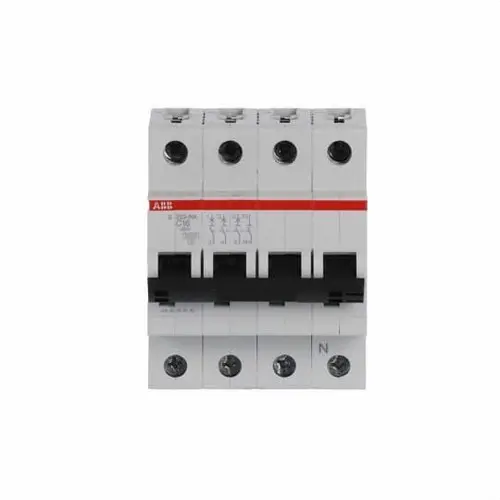

Magnetothermisch S203-C16NA 3P+N 16A Curve C 10kA

De ABB S203-C16NA installatieautomaat, referentie 2CDS253103R0164, is een modulair apparaat uit de System pro M compact S200-serie, bestemd voor de beveiliging van driefasige circuits met nulgeleider tegen overbelasting en kortsluiting. Hij beschikt over een 3P+N-configuratie, een nominale stroom van 16 A en een C-uitloopeigenschap, met drie beveiligde polen en een gelijktijdig geschakelde nul.

De S203-C16NA combineert een vertraagd thermisch uitschakelmechanisme voor bescherming tegen overbelasting met een snel elektromagnetisch mechanisme tegen kortsluiting. Het stroombegrenzende ontwerp, het formaat van 4 modules en de montage op DIN-rail vergemakkelijken de integratie in residentiële, tertiaire en industriële verdeelborden.

3P+N installatieautomaat van 16 A

De ABB S203-C16NA heeft in totaal vier polen: drie beveiligde polen en één nulpool die samen met de fasen wordt in- en uitgeschakeld. Deze configuratie is bijzonder geschikt voor driefasige circuits met nulgeleider waarbij gelijktijdige onderbreking van alle actieve geleiders vereist is.

De nominale stroom bedraagt 16 A en de nulgeleider bevindt zich aan de rechterzijde van het apparaat.

C-uitloopeigenschap

De C-uitloopeigenschap wordt veel gebruikt in elektrische distributie-installaties en circuits met belastingen die matige inschakelstromen kunnen vertonen.

Het thermische mechanisme treedt in werking wanneer een overbelasting gedurende een bepaalde tijd aanhoudt, terwijl de elektromagnetische uitschakelaar snel reageert op hoge kortsluitstromen.

Uitschakelvermogen van 6 kA volgens IEC/EN 60898-1

Volgens IEC/EN 60898-1 specificeert ABB voor de S203-C16NA een nominale kortsluitcapaciteit Icn van 6 kA bij 400 V AC. Dit is de waarde die doorgaans wordt gebruikt wanneer de installatieautomaat wordt gespecificeerd volgens de norm voor automatische schakelaars voor huishoudelijke en soortgelijke installaties.

10 kA Icu volgens IEC/EN 60947-2 bij 400 V

Wanneer het apparaat als conform IEC/EN 60947-2 wordt beschouwd, specificeert ABB een ultiem uitschakelvermogen Icu van 10 kA bij 400 V AC. Daarom kan dit model commercieel worden omschreven als een installatieautomaat van 10 kA.

De door ABB gepubliceerde waarden volgens IEC/EN 60947-2 zijn:

• Icu bij 230 V AC: 20 kA.
• Icu bij 400 V AC: 10 kA.
• Icu bij 440 V AC: 10 kA.
• Ics bij 230 V AC: 15 kA.
• Ics bij 400 V AC: 7,5 kA.
• Ics bij 440 V AC: 7,5 kA.

Bij het vermelden van het uitschakelvermogen van de S203-C16NA is het daarom aan te raden ook de referentienorm te vermelden: 6 kA Icn volgens IEC/EN 60898-1 of 10 kA Icu bij 400 V volgens IEC/EN 60947-2.

Bescherming tegen overbelasting en kortsluiting

De installatieautomaat integreert twee complementaire uitschakelmechanismen:

• Thermische uitschakeling: beschermt de geleiders tegen aanhoudende overbelasting.
• Elektromagnetische uitschakeling: reageert snel op kortsluitstromen.

Deze combinatie maakt het mogelijk de S203-C16NA te gebruiken als algemene beveiliging van circuits binnen de grenzen van zijn elektrische kenmerken en het ontwerp van de installatie.

Energiebegrenzingsklasse 3

De ABB S203-C16NA behoort tot energiebegrenzingsklasse 3. De S200-automaten zijn stroombegrenzende apparaten, ontworpen om de energie die de kortsluiting doorlaat tijdens het uitschakelen van het beveiligingsmechanisme te verminderen.

400 V AC volgens IEC/EN 60898-1

De nominale bedrijfsspanning volgens IEC/EN 60898-1 bedraagt 400 V AC. Volgens IEC/EN 60947-2 loopt de nominale bedrijfsspanning op tot 440 V AC.

De nominale isolatiespanning Ui bedraagt 440 V en de nominale impulsweerstandsspanning Uimp is 4 kV. De nominale frequentie is 50/60 Hz.

4 DIN-modules

De S203-C16NA neemt 4 modules in beslag in de elektrische kast. De afmetingen zijn ongeveer 70 mm breed, 88 mm hoog en 69 mm diep.

Hij is geschikt voor montage op DIN-rails TH35-7,5 en TH35-15 conform IEC 60715 en kan afhankelijk van de behoeften van de kast in verschillende posities worden geïnstalleerd.

Hoogwaardige aansluitklemmen

De hoofdaansluitklemmen accepteren verschillende geleiderdoorsneden, afhankelijk van het gebruikte type kabel:

• Massieve geleider: van 0,75 tot 35 mm².
• Meeraderige/flexibele geleider: van 0,75 tot 25 mm².
• Flexibele geleider met adereindhuls: van 0,75 tot 25 mm².
• Aansluiting via kamrail: tot 10 mm².

Het gespecificeerde aanhaalmoment voor de klemmen bedraagt 2,8 Nm, met gebruik van een Pozidriv 2-schroevendraaier.

Contactstandindicator

Het apparaat beschikt over een visuele indicatie van de contactstand, waardoor de status van de installatieautomaat tijdens bediening of onderhoud eenvoudig kan worden gecontroleerd:

• Rood: contacten gesloten / ON.
• Groen: contacten geopend / OFF.

IP20-bescherming

De schakelaar heeft een beschermingsgraad IP20 als zelfstandig apparaat. Geïnstalleerd in een geschikte behuizing met afdekking kan het beschermingsniveau van de complete opstelling worden bereikt, zoals voorzien door de fabrikant en het ontwerp van de kast.

Bedrijfstemperatuur van -25 tot +55 °C

ABB geeft een omgevingstemperatuurbereik voor bedrijf op van -25 tot +55 °C, met een referentieomgevingstemperatuur van 30 °C. Voor opslag wordt een bereik van -40 tot +70 °C vermeld.

Overspanningscategorie III

De S203-C16NA is geclassificeerd in overspanningscategorie III en vervuilingsgraad 3. De impulsweerstandsspanning Uimp bedraagt 4 kV.

Elektrische levensduur

De technische documentatie van de fabrikant vermeldt een elektrische levensduur tot 20.000 schakelcycli onder de gespecificeerde omstandigheden. Deze duurzaamheid is gericht op een betrouwbare werking in professionele verdeelborden.

Compatibiliteit met System pro M compact-accessoires

De installatieautomaat behoort tot de ABB System pro M compact-familie en ondersteunt de toevoeging van verschillende compatibele accessoires uit het assortiment, zoals hulpcontacten, signaalcontacten en andere hulpapparaten.

ABB biedt bovendien onderaan monteerbare hulpcontacten aan die extra signaalfuncties mogelijk maken met minder zijruimte in de kast. Accessoires moeten afzonderlijk worden geselecteerd en worden niet geacht inbegrepen te zijn bij de installatieautomaat, tenzij uitdrukkelijk vermeld.

Toepassingen van de ABB S203-C16NA

• Driefasige elektrische kasten met nulgeleider.
• Installaties in de tertiaire sector.
• Industriële installaties.
• Verdeelkasten.
• Driefasige circuits van 16 A.
• Commerciële installaties.
• Machines en compatibele hulpkasten.
• Beveiliging van leidingen tegen overbelasting en kortsluiting.

Technische kenmerken van de ABB S203-C16NA

• Merk: ABB.
• Referentie: 2CDS253103R0164.
• Model: S203-C16NA.
• Familie: System pro M compact S200.
• Type: magnetothermische installatieautomaat.
• Configuratie: 3P+N.
• Totaal aantal polen: 4.
• Beveiligde polen: 3.
• Geschakelde nul: ja.
• Positie van de nul: rechts.
• Nominale stroom In: 16 A.
• Uittoopeigenschap: C.
• Uitschakelvermogen Icn volgens IEC/EN 60898-1 bij 400 V: 6 kA.
• Ultiem uitschakelvermogen Icu volgens IEC/EN 60947-2 bij 400 V: 10 kA.
• Icu volgens IEC/EN 60947-2 bij 230 V: 20 kA.
• Icu volgens IEC/EN 60947-2 bij 440 V: 10 kA.
• Ics volgens IEC/EN 60947-2 bij 400 V: 7,5 kA.
• Energiebegrenzingsklasse: 3.
• Nominale spanning volgens IEC/EN 60898-1: 400 V AC.
• Nominale spanning volgens IEC/EN 60947-2: tot 440 V AC.
• Isolatiespanning Ui: 440 V.
• Impulsweerstandsspanning Uimp: 4 kV.
• Frequentie: 50/60 Hz.
• Overspanningscategorie: III.
• Vervuilingsgraad: 3.
• Bescherming tegen overbelasting: thermisch.
• Bescherming tegen kortsluiting: elektromagnetisch.
• Beschermingsgraad: IP20.
• Montage: 35 mm DIN-rail.
• Breedte: 4 modules / 70 mm.
• Hoogte: 88 mm.
• Diepte: 69 mm.
• Doorsnede massieve geleider: 0,75-35 mm².
• Doorsnede flexibele geleider: 0,75-25 mm².
• Aanhaalmoment: 2,8 Nm.
• Standindicator: rood ON / groen OFF.
• Bedrijfstemperatuur: -25 tot +55 °C.
• Opslagtemperatuur: -40 tot +70 °C.
• Vermogensverlies: 10 W onder nominale omstandigheden.
• Verlies per pool: 2,5 W.
• Elektrische levensduur: tot 20.000 cycli.
• Netto gewicht: ongeveer 0,45 kg.
• GTIN/EAN: 4016779532471.
• Normen: IEC/EN 60898-1, IEC/EN 60947-2 en UL 1077.

Modulaire ABB-beveiliging voor driefasige circuits met nulgeleider

De ABB S203-C16NA combineert een 3P+N-configuratie, een nominale stroom van 16 A en C-karakteristiek in een compact apparaat van 4 modules. De thermische en elektromagnetische mechanismen bieden bescherming tegen overbelasting en kortsluiting, terwijl de nulgeleider gelijktijdig met de drie fasen wordt geschakeld.

Het uitschakelvermogen van 6 kA Icn volgens IEC/EN 60898-1 en 10 kA Icu bij 400 V volgens IEC/EN 60947-2, samen met energiebegrenzingsklasse 3 en compatibiliteit met System pro M compact-accessoires, maken het mogelijk om dit apparaat te gebruiken in een breed scala aan verdeelborden in de residentiële, tertiaire en industriële sector.

Belangrijk: de waarde van 10 kA die doorgaans voor deze installatieautomaat wordt vermeld, komt overeen met het ultieme uitschakelvermogen Icu bij 400 V volgens IEC/EN 60947-2. Volgens IEC/EN 60898-1 specificeert ABB een nominaal uitschakelvermogen Icn van 6 kA bij 400 V.
