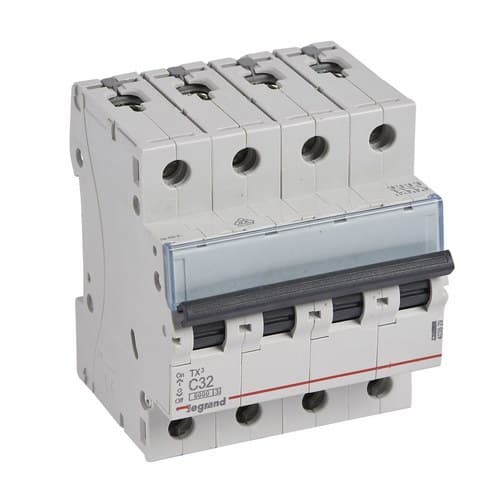

Magnetothermische TX3 4P 32A Curve C Curve C 6kA

De Legrand TX³ 403629 installatieautomaat is een vierpolige automaat ontworpen om elektrische installaties te beschermen tegen overbelasting en kortsluiting. Hij beschikt over 4 beveiligde polen, een nominale stroom van 32 ampère, uitschakelkarakteristiek curve C en een nominale spanning van 400 volt wisselstroom.

Met een afschakelvermogen van 6 kiloampère bij 400 volt volgens EN 60898-1 is deze installatieautomaat uit de TX³-serie geschikt voor integratie in residentiële en commerciële verdeelkasten en andere distributie-installaties. Het modulaire formaat neemt 4 modules in beslag en is geschikt voor montage op DIN-rail.

Legrand TX³ installatieautomaat met 4 polen en 32 ampère

Referentie 403629 behoort tot de reeks Legrand TX³ installatieautomaten. De belangrijkste functie is het beschermen van bekabeling en aangesloten apparatuur tegen overstroom die kan ontstaan door overbelasting of kortsluiting.

Het apparaat combineert thermische beveiliging, bedoeld om in te grijpen bij langdurige overbelasting, met magnetische beveiliging, die snel reageert wanneer een hoge kortsluitstroom optreedt.

Naast de beveiligingsfunctie geeft Legrand aan dat de schakelaar ook kan worden gebruikt om de installatie te bedienen en te isoleren, waardoor het handmatig uitschakelen van het circuit tijdens onderhoud of interventie eenvoudiger wordt.

4 beveiligde polen

De Legrand TX³ 403629 beschikt over 4 totale polen en 4 beveiligde polen. Het mechanisme zorgt ervoor dat de bij het circuit horende geleiders gelijktijdig worden geopend wanneer de installatieautomaat uitschakelt.

Deze vierpolige configuratie is geschikt voor installaties die gelijktijdige beveiliging van vier geleiders met één modulair toestel vereisen.

Nominale stroom van 32 ampère

De nominale stroom van de installatieautomaat bedraagt 32 ampère. Deze waarde moet worden afgestemd op de doorsnede van de geleiders, de eigenschappen van de belasting, de installatiemethode en de voorziene omstandigheden van het circuit.

Een juiste keuze van de installatieautomaat helpt de bekabeling te beschermen tegen stromen die hoger zijn dan wat deze continu kan verdragen.

Uitschakelcurve C

Referentie 403629 heeft een uitschakelcurve C. Bij dit type automaat treedt de onmiddellijke magnetische uitschakeling op wanneer de stroom ongeveer tussen 5 en 10 keer de nominale stroom bereikt.

Voor dit 32 ampère-model specificeert Legrand een magnetische drempel tussen 160 en 320 ampère.

Deze eigenschap maakt het mogelijk om bepaalde kortstondige inschakelstromen te verdragen zonder direct uit te schakelen, terwijl toch een snelle reactie op hoge kortsluitstromen behouden blijft.

Thermische beveiliging tegen overbelasting

Wanneer de stroom door het circuit gedurende een bepaalde tijd boven de nominale waarde uitkomt, zorgt het thermische mechanisme van de installatieautomaat voor het openen van de contacten.

Deze beveiliging helpt oververhitting van bekabeling en andere elektrische componenten te voorkomen die kan ontstaan wanneer een overbelasting te lang aanhoudt.

Magnetische beveiliging tegen kortsluiting

Bij een hoge kortsluitstroom grijpt het magnetische mechanisme snel in om de voeding van het circuit te onderbreken.

De combinatie van beide systemen biedt in één toestel bescherming tegen de twee belangrijkste soorten overstroom die in een elektrische installatie kunnen optreden.

Afschakelvermogen van 6 kiloampère

De Legrand 403629 heeft een nominaal afschakelvermogen Icn van 6 kiloampère bij 400 volt volgens EN 60898-1.

Het afschakelvermogen geeft aan in hoeverre de installatieautomaat een kortsluitstroom veilig kan onderbreken binnen de door de norm en de fabrikant vastgelegde voorwaarden.

Volgens IEC 60947-2 specificeert Legrand bovendien een ultimair afschakelvermogen Icu van 6 kiloampère bij 400 volt en van 10 kiloampère bij 230 volt.

Energiebegrenzingsklasse 3

De installatieautomaat heeft energiebegrenzingsklasse 3, het hoogste niveau dat in EN 60898-1 voor deze parameter wordt voorzien.

De energiebegrenzing helpt de hoeveelheid energie die tijdens een kortsluitsituatie door het circuit loopt te beperken, binnen de voorziene bedrijfsomstandigheden van het toestel.

Nominale spanning van 400 volt

De Legrand TX³ 403629 is ontworpen voor een nominale spanning van 400 volt wisselstroom, met een door de fabrikant opgegeven nominale spanningsbereik van 360 tot 440 volt.

De bedrijfsfrequentie ligt tussen 50 en 60 hertz, waardoor integratie in gangbare wisselstroomdistributienetten mogelijk is.

4-moduleformaat voor DIN-rail

De installatieautomaat is ontworpen voor montage op DIN-rail in de verdeelkast en neemt een breedte in van 4 modules.

De afmetingen zijn ongeveer:

• Breedte: 70,8 millimeter.
• Hoogte: 88 millimeter.
• Diepte: 77,8 millimeter.
• Inbouwdiepte: 44 millimeter.

Het modulaire formaat vergemakkelijkt de installatie naast aardlekschakelaars, contactoren en andere beveiligings- en besturingscomponenten.

Voeding van boven of onder

De Legrand 403629 biedt flexibiliteit bij de bekabeling van de verdeelkast, omdat de voeding zowel van boven als van onder kan worden aangesloten.

De aansluiting kan worden uitgevoerd met koperen kabel of kamrail van het vorktype, mits compatibele componenten worden gebruikt en de montage-instructies van de fabrikant worden gevolgd.

Aansluitcapaciteit voor verschillende kabeldoorsneden

De klemmen zijn geschikt voor geleiders met verschillende doorsneden. Legrand specificeert een maximale capaciteit van:

• Flexibele geleider: tot 25 vierkante millimeter.
• Massieve geleider: tot 35 vierkante millimeter.

Het systeem maakt gebruik van schroefklemmen en is ontworpen voor een stevige aansluiting in de verdeelkast.

Klemmen met IP20-bescherming

De schakelaar heeft een IP20-beschermingsgraad, met klemmen die zijn ontworpen om bescherming te bieden tegen toevallig contact met actieve delen wanneer het toestel correct is geïnstalleerd.

De door Legrand opgegeven slagvastheid is IK02.

Geïntegreerde etikethouder

De voorzijde van de installatieautomaat is voorzien van een etikethouder waarmee het beveiligde circuit duidelijk kan worden geïdentificeerd.

Deze eigenschap vergemakkelijkt onderhoud, inspectie en het terugvinden van circuits in verdeelkasten met meerdere beveiligingscomponenten.

Compatibel met Legrand DX³-hulpcontacten

De TX³ 403629 installatieautomaat kan worden uitgerust met bepaalde hulpcontacten en accessoires uit de Legrand DX³-serie, waardoor extra bedienings- of signaalfuncties kunnen worden toegevoegd.

Legrand voorziet ook in aansluiting van aluminium geleiders via het specifieke compatibele aansluitaccessoire dat voor de reeks wordt aangegeven.

Breed toepassingsgebied voor installatieomstandigheden

De technische fiche van het product vermeldt een vervuilingsgraad 2 en een opslagtemperatuur tussen -40 en 70 graden Celsius.

Het toestel is uitgevoerd in grijs, vergelijkbaar met RAL 7035, en Legrand classificeert het als een halogeenvrij product.

Conform EN 60898-1

De Legrand TX³ 403629 voldoet aan de toepasselijke eisen van de norm EN 60898-1 voor installatieautomaten bestemd voor huishoudelijke elektrische installaties en soortgelijke toepassingen.

De referentie beschikt bovendien over AENOR-certificering, waarin de 4 polen, 400 volt, 32 ampère, curve C, afschakelvermogen van 6 kiloampère en energiebegrenzingsklasse 3 worden bevestigd.

Technische kenmerken van de Legrand 403629

• Merk: Legrand.
• Serie: TX³.
• Referentie: 403629.
• EAN: 3245064036290.
• Producttype: installatieautomaat.
• Aantal polen: 4.
• Aantal beveiligde polen: 4.
• Nominale stroom: 32 ampère.
• Uitschakelcurve: C.
• Magnetische drempel: tussen 160 en 320 ampère.
• Nominale spanning: 400 volt wisselstroom.
• Nominaal spanningsbereik: tussen 360 en 440 volt.
• Frequentie: tussen 50 en 60 hertz.
• Afschakelvermogen Icn volgens EN 60898-1 bij 400 volt: 6 kiloampère.
• Afschakelvermogen Icu volgens IEC 60947-2 bij 400 volt: 6 kiloampère.
• Afschakelvermogen Icu volgens IEC 60947-2 bij 230 volt: 10 kiloampère.
• Energiebegrenzingsklasse: 3.
• Aantal modules: 4.
• Montage: DIN-rail.
• Breedte: 70,8 millimeter.
• Hoogte: 88 millimeter.
• Diepte: 77,8 millimeter.
• Inbouwdiepte: 44 millimeter.
• Beschermingsgraad: IP20.
• Slagvastheid: IK02.
• Vervuilingsgraad: 2.
• Maximale capaciteit met flexibele geleider: 25 vierkante millimeter.
• Maximale capaciteit met massieve geleider: 35 vierkante millimeter.
• Aansluitingstype: schroefklem, kabel of kamrail.
• Voedingsrichting: boven of onder.
• Opslagtemperatuur: tussen -40 en 70 graden Celsius.
• Kleur: grijs RAL 7035.
• Halogeenvrij: ja.
• Etikethouder: geïntegreerd.
• Compatibel met DX³-hulpcontacten: ja.
• Hoofdnorm: EN 60898-1.

Vierpolige beveiliging voor elektrische installaties

De Legrand TX³ 403629 installatieautomaat combineert 32 ampère, curve C, 4-polige beveiliging en een afschakelvermogen van 6 kiloampère bij 400 volt in een compact formaat van 4 modules.

De montage op DIN-rail, voeding van boven of onder, capaciteit voor geleiders tot 35 vierkante millimeter, etikethouder en compatibiliteit met DX³-hulpcontacten maken integratie in verdeelkasten eenvoudig voor een doeltreffende bescherming tegen overbelasting en kortsluiting.
