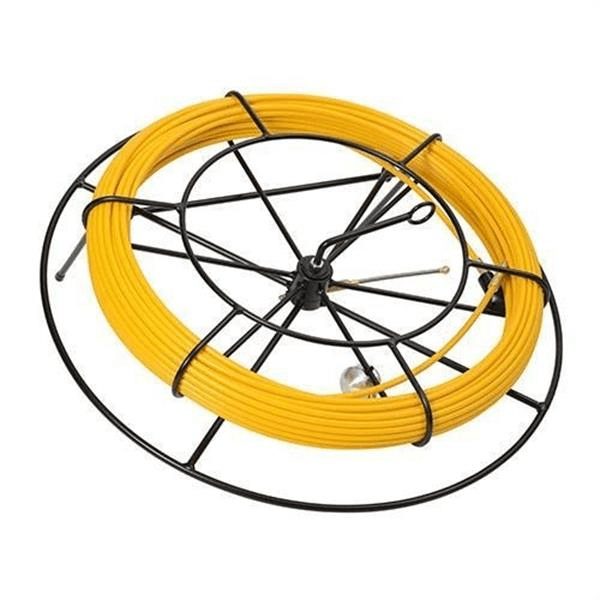

Kabeldoorvoer zelfvoedende gele vezel 6mm VH600 - Rol van 50 meter

De Estiare VH600 zelfaangedreven glasvezel kabeltrekker, referentie 30617050, is een industriële kabeltrekker van 50 meter lengte en 6 millimeter diameter, vervaardigd uit glasvezelstaaf met polypropyleen coating. De hoge stijfheid en duwkracht maken hem bijzonder geschikt voor het invoeren en trekken van kabels in lange leidingen, vooral bij rechte trajecten of trajecten met weinig bochten.

De trekveer wordt geleverd in een VH600-container die transport, opslag en gebruik tijdens installatiewerkzaamheden vergemakkelijkt. Hij is voorzien van verwisselbare uiteinden en een accessoireset bestaande uit een 30 millimeter aluminium rolkop, een flexibele geleidekop van 8 millimeter en een messing trekogen van 8 millimeter, allemaal met M5-aansluiting.

Industriële glasvezel kabeltrekker van 50 meter

Referentie 30617050 maakt deel uit van het assortiment industriële kabeltrekkers met middelgrote diameter van Estiare, verkocht onder het merk Anguila. Hij is bedoeld voor kabeltrekwerk in professionele installaties waar grotere afstanden nodig zijn dan bij huishoudelijke trekveren gebruikelijk zijn.

De fabrikant classificeert industriële kabeltrekkers van 6 millimeter voor toepassingen in binnen- en buiteninstallaties, met name in winkelcentra, logistieke centra, industriële hallen en andere installaties waar de trekafstanden aanzienlijk kunnen zijn.

Glasvezelstaaf met polypropyleen coating

De trekveer is opgebouwd uit een glasvezelstaaf met polypropyleen coating. Deze combinatie biedt een hoge stijfheid en duwkracht, terwijl de buitenlaag de vezel beschermt en het glijden door de leiding bevordert.

Estiare benadrukt glasvezel vanwege de grote duwkracht en de lage wrijving in rechte trajecten. Omdat het een materiaal zonder geheugeneffect is, behoudt de staaf doorgaans een rechte baan en wordt de toegepaste kracht vanaf het invoereinde efficiënt overgebracht.

Grote duwkracht voor lange trajecten

Glasvezel is het materiaal in het Estiare-assortiment met een van de hoogste duwcapaciteiten. Dit is vooral nuttig bij lange leidingen, waar de opbouw van wrijving de voortgang van flexibelere materialen kan bemoeilijken.

De hoge stijfheid maakt het mogelijk de kracht over de volledige 50 meter van de trekveer over te brengen, waardoor de voortgang in brede buizen en overwegend rechte trajecten wordt vergemakkelijkt.

Hoge torsieoverdracht

Naast de duwkracht draagt de glasvezelstaaf de torsiekracht efficiënt over langs de kabeltrekker. De fabrikant geeft aan dat dit materiaal niet gemakkelijk om zijn as draait, waardoor de aan het uiteinde aangebrachte beweging bij bepaalde geleidingshandelingen goed kan worden doorgegeven.

Diameter van 6 millimeter

De trekveer heeft een buitendiameter van 6 millimeter, behorend tot de industriële middelgrote diameterreeks van Estiare.

• Diameter van de trekveer: 6 millimeter.
• Lengte: 50 meter.
• Materiaal: glasvezel.
• Coating: polypropyleen.
• Kleur: geel.

Voor leidingen met middelgrote diameter

Estiare raadt zijn industriële kabeltrekkers van 6 millimeter aan voor leidingen met een diameter van ongeveer 40 tot 140 millimeter.

De uiteindelijke keuze moet worden gemaakt op basis van zowel de buisdiameter als de lengte, het aantal bochten, de interne bezetting en de moeilijkheidsgraad van het traject.

Draaidiameter van ongeveer 15 centimeter

Volgens de technische informatie van de fabrikant voor glasvezeltrekkers van 6 millimeter heeft dit materiaal een draaidiameter van ongeveer 15 centimeter.

Het gedrag is vooral gericht op rechte trajecten. Glasvezel is een stijf materiaal en te scherpe buigradii moeten worden vermeden.

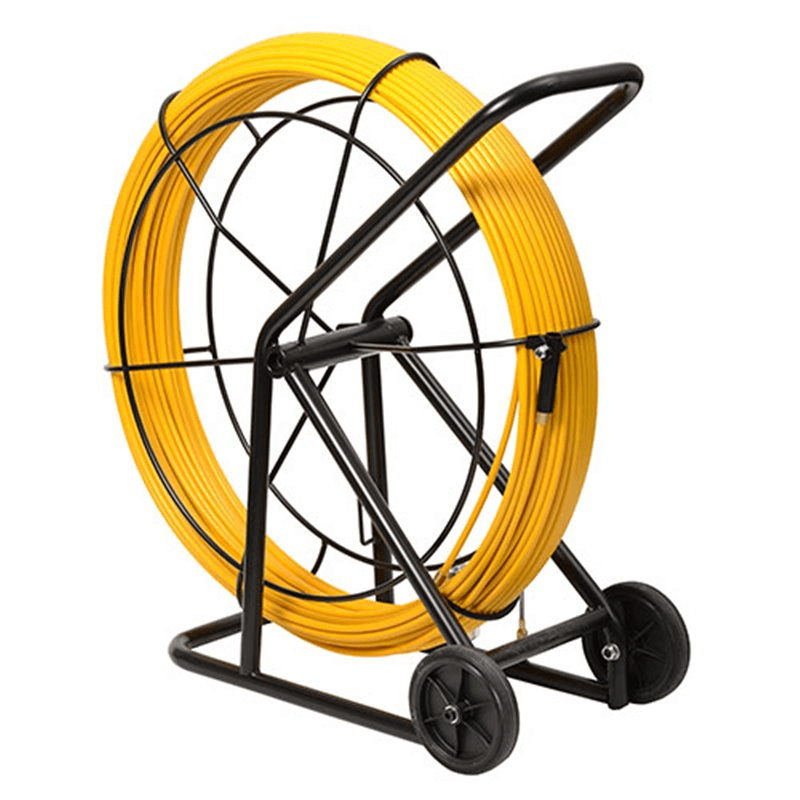

VH600-container inbegrepen

Referentie 30617050 wordt geleverd met de VH600-container, ontworpen om de trekveer op te bergen en te hanteren tijdens installatiewerkzaamheden.

De container houdt de 50 meter staaf geordend en vergemakkelijkt zowel het uitrollen als het terughalen na het trekken van de kabel.

Deze configuratie is bijzonder praktisch bij lange trekveren, omdat ze helpt de kabeltrekker te controleren tijdens transport, opslag en gebruik.

Verwisselbare M5-uiteinden

De trekveer is voorzien van verwisselbare uiteinden, zodat verschillende accessoires kunnen worden gemonteerd afhankelijk van de fase van het werk.

Het systeem gebruikt een M5-aansluiting, compatibel met de bijbehorende accessoires uit het professionele assortiment van Estiare/Anguila.

Inbegrepen accessoires

De officiële catalogus vermeldt de accessoireset C + D + E voor deze referentie:

• 1 aluminium rolkop van 30 millimeter, M5, referentie 4.2001.000.
• 1 flexibele geleidekop van 8 millimeter, M5, referentie 4.1002.000.
• 1 messing trekogen van 8 millimeter, M5, referentie 4.3002.000.

Deze accessoires maken het mogelijk de trekveer zo te configureren dat hij gemakkelijker door de leiding kan worden ingebracht en vervolgens kabels kan grijpen en meeslepen.

Flexibele geleidekop van 8 millimeter

De meegeleverde flexibele geleidekop heeft een diameter van 8 millimeter en een M5-aansluiting. De functie is het vergemakkelijken van de voortgang van de trekveer door de leiding en het helpen overwinnen van richtingsveranderingen binnen de toelaatbare grenzen voor de staaf.

Aluminium rolkop van 30 millimeter

De set bevat een aluminium rolkop van 30 millimeter met M5-aansluiting, ontworpen als hulpaccessoire voor het doorvoeren van de trekveer.

Messing trekogen

Voor de trekfase wordt een messing trekogen van 8 millimeter met M5-aansluiting meegeleverd. Hiermee kan het uiteinde van de kabeltrekker via het juiste systeem aan de kabel of het te trekken element worden bevestigd.

Gewicht van de set 7,35 kilogram

De officiële Estiare-catalogus vermeldt een gewicht van 7,35 kilogram voor de versie van 6 millimeter, 50 meter en VH600-container.

Dit gewicht heeft betrekking op de complete set met container en biedt een nuttige referentie voor transport, opslag en hantering op de werkplek.

Bijzonder geschikt voor rechte trajecten

Door de mechanische eigenschappen van glasvezel is deze trekveer bijzonder effectief in rechte trajecten en leidingen waar een hoge duwkracht nodig is.

Het geringe geheugeneffect en de stijfheid van de staaf helpen de wrijving te beperken die kan ontstaan wanneer een flexibelere trekveer binnen de buis kronkelige vormen aanneemt.

Professioneel gebruik in binnen- en buiteninstallaties

De industriële 6 millimeter reeks is gericht op professioneel kabeltrekwerk in installaties zoals:

• Industriële hallen.
• Logistieke centra.
• Winkelcentra.
• Grote elektrische installaties.
• Binnen- en buitenleidingen.
• Telecommunicatienetwerken en bekabeling.
• Renovatie- en uitbreidingswerken aan installaties.

Voorzorgsmaatregelen tijdens gebruik

Glasvezel biedt een hoge stijfheid en duwkracht, maar is ook een materiaal dat correct moet worden behandeld. Estiare waarschuwt dat het kan beschadigen als er lussen, knikken of overmatige buigingen worden gevormd.

Tijdens het invoeren en terughalen van de trekveer wordt aanbevolen ruime bochtradii aan te houden en de staaf niet te forceren wanneer er een belangrijke obstructie wordt aangetroffen.

Als de kabeltrekker een abnormale weerstand ondervindt, moet eerst de oorzaak worden opgespoord voordat verder wordt geduwd om schade aan de vezel te voorkomen.

Voordelen van de Estiare VH600 glasvezel kabeltrekker

• 50 meter lengte voor leidingen met een aanzienlijk traject.
• 6 millimeter diameter voor industrieel gebruik.
• Glasvezel met polypropyleen coating.
• Hoge duwkracht in rechte trajecten.
• Laag geheugeneffect.
• Goede torsieoverdracht.
• Verwisselbare M5-uiteinden.
• VH600-container inbegrepen.
• Drie accessoires inbegrepen voor het invoeren en trekken van kabels.
• Gele kleur voor snelle herkenning.

Technische kenmerken van de Estiare 30617050

• Merk: Estiare / Anguila.
• Referentie: 30617050.
• Type: industriële kabeltrekker.
• Materiaal van de staaf: glasvezel.
• Coating: polypropyleen.
• Diameter: 6 millimeter.
• Lengte: 50 meter.
• Kleur: geel.
• Container: VH600.
• Uiteinden: verwisselbaar.
• Draad van accessoires: M5.
• Gewicht van de set: 7,35 kilogram.
• Aangegeven draaidiameter voor 6 millimeter glasvezel: ongeveer 15 centimeter.
• Aanbevolen leidingen voor de reeks: ongeveer 40 tot 140 millimeter.
• Inbegrepen accessoire 1: aluminium rolkop van 30 millimeter.
• Inbegrepen accessoire 2: flexibele geleidekop van 8 millimeter.
• Inbegrepen accessoire 3: messing trekogen van 8 millimeter.

Glasvezel kabeltrekker voor lange en veeleisende trajecten

De Estiare 30617050 VH600 van 50 meter is een oplossing die speciaal is gericht op de professional die een stijve trekveer nodig heeft met hoge duwcapaciteit, geschikt voor kabeltrekwerk in lange leidingen. De 6 millimeter glasvezelstaaf met polypropyleen coating is geoptimaliseerd om wrijving in rechte trajecten te verminderen en de vanaf het uiteinde van de trekveer aangebrachte kracht efficiënt over te brengen.

De levering met VH600-container, verwisselbare uiteinden en drie M5-accessoires biedt een complete set voor zowel het invoeren van de trekveer als het daarna meeslepen van de kabel, terwijl de 50 meter staaf geordend en beschermd blijft tijdens transport en dagelijks gebruik.
