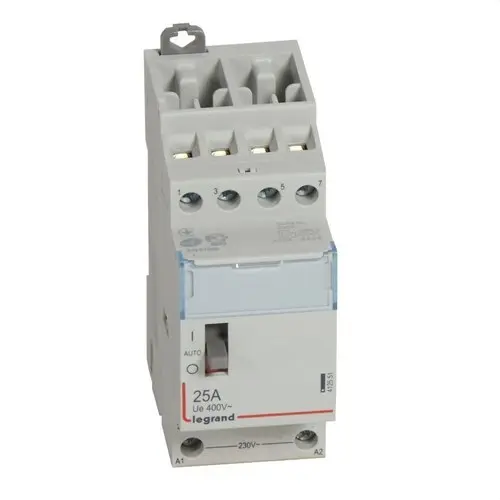

Contactor 25A 4NO 230V

De Legrand CX³ contactor 412551 is een modulair apparaat ontworpen voor afstandsbediening van elektrische belastingen. Het beschikt over 4 polen met 4 normaal open contacten, een nominale stroom van 25 ampère, een vermogenscircuit van 400 volt wisselstroom en een stuurspoel van 230 volt wisselstroom.

De vierpolige configuratie maakt het mogelijk om meerdere geleiders gelijktijdig te schakelen met één enkele stuursignaal. Het is bijzonder geschikt voor het schakelen van verlichtingscircuits, verwarmingssystemen, pompen en andere compatibele belastingen, en wordt op een DIN-rail gemonteerd met een inbouwbreedte van slechts 2 modules.

Legrand CX³ vierpolige contactor van 25 ampère

De referentie 412551 behoort tot de modulaire CX³-contactoren van Legrand. Hij is voorzien van 4 normaal open vermogenscontacten, die open blijven wanneer de spoel niet bekrachtigd is en sluiten wanneer zij de overeenkomstige stuurspanning ontvangt.

Deze werking maakt het mogelijk het stuurcircuit elektrisch te scheiden van het vermogenscircuit, zodat een stuursignaal belastingen met een hoger verbruik kan in- of uitschakelen zonder dat de volledige vermogensstroom rechtstreeks door het apparaat hoeft te lopen dat het commando geeft.

Stuurspoel van 230 volt

De Legrand 412551 is uitgerust met een bekrachtigingsspoel van 230 volt wisselstroom. Het door de fabrikant opgegeven stuurspanningsbereik ligt tussen 195 en 253 volt.

Wanneer de spoel wordt bekrachtigd, schakelt het elektromagnetische mechanisme de 4 normaal open contacten en kunnen de aangesloten belastingen worden gevoed. Wanneer het stuursignaal wegvalt, keert de contactor terug naar zijn overeenkomstige bedrijfstoestand.

De nominale frequentie van de stuur- en vermogenscircuits is 50 of 60 hertz.

4 normaal open contacten

Deze contactor beschikt over 4 polen en 4 normaal open contacten, zonder normaal gesloten hoofdcontacten.

De configuratie maakt het mogelijk tot vier geleiders gezamenlijk te schakelen, waardoor hij bijzonder geschikt is voor driefasige circuits en andere toepassingen waarbij een gelijktijdige onderbreking van meerdere polen nodig is.

Stroom van 25 ampère afhankelijk van de belasting

De stroom die een contactor kan schakelen, hangt af van het type belasting en de gebruikscategorie. Voor de referentie 412551 specificeert Legrand een gebruiksstroom van 25 ampère in de categorieën AC-7a of AC-1.

Deze categorieën zijn voornamelijk gekoppeld aan ohmse of licht inductieve belastingen, zoals bepaalde verwarmingssystemen en andere vermogensapplicaties.

Voor belastingen in de categorieën AC-7b of AC-3 is de door Legrand opgegeven gebruiksstroom 10 ampère. Daarom moet de keuze van de contactor worden gemaakt op basis van zowel de stroom van het circuit als de aard van de te regelen belasting.

Vermogenscircuit van 400 volt

De contactor is ontworpen voor een nominale bedrijfsspanning van 400 volt wisselstroom. Deze eigenschap, samen met de 4 polen, maakt gebruik in elektrische verdeelkasten mogelijk waar compatibele vierpolige circuits moeten worden geschakeld.

De spanning van het vermogenscircuit mag niet worden verward met die van de spoel: het hoofdcircuit werkt op 400 volt, terwijl de stuurspoel op 230 volt werkt.

Voor verlichting, verwarming en pompen

Legrand geeft deze referentie aan voor de regeling van hoog energieverbruikende belastingen, zoals verwarmingssystemen, verlichtingsinstallaties en pompen.

Hij kan worden geïntegreerd met schakelaars, tijdschakelaars, thermostaten, regelsystemen en andere apparaten die het juiste signaal aan de 230 volt spoel kunnen leveren.

Deze configuratie maakt het mogelijk apparatuur vanuit de verdeelkast automatisch in en uit te schakelen zonder de vermogenskring rechtstreeks te hoeven bedienen.

Capaciteit voor verschillende verlichtingsbelastingen

Naast de nominale stroom geeft Legrand specifieke waarden voor verschillende verlichtingstechnologieën.

• Maximale belasting voor gloeilampen: 3.000 watt.
• Maximale belasting voor fluorescentielampen: 2.100 voltampère.
• Maximale belasting voor fluorescentielampen in duo-circuit: 2.200 voltampère.
• Maximale belasting voor parallel gecompenseerde fluorescentielampen: 1.000 voltampère.

Deze waarden moeten altijd worden gecombineerd met de specifieke kenmerken van de armaturen, hun inschakelstromen en de omstandigheden van het circuit.

Handmatige frontbediening

De contactor is voorzien van een handmatige bediening aan de voorzijde waarmee het apparaat rechtstreeks kan worden bediend tijdens controle-, test- of onderhoudswerkzaamheden.

Het mechanisme maakt permanente standen van inschakeling of uitschakeling zonder automatische terugkeer mogelijk, wat diagnose en interventie aan de installatie vergemakkelijkt.

Compact formaat van 2 modules

De Legrand CX³ 412551 is ontworpen voor montage op DIN-rail en neemt slechts 2 modules in beslag, wat de integratie in elektrische verdeelkasten met beperkte ruimte vergemakkelijkt.

De afmetingen zijn ongeveer:

• Breedte: 35,6 millimeter.
• Hoogte: 94,9 millimeter.
• Diepte: 72,6 millimeter.
• Inbouwdiepte: 44 millimeter.

Montage op DIN-rail

De contactor is voorzien van bevestigingssystemen die de montage op DIN-rail in de verdeelkast vergemakkelijken.

De serie maakt bovendien het plaatsen en installeren van kamrails van het vorktype aan de bovenzijde mogelijk, wat bepaalde voedingsconfiguraties in combinatie met andere modulaire apparaten vereenvoudigt.

Labelhouder voor circuitidentificatie

De voorzijde is voorzien van een labelhouder waarmee de functie van de contactor of de belasting die hij schakelt duidelijk kan worden geïdentificeerd.

Deze eigenschap vergemakkelijkt inspectie en onderhoud in kasten met meerdere circuits, zodat het betreffende apparaat snel kan worden gelokaliseerd.

Compatibel met Legrand-hulpcontacten

De referentie 412551 kan worden aangevuld met compatibele Legrand-hulpapparatuur. De fabrikant geeft specifiek de mogelijkheid aan om het hulpcontact met referentie 412430 toe te voegen.

Deze accessoires maken het mogelijk de signalering of besturing uit te breiden wanneer het ontwerp van de installatie dit vereist.

IP2X-bescherming

De contactor heeft een beschermingsgraad IP2X. Eenmaal correct geïnstalleerd in de verdeelkast biedt het ontwerp bescherming tegen toegang tot gevaarlijke delen volgens de voorwaarden die voor deze beschermingsgraad zijn gedefinieerd.

Conform IEC/EN 61095

De Legrand CX³ 412551 is vervaardigd volgens de norm IEC/EN 61095, van toepassing op elektromechanische contactoren bestemd voor huishoudelijk gebruik en vergelijkbare toepassingen.

De technologie betreft een monostabiele elektromagnetische contactor die is ontworpen om belastingen op afstand te regelen via een elektrisch signaal.

Technische kenmerken van de Legrand 412551

• Merk: Legrand.
• Serie: CX³.
• Referentie: 412551.
• EAN: 3245064125512.
• Producttype: modulaire vermogenscontactor.
• Technologie: monostabiele elektromagnetische contactor.
• Aantal polen: 4.
• Normaal open contacten: 4.
• Normaal gesloten contacten: geen.
• Gebruiksstroom AC-7a of AC-1: 25 ampère.
• Gebruiksstroom AC-7b of AC-3: 10 ampère.
• Nominale spanning van het vermogenscircuit: 400 volt wisselstroom.
• Nominale spoelspanning: 230 volt wisselstroom.
• Stuurspanningsbereik: tussen 195 en 253 volt.
• Frequentie: 50 of 60 hertz.
• Maximale belasting voor gloeilampen: 3.000 watt.
• Maximale belasting voor fluorescentielampen: 2.100 voltampère.
• Maximale belasting voor fluorescentielampen in duo-circuit: 2.200 voltampère.
• Maximale belasting voor parallel gecompenseerde fluorescentielampen: 1.000 voltampère.
• Handmatige frontbediening: ja.
• Montage: DIN-rail.
• Aantal modules: 2.
• Breedte: 35,6 millimeter.
• Hoogte: 94,9 millimeter.
• Diepte: 72,6 millimeter.
• Inbouwdiepte: 44 millimeter.
• Beschermingsgraad: IP2X.
• Labelhouder: ja.
• Compatibel met hulpapparatuur: ja.
• Door Legrand aangegeven hulpcontact: referentie 412430.
• Norm: IEC/EN 61095.

Vierpolige contactor voor het automatiseren van belastingen vanuit de verdeelkast

De Legrand CX³ 412551 combineert 4 normaal open contacten, een stroom tot 25 ampère, een stuurspoel van 230 volt en een vermogenscircuit van 400 volt in een compact formaat van slechts 2 modules.

De vierpolige configuratie, handmatige frontbediening, montage op DIN-rail en compatibiliteit met hulpapparatuur maken integratie in automatiseringssystemen voor verlichting, verwarming, pompen en andere compatibele belastingen mogelijk, mits gekozen volgens de overeenkomstige gebruikscategorie.
