Contactor 40A 2NO 230V

De Legrand CX³-contactor 412545 is een modulair apparaat ontworpen voor de afstandbediening van elektrische belastingen. Het beschikt over 2 polen met 2 normaal open contacten, een nominale stroom van 40 ampère en een stuurspoel van 230 volt wisselstroom.

Het is bijzonder geschikt voor het schakelen van belastingen zoals verlichtingscircuits, verwarmingssystemen en pompen. De montage op DIN-rail, het formaat van 2 modules en de handmatige frontbediening vergemakkelijken de integratie in residentiële en tertiaire verdeelborden en andere automatiserings- en regelinstallaties.

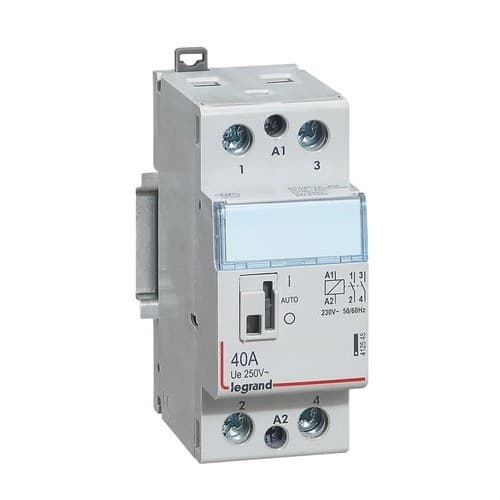

Legrand CX³-contactor van 40 ampère en 2 normaal open contacten

Referentie 412545 behoort tot het assortiment modulaire CX³-contactors van Legrand. Hij is voorzien van 2 normaal open vermogenscontacten, die open blijven wanneer de spoel niet bekrachtigd is en sluiten wanneer het apparaat het overeenkomstige stuursignaal ontvangt.

Deze configuratie maakt het mogelijk een elektrische belasting in- en uit te schakelen via een extern commando, waarbij het stuurcircuit van het vermogenscircuit wordt gescheiden.

Stuurspoel van 230 volt

De contactor is uitgerust met een 230 volt wisselstroom stuurspoel. Legrand specificeert een bekrachtigingsspanningsbereik tussen 195 en 253 volt.

Wanneer spanning op de spoel wordt gezet, bedient het mechanisme de vermogenscontacten en kan de aangesloten belasting worden gevoed. Wanneer het stuursignaal wegvalt, keren de contacten terug naar hun normale toestand.

Stroomsterkte tot 40 ampère

De Legrand 412545 ondersteunt een gebruiksstroom van 40 ampère in de categorieën AC-7a of AC-1, gebruikt voor voornamelijk ohmse of licht inductieve belastingen.

Voor toepassingen in de categorieën AC-7b of AC-3, gekoppeld aan bepaalde motorbelastingen, bedraagt de door Legrand opgegeven gebruiksstroom 22 ampère.

De keuze van de contactor moet worden gemaakt rekening houdend met zowel de stroomsterkte als het type belasting en de bijbehorende gebruikscategorie.

Bedrijfsspanning van 250 volt

Deze bipolaire contactor is ontworpen voor een nominale bedrijfsspanning van 250 volt wisselstroom. De 2 polen maken gelijktijdige schakeling van twee geleiders mogelijk met één enkele stuuractie.

Deze configuratie is bijzonder geschikt voor eenfasige circuits en andere toepassingen die compatibel zijn met de elektrische kenmerken van het apparaat.

Besturing van verlichting, verwarming en pompen

Legrand specificeert deze contactor voor de besturing van zware belastingen, waaronder verlichtingsinstallaties, verwarmingssystemen en pompen.

Het apparaat maakt het mogelijk dat een stuursignaal het in- en uitschakelen van het vermogenscircuit beheert, waardoor integratie met thermostaten, tijdschakelaars, energiebeheersystemen en andere compatibele automatiseringsapparaten wordt vergemakkelijkt.

Handmatige frontbediening

De Legrand CX³ 412545 is voorzien van een handmatige bediening die vanaf de voorkant toegankelijk is na het verwijderen van de betreffende afdekking.

Deze bediening maakt het mogelijk de contactor rechtstreeks te bedienen voor test-, controle- en onderhoudswerkzaamheden. Legrand geeft de mogelijkheid aan om een permanente stand voor inschakeling of uitschakeling te selecteren zonder automatische terugkeer.

Modulair formaat van 2 modules

De contactor is ontworpen voor installatie op DIN-rail en neemt een breedte in van 2 modules, waardoor integratie naast installatieautomaten, aardlekschakelaars, tijdschakelaars, impulsrelais en andere modulaire apparaten wordt vergemakkelijkt.

Hij beschikt over twee bevestigingssystemen voor de DIN-rail, geplaatst aan de boven- en onderzijde, om installatie en demontage te vereenvoudigen.

Compatibel met voedingskam

Het ontwerp maakt de installatie van een vorktype voedingskam aan de bovenzijde mogelijk, wat bepaalde elektrische verdeelconfiguraties in de kast vergemakkelijkt.

Het CX³-assortiment maakt het zo mogelijk een nette installatie te behouden en de bekabeling te vereenvoudigen wanneer compatibele modulaire apparaten worden gebruikt.

Labelhouder voor circuitidentificatie

De voorkant is voorzien van een labelhouder om de door de contactor bestuurde belasting of het circuit duidelijk te identificeren.

Deze eigenschap is bijzonder nuttig in verdeelborden met talrijke apparaten, omdat ze onderhoud, inspectie en circuitlokalisatie vergemakkelijkt.

Compatibel met Legrand-hulpcontacten

De contactor kan worden aangevuld met compatibele hulpapparatuur. Legrand geeft specifiek de mogelijkheid aan om hulpcontact referentie 412431 te installeren, waardoor de controle- en signaalfuncties van het apparaat kunnen worden uitgebreid.

Geschikt voor verschillende verlichtingsbelastingen

Legrand geeft specifieke belastingswaarden voor verschillende verlichtingstechnologieën. Voor gloeilampen bedraagt de aangegeven maximale belasting 5.000 watt.

In installaties met fluorescentielampen is de aangegeven maximale capaciteit 3.100 voltampère, terwijl deze in duo-circuits oploopt tot 3.400 voltampère. Voor parallel gecompenseerde fluorescentie-installaties is de opgegeven waarde 1.400 voltampère.

Bescherming en normering

De contactor heeft een beschermingsgraad IP2X en is vervaardigd volgens de norm IEC/EN 61095, van toepassing op elektromechanische contactors voor huishoudelijke installaties en soortgelijk gebruik.

Referentie 412545 beschikt bovendien over officiële productcertificeringen voor de CX³-gamma.

Technische kenmerken van de Legrand 412545

• Merk: Legrand.
• Serie: CX³.
• Referentie: 412545.
• EAN: 3245064125451.
• Producttype: modulaire vermogenscontactor.
• Aantal polen: 2.
• Normaal open contacten: 2.
• Normaal gesloten contacten: geen.
• Gebruiksstroom AC-7a of AC-1: 40 ampère.
• Gebruiksstroom AC-7b of AC-3: 22 ampère.
• Nominale bedrijfsspanning: 250 volt wisselstroom.
• Nominale spoelspanning: 230 volt wisselstroom.
• Bekrachtigingsspanningsbereik: tussen 195 en 253 volt.
• Toepassingen: verlichting, verwarming en pompen.
• Handmatige frontbediening: ja.
• Montage: DIN-rail.
• Aantal modules: 2.
• Breedte: 68 millimeter.
• Hoogte: 94 millimeter.
• Diepte: 35,6 millimeter.
• Inbouwdiepte: 44 millimeter.
• Beschermingsgraad: IP2X.
• Maximale belasting voor gloeilampen: 5.000 watt.
• Maximale belasting voor fluorescentielampen: 3.100 voltampère.
• Maximale belasting voor fluorescentielampen in duo-circuit: 3.400 voltampère.
• Maximale belasting voor parallel gecompenseerde fluorescentielampen: 1.400 voltampère.
• Compatibel met hulpcontacten: ja.
• Door Legrand aangegeven hulpcontact: referentie 412431.
• Norm: IEC/EN 61095.

Bipolaire contactor voor automatisering van belastingen

De Legrand CX³ 412545 combineert een stroomsterkte tot 40 ampère, 2 normaal open contacten en een 230 volt spoel in een modulair formaat van 2 modules.

De handmatige frontbediening, montage op DIN-rail, compatibiliteit met hulpcontacten en het vermogen om verlichting, verwarming en pompen te regelen maken hem tot een praktische oplossing voor het automatiseren van elektrische belastingen vanuit de verdeelkast.
