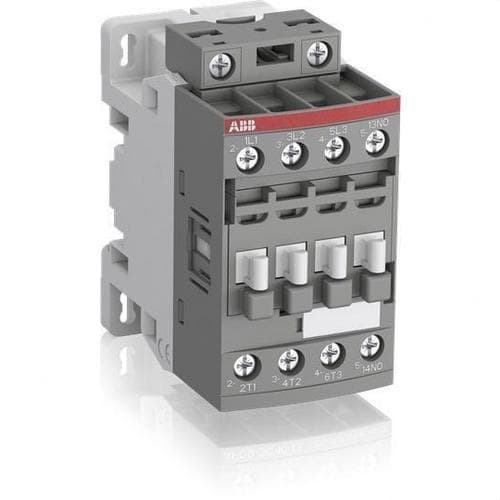

Contactor AF16-30-10 3P BOB 100-250VAC-DC

De ABB AF16-30-10-13 contactor, referentie 1SBL177001R1310, is een driefasige contactor ontworpen voor de aansturing van driefasige motoren en andere elektrische belastingen in industriële, tertiaire en automatiseringstoepassingen. Hij biedt een nominale bedrijfsstroom van 18 A in categorie AC-3 bij 400 V, overeenkomend met een motorvermogen tot 7,5 kW bij 380/400 V, en is uitgerust met een elektronische breedspanningsspoel van 100 tot 250 V AC bij 50/60 Hz en van 100 tot 250 V DC.

De ABB AF-technologie maakt het mogelijk om één enkele spoel te gebruiken met een breed spanningsbereik voor de stuurspanning, wat de keuze van de contactor vereenvoudigt en meer tolerantie biedt tegen schommelingen in de stuurspanning. Bovendien bevat de elektronische spoelinterface overspanningsbeveiliging, waardoor in de door ABB voorziene toepassingen geen extra onderdrukker nodig is.

Driefasige contactor voor motorregeling

De ABB AF16-30-10-13 beschikt over 3 normaal open hoofdcontacten en is speciaal ontworpen voor het schakelen van vermogenskringen. De belangrijkste toepassing is de regeling van driefasige motoren, maar hij kan ook worden gebruikt met niet-inductieve of licht inductieve belastingen binnen de door ABB opgegeven gebruikswaarden.

In categorie AC-3, bestemd voor het starten en uitschakelen van kortsluitankermotoren, ondersteunt de contactor een bedrijfsstroom van 18 A bij 380/400 V.

Motorvermogen tot 7,5 kW bij 400 V

Voor motortoepassingen in AC-3-categorie specificeert ABB de volgende nominale vermogens:

• 220/230/240 V: tot 4 kW.
• 380/400 V: tot 7,5 kW.
• 415 V: tot 9 kW.
• 440 V: tot 9 kW.
• 500 V: tot 9 kW.
• 690 V: tot 9 kW.

Het uiteindelijke vermogen moet worden gekozen rekening houdend met de voedingsspanning, de nominale motorstroom, de gebruikscategorie en de specifieke installatieomstandigheden.

18 A in AC-3 en tot 30 A in AC-1

De contactor levert een nominale bedrijfsstroom van 18 A in AC-3 bij spanningen van 220 tot 440 V, binnen de door ABB gespecificeerde voorwaarden.

Voor niet-inductieve of licht inductieve belastingen in categorie AC-1 ondersteunt hij tot 30 A bij 690 V en omgevingstemperaturen tot 60 °C. Bij een omgevingstemperatuur van 70 °C specificeert ABB een AC-1-stroom van 26 A.

Hierdoor kan de AF16-30-10-13 zowel worden gebruikt in motortoepassingen als in andere vermogenskringen die compatibel zijn met zijn gebruikscategorieën.

Elektronische breedspanningsspoel 100-250 V AC/DC

Een van de belangrijkste voordelen van de ABB AF-serie is de elektronische breedspanningsspoel. Deze referentie ondersteunt een stuurspanning van:

• 100-250 V AC bij 50/60 Hz.
• 100-250 V DC.

Het brede werkingsbereik maakt het mogelijk om dezelfde contactor te gebruiken met verschillende stuurspanningen zonder de spoel te vervangen, wat de standaardisatie van componenten in elektrische schakelkasten en machines vergemakkelijkt.

Meer tolerantie voor spanningsvariaties

De geïntegreerde elektronische interface in de spoel helpt de contactor om aanzienlijke variaties in de spanning van het stuurcircuit op te vangen. Deze eigenschap is vooral nuttig in installaties waar netspanningsschommelingen kunnen optreden die conventionele contactoren sneller beïnvloeden.

De AF-serie is door ABB ontwikkeld om een stabiele werking van de contactor te bieden binnen het brede spanningsbereik dat voor elke spoelversie is gespecificeerd.

Geïntegreerde overspanningsbeveiliging

De besturingselektronica van de ABB AF16 bevat overspanningsbeveiliging van de spoel. Dankzij deze functie geeft ABB aan dat AF-contactoren geen extra overspanningsonderdrukkers voor de spoel nodig hebben.

Deze integratie vermindert het aantal benodigde componenten in het stuurcircuit en helpt de montage van de elektrische kast te vereenvoudigen.

Geïntegreerd 1 NO-hulpcontact

Naast de drie hoofdvermogenscontacten bevat de AF16-30-10-13 een normaal open 1 NO-hulpcontact.

Dit contact kan worden gebruikt in hulpcircuits voor signalering, vergrendeling, statusfeedback of automatisering.

ABB maakt het bovendien mogelijk het aantal hulpcontacten uit te breiden met compatibele front- of zijmodules uit de AF-serie.

3 hoofdpolen normaal open

De configuratie van de contactor is:

• Hoofdcontacten: 3 NO.
• Hoofdcontacten NC: 0.
• Geïntegreerde hulpcontacten: 1 NO.
• Geïntegreerde hulpcontacten NC: 0.

Deze opstelling is gebruikelijk voor de directe aansturing van driefasige lijnen via een onafhankelijk stuurcircuit.

Bedrijfsspanning tot 690 V

ABB specificeert een nominale bedrijfsspanning tot 690 V voor het hoofd- en hulpcircuit, wat de toepassingsmogelijkheden van de contactor in verschillende laagspanningsnetten vergroot.

Het apparaat is ontworpen voor de regeling van vermogenskringen tot 690 V AC en bepaalde gelijkstroomtoepassingen binnen de door de fabrikant vastgestelde voorwaarden.

Compact ontwerp voor elektrische schakelkasten

De ABB AF16-30-10-13 heeft een compact formaat dat de integratie in schakelkasten voor automatisering, motorregeling en distributie vergemakkelijkt.

• Breedte: 45 mm.
• Hoogte: 86 mm.
• Diepte: 77 mm.
• Nettogewicht: ongeveer 0,27 kg.

De breedte van slechts 45 mm maakt het mogelijk meerdere apparaten in een beperkte ruimte in de schakelkast te installeren.

Schroefaansluitingen

Deze versie van de AF16-contactor gebruikt schroefklemmen voor de aansluitingen van het hoofd-, stuur- en hulpcircuit.

Dit systeem biedt een robuuste mechanische verbinding en vergemakkelijkt de gebruikelijke montage-, naspan- en onderhoudswerkzaamheden in industriële schakelkasten.

Compatibel met ABB-accessoires

De ABB AF-serie beschikt over een breed assortiment accessoires waarmee de functies van de contactor kunnen worden uitgebreid en complete oplossingen voor motorregeling en -beveiliging kunnen worden opgebouwd.

Tot de beschikbare accessoires voor compatibele configuraties behoren:

• Frontale hulpcontactblokken.
• Laterale hulpcontactblokken.
• Thermische en elektronische overbelastingsrelais.
• Mechanische vergrendelingen.
• Aansluitaccessoires.
• Elementen voor omkeerconfiguraties.

De compatibiliteit van elk accessoire moet worden gecontroleerd volgens de specifieke configuratie van de contactor en het startsysteem.

Toepassingen van de ABB AF16-30-10 contactor

Dankzij zijn elektrische prestaties en de flexibiliteit van de elektronische spoel kan hij worden gebruikt in tal van professionele installaties, zoals:

• Starten en stoppen van driefasige motoren.
• Pompen en hydraulische units.
• Ventilatoren en afzuigsystemen.
• Airconditioning- en HVAC-installaties.
• Compressoren die compatibel zijn met zijn elektrische kenmerken.
• Industriële machines.
• Transportbanden.
• Automatiseringskasten.
• Regelsystemen voor ohmse belastingen.
• Industriële en tertiaire installaties.

Technische kenmerken van de ABB 1SBL177001R1310

• Merk: ABB.
• Referentie: 1SBL177001R1310.
• Model: AF16-30-10-13.
• Familie: ABB AF-contactoren.
• Type: driefasige vermogenscontactor.
• Aantal hoofdpolen: 3.
• Hoofdcontacten: 3 NO.
• Geïntegreerd hulpcontact: 1 NO.
• Nominale stroom AC-3 bij 380/400 V: 18 A.
• Nominaal vermogen AC-3 bij 380/400 V: 7,5 kW.
• Nominaal vermogen AC-3 bij 415 V: 9 kW.
• Nominale stroom AC-1 bij 40/60 °C: 30 A.
• Nominale stroom AC-1 bij 70 °C: 26 A.
• Stuurspanning AC: 100-250 V bij 50/60 Hz.
• Stuurspanning DC: 100-250 V.
• Type spoel: elektronische breedspanningsspoel.
• Overspanningsbeveiliging van de spoel: geïntegreerd.
• Nominale bedrijfsspanning van het hoofdcircuit: tot 690 V.
• Aansluitingen: schroef.
• Omgevingstemperatuur zonder thermisch relais: -40 tot +70 °C.
• Maximale bedrijfshoogte: 3.000 m.
• Breedte: 45 mm.
• Hoogte: 86 mm.
• Diepte: 77 mm.
• Nettogewicht: ongeveer 0,27 kg.
• Belangrijkste normen: IEC 60947-1, IEC 60947-4-1, EN 60947-1 en EN 60947-4-1.

Elektronische spoel voor vereenvoudigd kastontwerp

In tegenstelling tot conventionele contactoren die voor elke stuurspanning een specifieke spoel vereisen, kan de ABB AF16-30-10-13 werken binnen een breed bereik van 100 tot 250 V zowel in wissel- als gelijkstroom. Dit vermindert het aantal referenties dat op voorraad moet worden gehouden en vergemakkelijkt de aanpassing van één kastontwerp aan verschillende stuurspanningen.

De geïntegreerde overspanningsbeveiliging maakt het bovendien mogelijk om extra hulpcomponenten te verminderen, waardoor de bekabeling en de benodigde ruimte in de kast worden vereenvoudigd.

Veelzijdige contactor voor motoren tot 7,5 kW bij 400 V

De ABB AF16-30-10 1SBL177001R1310 contactor combineert een capaciteit van 18 A in AC-3 en 7,5 kW bij 400 V met drie hoofdpolen, een NO-hulpcontact en een elektronische breedspanningsspoel van 100-250 V AC/DC.

Het compacte formaat van 45 mm, de geïntegreerde overspanningsbeveiliging en de mogelijkheid om ABB-accessoires toe te voegen maken dit tot een bijzonder praktische oplossing voor motorbesturingskasten, HVAC-installaties, machines en automatiseringssystemen.

Belangrijk: de keuze van de contactor moet worden gemaakt op basis van de nominale stroom van de belasting, het motorvermogen, de voedingsspanning, de gebruikscategorie, de schakelfrequentie en de bedrijfsomstandigheden. In motortoepassingen moet deze worden aangevuld met passende overbelastings- en kortsluitbeveiliging.
