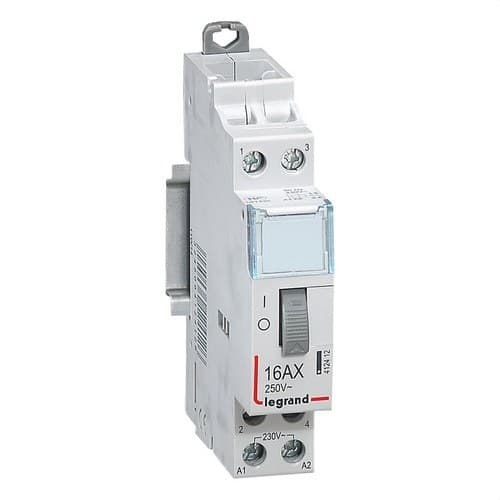

Teleschakelaar 16A 2NO BOB. 230V

De Legrand CX³ 412412 impulsrelais is een modulair apparaat ontworpen voor de sturing van elektrische circuits via impulsen. Het heeft een nominale stroom van 16 ampère, een bipolaire configuratie met 2 normaal open contacten en een stuurspoel van 230 volt wisselstroom.

De werking maakt het mogelijk om de toestand van de contacten te wijzigen telkens wanneer het een elektrische impuls ontvangt, waardoor het bijzonder praktisch is om hetzelfde circuit vanaf meerdere drukknoppen te bedienen. Het is een veelgebruikte oplossing voor de gecentraliseerde bediening van verlichtingscircuits in woningen, tertiaire gebouwen en andere elektrische installaties.

Legrand CX³ bipolair impulsrelais van 16 ampère

Referentie 412412 behoort tot het modulaire assortiment CX³ van Legrand. De configuratie omvat 2 normaal open contacten, zodat twee contacten gelijktijdig kunnen worden geschakeld door de bekrachtiging van de spoel.

De nominale stroom van de contacten bedraagt 16 ampère en de toegewezen spanning van het vermogenscircuit bereikt 250 volt wisselstroom, waardoor het geschikt is voor gangbare stuur- en automatiseringstoepassingen in elektrische installaties.

Sturing via elektrische impulsen

In tegenstelling tot een conventionele contactor, die zijn spoel onder spanning moet houden om een bepaalde toestand te behouden, gebruikt een impulsrelais stuursignalen in de vorm van impulsen om de stand van zijn contacten mechanisch te wijzigen.

Elke impuls die door de spoel wordt ontvangen, verandert de toestand van het apparaat. Hierdoor kan een circuit worden bediend met meerdere drukknoppen die op hetzelfde systeem zijn aangesloten, zonder dat er wisselschakelaars en kruisschakelaars hoeven te worden geïnstalleerd in installaties met talrijke bedieningspunten.

230 volt stuurspoel

De Legrand 412412 is uitgerust met een spoel voor wisselstroom met een nominale stuurspanning van 230 volt. Volgens de technische gegevens van de fabrikant ondersteunt het een stuurspanningsbereik tussen 210 en 250 volt.

De toegestane werkfrequentie ligt tussen 50 en 60 hertz, wat de integratie in conventionele elektrische installaties gevoed op 230 volt vergemakkelijkt.

2 normaal open contacten

Dit impulsrelais beschikt over 2 normaal open contacten, ook aangeduid als 2 NO. Het bevat geen normaal gesloten contacten en geen wisselcontacten.

Wanneer de betreffende stuurimpuls wordt gegeven, verandert het mechanisme de stand van de contacten en houdt het de nieuwe toestand mechanisch vast totdat een nieuwe impuls wordt ontvangen.

Ideaal voor verlichtingscircuits die vanaf meerdere punten worden bediend

Een van de meest voorkomende toepassingen van impulsrelais is de bediening van verlichting vanaf meerdere drukknoppen. In plaats van combinaties van wissel- en kruisschakelaars te gebruiken, sturen de drukknoppen impulsen naar het impulsrelais dat in de elektrische kast is geïnstalleerd.

Dit systeem is bijzonder nuttig in gangen, trappenhuizen, gemeenschappelijke ruimtes, grote vertrekken, tertiaire installaties en andere ruimtes waar meerdere bedieningspunten voor hetzelfde circuit nodig zijn.

Modulaire montage op DIN-rail

De Legrand CX³ 412412 is ontworpen voor installatie op DIN-rail in elektrische verdeelkasten. Het neemt slechts 1 module in beslag, waardoor de beschikbare ruimte efficiënt kan worden benut naast installatieautomaten, aardlekschakelaars en andere modulaire apparaten.

De breedte bedraagt 17,8 millimeter, met een hoogte van 95 millimeter en een totale diepte van ongeveer 70,2 millimeter. De door Legrand opgegeven inbouwdiepte is 44 millimeter.

Gecentraliseerde bediening via mechanische werking

Legrand classificeert dit apparaat als een mechanisme voor gecentraliseerde bediening. De mechanische vergrendeling houdt de stand van de contacten vast na elke impuls, waardoor het circuit kan worden beheerd zonder het stuursignaal permanent actief te houden.

Deze eigenschap maakt het impulsrelais bijzonder geschikt voor installaties waar de elektrische bediening vanaf verschillende punten via drukknoppen gecentraliseerd moet worden.

Compatibel met accessoires uit de reeks

De standaard CX³ impulsrelais zijn ontworpen om te kunnen worden gecombineerd met bepaalde compatibele hulpstukken en accessoires van Legrand, waardoor de bedieningsmogelijkheden kunnen worden uitgebreid of het systeem kan worden aangepast aan de specifieke behoeften van de installatie.

Bij de keuze van een accessoire moet vooraf worden gecontroleerd of het compatibel is met referentie 412412 en met het voorziene elektrische schema.

Technische kenmerken van de Legrand 412412

• Merk: Legrand.
• Reeks: CX³.
• Referentie: 412412.
• EAN: 3245064124126.
• Producttype: modulair impulsrelais.
• Functie: gecentraliseerde bediening via impulsen.
• Werking: mechanisch.
• Aantal polen: 2.
• Aantal normaal open contacten: 2.
• Aantal normaal gesloten contacten: 0.
• Aantal wisselcontacten: 0.
• Nominale stroom: 16 ampère.
• Spanning van het vermogenscircuit: tot 250 volt wisselstroom.
• Nominale spoelspanning: 230 volt wisselstroom.
• Stuurspanningsbereik: tussen 210 en 250 volt.
• Frequentie van de sturing: tussen 50 en 60 hertz.
• Montage: DIN-rail.
• Aantal modules: 1.
• Breedte: 17,8 millimeter.
• Hoogte: 95 millimeter.
• Diepte: 70,2 millimeter.
• Inbouwdiepte: 44 millimeter.
• Toepasselijke norm: EN 60669-2-2.

Compacte oplossing om een circuit vanaf meerdere drukknoppen te bedienen

Het Legrand CX³ 412412 impulsrelais combineert een schakelvermogen van 16 ampère, twee normaal open contacten en een 230 volt spoel in een compact formaat van slechts 1 module.

De impulswerking vereenvoudigt vooral het ontwerp van installaties waarbij een circuit vanaf meerdere punten moet worden bediend. Dankzij de montage op DIN-rail en de integratie binnen de modulaire Legrand CX³-reeks is het een praktische oplossing voor de bediening van verlichting en andere compatibele circuits vanuit de elektrische kast.
