Verschilrelais 2 MODULES

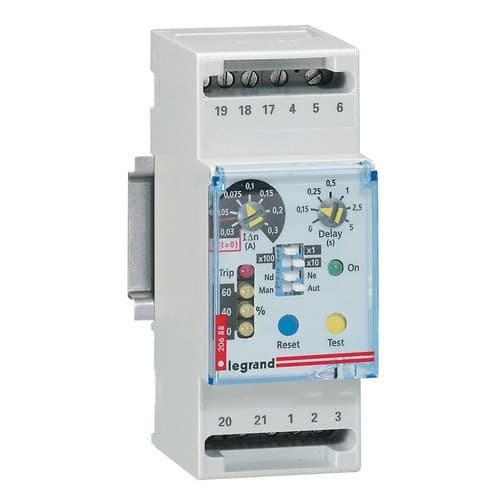

De differentiële relais Legrand 026088 is een instelbaar modulair apparaat dat is ontworpen om aardlekstromen te detecteren en de uitschakeling van een compatibele automatische schakelaar of vermogensschakelaar te bevelen. In combinatie met een toroïdale transformator en een uitschakelspoel met stroomafgifte of onderspanning maakt het mogelijk om differentiële beveiliging toe te voegen aan installaties met Legrand DPX³ of DPX³-I-schakelaars.

Het beschikt over instelbare differentiële gevoeligheid, instelbare uitschakelvertraging, signalering via meerdere LED’s en een hulpcontact. Het wordt gevoed met 230/240 volt wisselstroom, werkt op 50 of 60 hertz en neemt slechts 2 modules in beslag op DIN-rail.

Instelbaar differentieel relais voor Legrand DPX³-schakelaars

Referentie 026088 is ontworpen om continu mogelijke aardfoutstromen in elektrische installaties te bewaken. Het relais ontvangt het signaal van een externe toroïdale transformator die rond de geleiders van het circuit is geplaatst en vergelijkt de gedetecteerde reststroom met de geselecteerde gevoeligheidswaarde.

Wanneer de lekstroom de ingestelde drempel bereikt en aan de vastgestelde tijdsvoorwaarden wordt voldaan, stuurt het relais een uitschakelcommando naar de bijbehorende spoel van de schakelaar, waardoor het circuit wordt geopend.

Differentiële beveiliging via relais en toroïdale transformator

De Legrand 026088 is geen zelfstandige aardlekschakelaar. Om de beveiligingsfunctie uit te voeren, moet hij samen werken met een compatibele toroïde en met een uitschakelspoel met stroomafgifte of onderspanning die in de automatische schakelaar of bijbehorende schakelaar is geïnstalleerd.

Deze opbouw maakt het mogelijk om differentiële beveiliging toe te voegen aan vermogensschakelaars en de aanspreekparameters aan te passen aan de specifieke behoeften van de installatie.

Instelbare differentiële gevoeligheid

Een van de belangrijkste voordelen van het relais is de mogelijkheid om de differentiële aanspreekstroom in te stellen. Het beschikbare bereik hangt af van de gekoppelde toroïdale transformator.

Met de compatibele toroïden met kleinere diameter voorziet Legrand gevoeligheidswaarden van 0,03 ampère tot 30 ampère, met verschillende tussenliggende instelstappen.

Beschikbare waarden zijn onder meer 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 en 30 ampère, afhankelijk van de gebruikte toroïde.

Instelbare uitschakelvertraging tot 5 seconden

De Legrand 026088 maakt het ook mogelijk om de inschakelvertraging in te stellen. De selecteerbare tijden zijn:

• 0 seconden.
• 0,15 seconden.
• 0,25 seconden.
• 0,5 seconden.
• 1 seconde.
• 2,5 seconden.
• 5 seconden.

Deze regeling maakt het mogelijk de reactie van de beveiliging aan te passen en vergemakkelijkt de coördinatie tussen verschillende niveaus van een elektrische installatie wanneer het ontwerp verschillende aanspreektijden vereist.

Type A differentieel relais

Legrand classificeert deze referentie als een type A differentieel relais. Dit type beveiliging is ontworpen om sinusvormige wisselende differentiaalstromen en pulserende gelijkstroomcomponenten te detecteren binnen de voorwaarden die voor deze klasse gelden.

De keuze van de gevoeligheidswaarde, de tijdvertraging en de toroïde moet worden gemaakt volgens de kenmerken van het circuit en de beveiligingseisen van de installatie.

LED-indicatoren om de lekstroom te bewaken

De voorzijde van het relais bevat meerdere LED-indicatoren die de visuele bewaking van de beveiligingsstatus vergemakkelijken.

• 1 groene LED: geeft aan dat het relais onder spanning staat.
• 3 gele LED’s: geven isolatiefoutstromen aan die overeenkomen met 20, 40 en 60 procent van de ingestelde drempel.
• 1 vaste rode LED: geeft aan dat de ingestelde foutstroomwaarde is bereikt of overschreden.
• 1 knipperende rode LED: geeft een onderbreking of gebrek aan continuïteit aan in de verbinding tussen de toroïdale transformator en het relais.

Deze signalering maakt het mogelijk de evolutie van de lekstroom snel te controleren en helpt bij het identificeren van bepaalde verbindingsfouten.

Geleidelijke controle van het isolatieniveau

De drie gele indicatoren maken het mogelijk om het niveau van de foutstroom ten opzichte van de geselecteerde drempel stapsgewijs te visualiseren. De niveaus van 20, 40 en 60 procent geven vooraf informatie voordat de voor het aanspreken van het relais ingestelde stroom wordt bereikt.

Deze indicatie kan bijzonder nuttig zijn tijdens onderhouds- en diagnosewerkzaamheden aan installaties, omdat stijgingen van de reststroom kunnen worden waargenomen voordat de uitschakeling plaatsvindt.

Ingebouwd hulpcontact

De Legrand 026088 is voorzien van een hulpcontact dat kan worden gebruikt binnen het besturings- of signaleringssysteem van de installatie.

De integratie van dit contact vergemakkelijkt de bewaking van de status van het relais in verdeelkasten en compatibele beheersystemen.

Verzegelbare frontkap

Het apparaat beschikt over een opklapbare en verzegelbare frontkap. Deze afdekking beschermt de instelelementen en helpt onbedoelde of ongeautoriseerde wijzigingen van de geconfigureerde parameters te beperken.

Deze eigenschap is bijzonder nuttig in professionele installaties waar het belangrijk is de ingestelde gevoeligheids- en tijdvertraginginstellingen tijdens de ingebruikname te behouden.

Compatibel met Legrand toroïdale transformatoren

Het relais moet samen worden gebruikt met de compatibele Legrand toroïden die voor referentie 026088 zijn gespecificeerd. De actuele documentatie van de fabrikant voorziet in verschillende diameters om zich aan te passen aan uiteenlopende kabeldoorsneden en installatiematen.

De diameter van de gekozen toroïde beïnvloedt het minimale bereik van de beschikbare differentiële gevoeligheid, daarom moet deze samen met het relais worden gekozen op basis van de elektrische en fysieke kenmerken van het circuit.

Modulaire montage op DIN-rail

Het relais is ontworpen om rechtstreeks op een DIN-rail in elektrische verdeelkasten te worden geïnstalleerd. Het neemt een breedte in van 2 modules, wat de integratie naast andere besturings- en beveiligingsapparaten vergemakkelijkt.

Het modulaire formaat maakt het mogelijk de detectie- en instelfuncties in de kast te concentreren, terwijl de toroïdale transformator rond de te bewaken geleiders wordt geplaatst.

Voeding op 230/240 volt

De Legrand 026088 werkt met een voedingsspanning van 230/240 volt wisselstroom en een frequentie van 50 of 60 hertz.

De groene LED aan de voorzijde maakt het mogelijk visueel te controleren dat het relais correct van spanning wordt voorzien en beschikbaar is voor differentiële bewaking.

Toepassing met DPX³- en DPX³-I-schakelaars

Legrand specificeert deze referentie om differentiële beveiliging te bieden wanneer deze wordt gecombineerd met DPX³-automatische schakelaars uitgerust met een uitschakelspoel of met compatibele DPX³-I-schakelaars.

Wanneer het relais een foutstroom detecteert die hoger is dan het geselecteerde niveau, stuurt het het overeenkomstige commando naar de bijbehorende spoel om het uitschakelapparaat te openen.

Technische kenmerken van de Legrand 026088

• Merk: Legrand.
• Referentie: 026088.
• EAN: 3245060260880.
• Producttype: instelbaar modulair differentieel relais.
• Type differentiële beveiliging: type A.
• Toepassing: differentiële beveiliging gekoppeld aan compatibele DPX³- en DPX³-I-schakelaars.
• Werking: detectie via externe toroïdale transformator.
• Differentiële gevoeligheid: instelbaar afhankelijk van de gekoppelde toroïde.
• Minimale beschikbare gevoeligheid: 0,03 ampère met compatibele toroïden.
• Maximale beschikbare gevoeligheid: 30 ampère.
• Instelbare tijdvertraging: 0; 0,15; 0,25; 0,5; 1; 2,5 en 5 seconden.
• Voedingsspanning: 230/240 volt wisselstroom.
• Frequentie: 50 of 60 hertz.
• Voedingsindicator: groene LED.
• Indicatoren voor lekstroomniveau: 3 gele LED’s bij 20, 40 en 60 procent.
• Foutindicator: rode LED.
• Detectie van onderbreking tussen toroïde en relais: ja, via knipperende rode LED.
• Hulpcontact: inbegrepen.
• Frontkap: opklapbaar en verzegelbaar.
• Montage: DIN-rail.
• Aantal modules: 2.
• Vereist toroïdale transformator: ja.
• Vereist compatibele uitschakelspoel: ja.

Instelbare differentiële beveiliging voor vermogensverdelers

De differentiële relais Legrand 026088 maakt het mogelijk om een instelbare differentiële beveiliging toe te voegen aan installaties met compatibele vermogensschakelaars, met regeling van zowel de gevoeligheid als de aanspreektijd.

Het 2-modules formaat, de LED-indicatoren, het hulpcontact, de verzegelbare kap en de compatibiliteit met verschillende toroïdale transformatoren vergemakkelijken de integratie in elektrische verdeelkasten waar lekstromen moeten worden bewaakt en de uitschakeling moet worden aangepast aan de specifieke kenmerken van de installatie.
