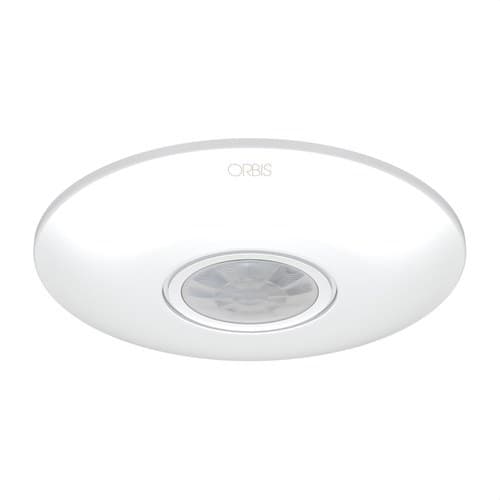

Bewegingsdetector Circumat+PLAFOND ULTRADUN.360° 3-2000 LUX IP20 DETECTIEBEREIK: Ø7M(BEWEGING

De bewegingsmelder Orbis CIRCUMAT+, referentie OB137112, is een extra platte PIR-sensor ontworpen om verlichtingscircuits te automatiseren via bewegingsdetectie. Hij wordt opbouw gemonteerd aan het plafond en biedt een dekking van 360°, met een detectieveld tot 7 meter diameter op 2,5 meter hoogte en tot 9 meter diameter wanneer hij op 3 meter wordt geïnstalleerd.

Het compacte ontwerp, met slechts 2,4 cm dikte, zorgt voor een discrete integratie in plafonds van woningen, appartementencomplexen, kantoren, hotels, winkels en openbare gebouwen. Hij beschikt over instelbare lichtsterkte tussen 3 en 2000 lux, een tijdinstelling van 10 seconden tot 30 minuten, pulsfunctie, temperatuurcompensatie en een relais met nuldoorgangsschakeling voor gebruik met LED-, fluorescentie- en spaarlampbelastingen.

Bewegingsdetectie in 360°

De CIRCUMAT+ gebruikt passieve infrarooddetectie (PIR) om variaties in warmtestraling op te vangen die worden veroorzaakt door personen of andere warmtebronnen die zich binnen het dekkingsgebied verplaatsen. De sensor zendt geen straling uit voor de detectie.

Dankzij de centrale plafondinstallatie en de 360°-dekking kan hij de beweging rondom de volledige detector bewaken, waardoor hij bijzonder geschikt is voor gangen, bordessen, entrees, ruimtes, toiletten, kantoren en andere doorgangsruimtes binnenshuis.

Tot 7 meter diameter op 2,5 meter hoogte

Geïnstalleerd op 2,5 meter hoogte specificeert Orbis een detectieveld tot 7 meter diameter voor dwarsbewegingen. De officiële specificatie onderscheidt bovendien een benaderd veld van 3 meter diameter voor frontale bewegingen richting de detector.

Wanneer hij op 3 meter hoogte wordt geïnstalleerd, kan de dekking oplopen tot 9 meter diameter bij temperaturen onder 24 °C. Orbis raadt een montagehoogte aan van ongeveer 2 tot 4 meter.

Extra plat formaat voor opbouwinstallatie

De CIRCUMAT+ is ontworpen voor directe opbouwmontage aan het plafond. De ovale behuizing en het witte front hebben een profiel van slechts 2,4 cm, waardoor de visuele impact kleiner is dan bij grotere plafondmelders.

Deze constructie maakt installatie mogelijk zonder inbouw van het hoofddeel, wat vooral praktisch is bij renovaties of bij plafonds waar onvoldoende ruimte is voor een inbouwdetector.

Instelbare tijdvertraging van 10 seconden tot 30 minuten

De tijd dat het circuit ingeschakeld blijft na detectie van beweging kan worden ingesteld tussen 10 seconden en 30 minuten. De gekozen tijd start opnieuw bij elke nieuwe detectie.

De instelling beschikt over standen van 10 seconden, 1 minuut, 3 minuten, 7 minuten, 15 minuten en 30 minuten, zodat het gedrag van de detector kan worden aangepast aan het daadwerkelijke gebruik van elke ruimte.

Pulsfunctie van 1 seconde

Naast de conventionele tijdinstelling beschikt de CIRCUMAT+ over een pulsfunctie. In deze modus activeert hij de uitgang gedurende ongeveer 1 seconde en stelt daarna een minimale detectievrije periode van ongeveer 9 seconden in.

Deze functie vergroot de integratiemogelijkheden wanneer de detector wordt gebruikt om een activeringspuls te sturen naar andere compatibele mechanismen of besturingssystemen.

Crepusculaire regeling van 3 tot 2000 lux

De geïntegreerde lichtsensor maakt het mogelijk het omgevingslichtniveau te selecteren waaronder de detector moet werken. Het bereik kan worden ingesteld tussen 3 en 2000 lux.

Bij een lage instelling wordt de verlichting vooral geactiveerd in donkere omstandigheden. Als de instelling richting het maximum wordt gezet, kan de detector vrijwel onder elke lichtomstandigheid reageren. Zo kunnen onnodige inschakelingen worden voorkomen wanneer er voldoende daglicht is.

Inclusief begrenzer van het detectiegebied

De CIRCUMAT+ wordt geleverd met een veldbegrenzer die kan worden afgesneden om bepaalde zones van de sensorbedekking uit te sluiten.

Dit is handig wanneer de detector dicht bij deuren, secundaire gangen of andere zones is geplaatst waar beweging niet mag leiden tot het inschakelen van de verlichting.

Temperatuurcompensatie

Orbis heeft de CIRCUMAT+ uitgerust met temperatuurcompensatie om een stabielere detectie te behouden bij veranderende omgevingsomstandigheden. Zoals bij elke PIR-sensor kan het bereik afnemen wanneer de temperatuur van de gedetecteerde persoon of het object dicht bij de omgevingstemperatuur komt.

Relais met nuldoorgangsschakeling

Het toestel beschikt over nuldoorgangsschakeling, een eigenschap die bijzonder geschikt is voor gebruik met elektronische belastingen zoals LED-verlichting, fluorescentielampen en spaarlampen.

De schakeling gebeurt op een punt dicht bij de nuldoorgang van de spanningsgolf, wat helpt om de elektrische belasting door inschakelstromen van bepaalde verbruikers te verminderen.

Schakelvermogen van 6 A

De CIRCUMAT+ heeft een contact met een schakelvermogen van 6 A bij 230 V AC met cos φ = 1. De aanbevolen maximale belastingen zijn afhankelijk van de gebruikte verlichtingstechnologie.

• Gloeilampen: tot 1200 W.
• Fluorescentielampen: tot 400 VA.
• Laagspanningshalogeenlampen 12 V AC: tot 1000 VA.
• Halogeenlampen 230 V AC: tot 1200 W.
• Spaarlampen: tot 500 VA.
• Downlights: tot 500 VA.
• LED-verlichting: tot 500 VA.

Voeding op 230 V

De referentie OB137112 werkt op een voeding van 230 V AC ±10% en een frequentie van 50/60 Hz. Het eigen verbruik bedraagt ongeveer 0,8 W, equivalent aan 5,2 VA.

Het toestel heeft een dubbele nulaansluiting om de bedrading tijdens de installatie te vergemakkelijken.

IP20-bescherming voor binnengebruik

De CIRCUMAT+ heeft beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II wanneer hij correct is geïnstalleerd. Hij is voornamelijk bedoeld voor binneninstallaties die beschermd zijn tegen water.

Het normale bedrijfstemperatuurbereik ligt tussen -20 en +40 °C, met een gespecificeerde bedrijfsgrens tot +50 °C.

Toepassingen van de Orbis CIRCUMAT+

De ronde dekking, het extra platte ontwerp en de mogelijkheid om met verschillende verlichtingstechnologieën te werken maken hem geschikt voor uiteenlopende binnenruimtes:

• Entrees en ingangen.
• Bordessen en trappen.
• Gangen en verkeersruimtes.
• Bergingen.
• Vergaderruimtes.
• Badkamers.
• Kantoren en werkruimtes.
• Hotels en ziekenhuizen.
• Winkels en commerciële ruimtes.
• Openbare gebouwen en appartementencomplexen.

Technische kenmerken van de Orbis CIRCUMAT+ OB137112

• Merk: Orbis.
• Referentie: OB137112.
• Model: CIRCUMAT+.
• Type: bewegingsmelder voor verlichting.
• Technologie: passieve infrarood PIR.
• Installatie: opbouw aan het plafond.
• Ontwerp: extra plat.
• Dikte: ongeveer 24 mm.
• Detectiehoek: 360°.
• Detectieveld op 2,5 m: tot Ø7 m bij dwarsbeweging.
• Frontaal veld op 2,5 m: ongeveer Ø3 m.
• Detectieveld op 3 m: tot Ø9 m bij temperatuur lager dan 24 °C.
• Aanbevolen hoogte: ongeveer 2-4 m.
• Lichtgevoeligheid: instelbaar van 3 tot 2000 lux.
• Tijdinstelling: van 10 seconden tot 30 minuten.
• Pulsfunctie: 1 s AAN / 9 s UIT ongeveer.
• Veldbegrenzer: inbegrepen en afsnijdbaar.
• Temperatuurcompensatie: ja.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Schakelvermogen: 6 A bij 230 V AC, cos φ = 1.
• Nuldoorgangsschakeling: ja.
• Eigen verbruik: 5,2 VA, ongeveer 0,8 W.
• Maximale gloeilampbelasting: 1200 W.
• Maximale fluorescentiebelasting: 400 VA.
• Maximale halogeenbelasting 12 V AC: 1000 VA.
• Maximale halogeenbelasting 230 V AC: 1200 W.
• Maximale spaarlampbelasting: 500 VA.
• Maximale downlightbelasting: 500 VA.
• Maximale LED-belasting: 500 VA.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -20 tot +40 °C.
• Grensbedrijfstemperatuur: -20 tot +50 °C.
• Kleur: wit.

Verlichtingsautomatisering met discrete installatie

De Orbis CIRCUMAT+ OB137112 combineert een dekking van 360°, een extra plat formaat en instelbare tijd- en lichtregeling in een detector die bijzonder geschikt is om verlichting vanaf het plafond te automatiseren. Het bereik tot 7 meter diameter op 2,5 meter hoogte maakt het mogelijk om talrijke binnenruimtes effectief vanaf één punt te dekken.

De compatibiliteit met LED-belastingen tot 500 VA, de nuldoorgangsschakeling, de veldbegrenzer en de pulsfunctie bieden flexibiliteit voor zowel nieuwe installaties als renovatieprojecten.

Belangrijk: de CIRCUMAT+ heeft IP20-bescherming en is bedoeld voor binnenruimtes die beschermd zijn tegen water. Het werkelijke bereik kan variëren afhankelijk van de montagehoogte, de omgevingstemperatuur en de bewegingsrichting ten opzichte van de detectiebundels van de sensor.
