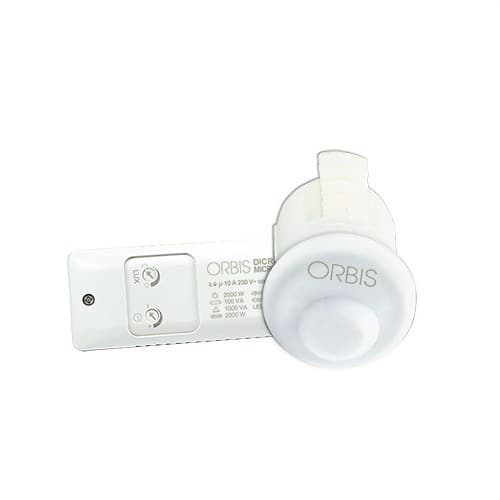

Bewegingsdetector Dicromat MICRO EMPT.PLAFOND 360° 16MM 1 CIR.DETECTIEVELD: Ø4M(AFMETINGEN)

De Orbis DICROMAT MICRO bewegingsmelder, referentie OB133612, is een compacte sensor voor het automatiseren van het in- en uitschakelen van verlichting in binnenruimtes. Hij is ontworpen voor inbouwmontage in het plafond en valt op door zijn discrete detectiekop van slechts 16 mm, met een detectiehoek van 360° en een bereik tot 4 meter diameter bij een installatiehoogte van 2,5 meter.

Dankzij het compacte formaat is hij bijzonder geschikt voor kasten, liften, woningentrees, badcabines en andere kleine ruimtes waar verlichting automatisch moet worden geschakeld terwijl de sensor vrijwel volledig in het plafond geïntegreerd blijft. Zowel de inschakeltijd als het lichtniveau waarop hij moet reageren zijn instelbaar.

Bewegingsdetectie in 360°

De DICROMAT MICRO biedt een detectiebereik van 360°, ideaal voor plafondinstallaties waarbij beweging rondom de sensor bewaakt moet worden. Volgens de documentatie van Orbis levert hij bij installatie op 2,5 meter hoogte een detectieveld tot 4 meter diameter.

De officiële Orbis-tarieven specificeren een bereik van Ø4 meter voor dwarsbeweging en Ø2 meter voor frontale beweging op een hoogte van 2,5 meter, waardoor de effectieve gevoeligheid varieert afhankelijk van de richting waarin iemand door het detectiegebied beweegt.

Detectiekop van slechts 16 mm

Een van de belangrijkste kenmerken van de Orbis DICROMAT MICRO is het kleine detectie-element. De zichtbare kop heeft een diameter van slechts 16 mm en is bedoeld voor inbouwmontage in het plafond, wat zorgt voor een bijzonder discrete installatie.

De elektronische module wordt verborgen boven het verlaagde plafond, terwijl alleen de kleine sensor zichtbaar blijft. Dit is vooral interessant in ruimtes waar esthetiek en een nette integratie van het verlichtingssysteem belangrijk zijn.

Instelbare tijdvertraging van 6 seconden tot 12 minuten

De detector maakt het mogelijk om de tijd in te stellen dat het circuit ingeschakeld blijft nadat beweging is gedetecteerd. Het instelbereik loopt van 6 seconden tot 12 minuten.

Deze regeling maakt het mogelijk de werking aan te passen aan het type ruimte. Korte tijden zijn handig in doorgangsruimtes, terwijl een langere tijdsinstelling geschikt is voor zones waar gebruikers langer verblijven.

Instelbare lichtsensor

De DICROMAT MICRO beschikt over een instelbare lichtgevoeligheid tussen 5 en 3000 lux. Hierdoor kan worden ingesteld dat de verlichting alleen inschakelt wanneer het omgevingslicht onder de geselecteerde waarde ligt.

De combinatie van bewegingsdetectie en lichtregeling helpt onnodig inschakelen te voorkomen wanneer er voldoende natuurlijk licht aanwezig is, en draagt zo bij aan een lager energieverbruik van de installatie.

Eén circuit met een capaciteit tot 10 A

De detector schakelt één circuit en heeft een schakelvermogen van 10 A bij 230 V AC met cos φ = 1. De maximaal toelaatbare belasting hangt af van de aangesloten verlichtingstechnologie.

• Gloeilampen: tot 2000 W.
• TL-lampen: tot 100 VA.
• Laagspanningshalogeenlampen op 12 V AC: tot 1000 VA.
• Halogeenlampen op 230 V AC: tot 2000 W.
• Energiebesparende lampen: tot 100 VA.
• Downlights: tot 100 VA.
• LED-verlichting: tot 50 VA.

Voeding op 230 V

De Orbis DICROMAT MICRO werkt op een voeding van 230 V AC ±10% en een nominale frequentie van 50 Hz. Het eigen verbruik bedraagt 1 W, overeenkomend met 8 VA capacitief.

De elektrische aansluiting gebeurt via schroefklemmen en ondersteunt geleiders tot 2,5 mm².

Ontworpen voor binnenruimtes

De detector heeft beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II bij correcte installatie. Hij is bedoeld voor binnenruimtes die beschermd zijn tegen water en directe vochtigheid.

De bedrijfstemperatuur ligt tussen 0 en 45 °C, terwijl voor transport en opslag temperaturen tussen -10 en 60 °C zijn toegestaan.

Toepassingen van de Orbis DICROMAT MICRO

Het compacte formaat en de cirkelvormige detectie maken dit tot een bijzonder geschikte oplossing voor het automatiseren van verlichting in kleine ruimtes en doorgangsruimtes binnenshuis.

• Kasten en inloopkasten.
• Liften.
• Woningentrees.
• Toiletcabines en badkamers.
• Kleine gangen en doorgangsruimtes.
• Verlaagde plafonds waar een discrete installatie gewenst is.

Technische kenmerken van de Orbis DICROMAT MICRO OB133612

• Merk: Orbis.
• Referentie: OB133612.
• Model: DICROMAT MICRO.
• Type: bewegings-/aanwezigheidsmelder voor verlichting.
• Aantal circuits: 1.
• Montage: inbouw in plafond.
• Diameter van de detectiekop: 16 mm.
• Detectiehoek: 360°.
• Maximaal detectieveld: Ø4 m op 2,5 m hoogte.
• Dwarsdetectie: Ø4 m op 2,5 m hoogte.
• Frontale detectie: Ø2 m op 2,5 m hoogte.
• Tijdbereik: 6 seconden tot 12 minuten.
• Lichtgevoeligheid: 5-3000 lux.
• Voeding: 230 V AC ±10%.
• Frequentie: 50 Hz.
• Schakelvermogen: 10 A / 230 V AC, cos φ = 1.
• Eigen verbruik: 1 W (8 VA capacitief).
• Nuldoorgangsdetectie: nee.
• Aansluiting: schroefklem.
• Maximale geleiderdoorsnede: 2,5 mm².
• Beschermingsgraad: IP20.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: 0 tot 45 °C.
• Transport- en opslagtemperatuur: -10 tot 60 °C.
• Gewicht: 115 + 35 g.

Automatische lichtregeling met minimale visuele aanwezigheid

De Orbis DICROMAT MICRO OB133612 combineert 360° bewegingsdetectie, lichtregeling en instelbare tijdvertraging in een bijzonder discreet formaat. De detectiekop van slechts 16 mm maakt het mogelijk de verlichting te automatiseren zonder een opvallende sensor op het plafond te plaatsen.

Met een bereik tot 4 meter diameter, een instelbereik van 5 tot 3000 lux en een tijdinstelling van 6 seconden tot 12 minuten biedt hij een praktische oplossing om onnodig schakelen te verminderen en kleine binnenruimtes te automatiseren.

Belangrijk: de aangesloten belasting moet voldoen aan de door Orbis opgegeven limieten voor elke verlichtingstechnologie. Het apparaat moet binnenshuis worden geïnstalleerd door gekwalificeerd personeel en volgens het aansluitschema en de instructies van de fabrikant.
