Bewegingsdetector Isimat SB.WAND RICHTING.140° DETECTIEVELD: FT.12M ZIJD.8M(4+4)A 20°C 5-2000

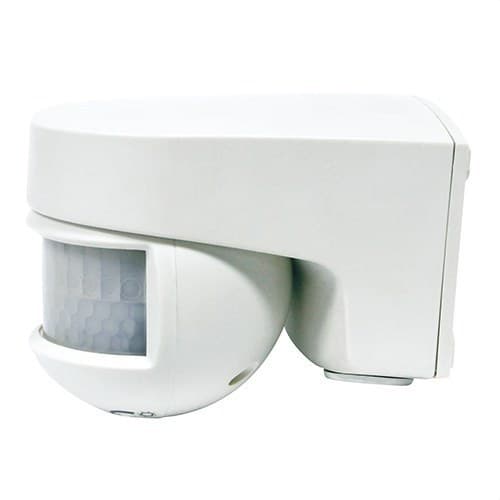

De Orbis ISIMAT bewegingsmelder, referentie OB134312, is ontworpen om verlichting automatisch in en uit te schakelen via PIR-infrarooddetectie. Hij wordt opbouw op de wand geïnstalleerd en biedt een detectiehoek van 140°, een frontaal bereik tot 12 meter en een zijdelingse dekking van 8 meter bij 20 °C, waardoor hij bijzonder geschikt is voor toegangen, gevels, overkappingen, bergingen, bordessen en andere doorgangsruimtes.

De verstelbare kop maakt het mogelijk het detectiegebied te richten op de zone die u wilt bewaken. Daarnaast beschikt hij over afzonderlijke regeling van de nalooptijd tussen 3 seconden en 30 minuten en de lichtgevoeligheid tussen 5 en 2000 lux. Dankzij de IP55-bescherming kan hij zowel binnen als buiten worden geïnstalleerd, ook op plaatsen die blootstaan aan stof en waterstralen.

PIR-detectie met 140° dekking

De Orbis ISIMAT maakt gebruik van PIR-detectietechnologie om variaties in infraroodstraling te herkennen die worden veroorzaakt door personen of andere warmtebronnen die zich binnen het detectiegebied verplaatsen. De detector zendt geen straling uit voor de detectie.

De detectiehoek bedraagt 140° en de kop kan horizontaal tot 180° worden gedraaid, waardoor het eenvoudig is om deze te richten op toegangen, doorgangsruimtes of specifieke zones die gedekt moeten worden.

Tot 12 meter frontaal bereik

Onder de door Orbis gespecificeerde omstandigheden bereikt de detector tot 12 meter in frontale richting en 8 meter zijdelingse dekking bij een omgevingstemperatuur van 20 °C. De maximale installatiehoogte is 3 meter, waarbij plaatsing tussen 2 en 3 meter wordt aanbevolen.

Het effectieve bereik kan variëren afhankelijk van de hoogte en oriëntatie van de detector, de omgevingstemperatuur en de looprichting waarmee personen het detectieveld doorkruisen.

Instelbare nalooptijd van 3 seconden tot 30 minuten

De ISIMAT maakt het mogelijk in te stellen hoe lang de verlichting actief blijft nadat beweging is gedetecteerd. De nalooptijd kan worden geregeld van ongeveer 3 seconden tot 30 minuten.

Deze ruime instelling maakt korte tijden mogelijk in snel doorgankelijke zones of een langere inschakelduur in toegangen, portieken, magazijnen en andere ruimtes waar gebruikers langer aanwezig blijven.

Lichtregeling tussen 5 en 2000 lux

De geïntegreerde schemerschakelaar maakt het mogelijk het omgevingslichtniveau in te stellen waaronder de detector moet werken. Het instelbereik loopt van 5 tot 2000 lux.

Hiermee kan hij zo worden geconfigureerd dat de verlichting alleen ’s nachts of in weinig verlichte omgevingen wordt geactiveerd, of juist ook bij meer daglicht blijft functioneren.

IP55-bescherming voor buiteninstallatie

De Orbis ISIMAT heeft beschermingsgraad IP55 volgens EN 60529. Deze behuizing biedt bescherming tegen het binnendringen van schadelijke hoeveelheden stof en tegen waterstralen, waardoor gebruik in geschikte buiteninstallaties mogelijk is.

De fabrikant voorziet toepassingen zoals overkappingen, gevels, toegangen, bergingen en bordessen. De normale bedrijfstemperatuur ligt tussen -20 en 40 °C, met bedrijfsgrenzen van -30 tot 50 °C.

Schakelvermogen van 10 A

De detector schakelt één circuit en biedt een schakelvermogen van 10 A bij 230 V AC met cos φ = 1. Het maximale aan te sluiten vermogen hangt af van het gebruikte type belasting.

Voor LED-verlichting geeft Orbis een aanbevolen maximale belasting van 400 VA op. Met gloeilampen en halogeenlampen op 230 V is tot 2000 W toegestaan, terwijl voor fluorescentielampen, spaarlampen, downlights en laagspanningshalogeen de aanbevolen belasting 1200 VA bedraagt.

Nuldoorgangsschakeling

De ISIMAT is voorzien van nuldoorgangsdetectie bij het schakelen. Deze technologie voert de schakeling uit op een punt dicht bij de nuldoorgang van de spanningsgolf, wat helpt om de elektrische belasting van het relaiscontact te verminderen, vooral bij bepaalde elektronische belastingen.

Opbouwmontage op de wand

De detector is ontworpen om rechtstreeks op een vlakke wand te worden bevestigd. De buitenafmetingen zijn ongeveer 72 mm breed, 80 mm hoog en 100 mm diep, wat zorgt voor een compact formaat voor buitentoepassingen.

De aansluiting gebeurt via schroefklemmen voor geleiders met doorsneden tussen 0,75 en 1,5 mm². Het toestel werkt op 230 V AC ±10% en 50/60 Hz, met een eigen verbruik van 6 VA, overeenkomend met ongeveer 1 W.

Technische kenmerken van de Orbis ISIMAT OB134312

• Merk: Orbis.
• Referentie: OB134312.
• Model: ISIMAT.
• Type: bewegingsmelder voor lichtregeling.
• Detectietechnologie: PIR.
• Aantal sensoren: 1.
• Aantal circuits: 1.
• Montage: opbouw op wand.
• Detectiehoek: 140°.
• Horizontale rotatie van de kop: 180°.
• Frontaal detectiebereik: tot 12 m bij 20 °C.
• Zijdelings detectiebereik: tot 8 m bij 20 °C.
• Maximale installatiehoogte: 3 m.
• Aanbevolen installatiehoogte: tussen 2 en 3 m.
• Nalooptijd: van 3 seconden tot 30 minuten.
• Lichtgevoeligheid: instelbaar van 5 tot 2000 lux.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Eigen verbruik: 6 VA, ongeveer 1 W.
• Schakelvermogen: 10 A bij 230 V AC, cos φ = 1.
• Nuldoorgangsdetectie: ja.
• Maximale gloeilampbelasting: 2000 W.
• Maximale fluorescentielast: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 1200 VA.
• Maximale halogeenbelasting 230 V AC: 2000 W.
• Maximale spaarlampbelasting: 1200 VA.
• Maximale downlightbelasting: 1200 VA.
• Maximale LED-belasting: 400 VA.
• Beschermingsgraad: IP55.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -20 tot 40 °C.
• Bedrijfsgrens: -30 tot 50 °C.
• Transport- en opslagtemperatuur: -35 tot 60 °C.
• Aansluiting: schroefklemmen.
• Geleiderdoorsnede: van 0,75 tot 1,5 mm².
• Afmetingen: ongeveer 72 x 80 x 100 mm.
• Nettogewicht: 155 g.

Automatisering van verlichting voor buiten- en doorgangsruimtes

De Orbis ISIMAT OB134312 maakt het mogelijk verlichting te automatiseren door bewegingsdetectie te combineren met regeling van de omgevingslichtsterkte. Zo hoeft u niet afhankelijk te zijn van handmatige schakelaars en blijven armaturen uit wanneer er geen beweging is of wanneer er voldoende daglicht aanwezig is.

Het frontale bereik van 12 meter, de IP55-bescherming, de horizontale richtbaarheid van de kop en het brede instelbereik van de nalooptijd maken dit toestel bijzonder praktisch in woningen, gemeenschappelijke ruimtes, winkels en andere installaties waar automatische regeling van buitenverlichting of verlichting in doorgangsruimtes gewenst is.

Belangrijk: de aangesloten belasting moet voldoen aan de door Orbis vastgestelde limieten voor elk verlichtingstype. De detector moet worden geïnstalleerd en aangesloten volgens de instructies van de fabrikant en de geldende elektrische voorschriften.
