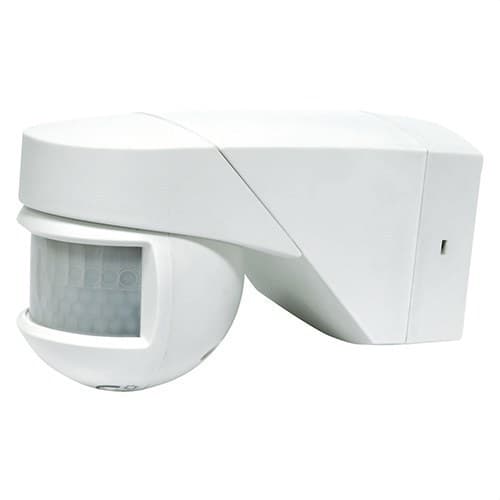

Bewegingsdetector MULTIMAT SB.MUUR PLAFOND HOEK/HOEK DET.: 12M FT.8M(4+4)ZIJ.20°C

De bewegingsmelder Orbis MULTIMAT, referentie OB134212, is een opbouw PIR-sensor ontworpen om het in- en uitschakelen van verlichtingscircuits te automatiseren. Hij onderscheidt zich door zijn veelzijdige montagemogelijkheden, omdat hij op wand of plafond kan worden geïnstalleerd en ook geschikt is voor hoeken en hoekpunten, waardoor hij een flexibele oplossing biedt voor toegangen, overkappingen, garages, binnenplaatsen, bergingen en andere binnen- of buitenruimtes.

De MULTIMAT biedt een brede detectiehoek van 200°, met een frontaal bereik tot 12 meter en zijdelings tot 8 meter bij 20 °C. Bovendien kan de tijdsinstelling worden aangepast tussen 3 seconden en 30 minuten en kan het lichtniveau worden geselecteerd tussen 5 en 2000 lux. De IP55-behuizing biedt bescherming tegen stof en waterstralen, waardoor hij kan worden gebruikt op veeleisender locaties dan een conventionele binnendetector.

PIR-bewegingsmelder met 200° dekking

De Orbis MULTIMAT gebruikt passieve infraroodtechnologie PIR via twee sensoren. Het apparaat detecteert variaties in infraroodstraling die worden veroorzaakt door personen en andere warmtebronnen die door zijn detectieveld bewegen, zonder zelf straling uit te zenden voor de detectie.

Wanneer beweging wordt gedetecteerd en het omgevingslicht onder de ingestelde waarde ligt, activeert hij het uitgangscircuit. Zodra er geen beweging meer wordt gedetecteerd, houdt hij de verlichting gedurende de geselecteerde tijd ingeschakeld voordat hij deze automatisch uitschakelt.

Tot 12 meter frontaal bereik

Onder de door Orbis vastgestelde referentieomstandigheden bereikt de MULTIMAT tot 12 meter in frontale richting en 8 meter zijdelingse dekking bij een omgevingstemperatuur van 20 °C.

De detectie is effectiever wanneer een persoon dwars door de sensorbundels beweegt dan wanneer hij rechtstreeks naar de detector toe loopt. Zoals bij elke PIR-detector kan de omgevingstemperatuur ook het bereik beïnvloeden, vooral wanneer deze de lichaamstemperatuur benadert.

Montage op wand of plafond

Een van de belangrijkste voordelen van de MULTIMAT is de installatieveelzijdigheid. Hij kan opbouw worden bevestigd op zowel een wand als een plafond, waardoor de sensor kan worden aangepast aan verschillende architectonische configuraties.

Orbis adviseert een maximale installatiehoogte van 3 meter, waarbij het ideale bereik tussen 2 en 3 meter ligt voor een goede dekking.

Installatie in een hoek of hoekpunt

Naast de conventionele montage op wand of plafond maakt het ontwerp van de basis installatie in hoeken en hoekpunten mogelijk. De officiële Orbis-documentatie vermeldt deze montagemogelijkheid expliciet voor referentie OB134212.

De basis bevat voorbereide zones om de bevestiging aan verschillende oppervlakken aan te passen, waardoor het eenvoudiger wordt om de detector te richten op toegangen, gevels en andere locaties waar een volledig vlakke installatie niet de meest geschikte oplossing is.

Draaibare kop

De detectorkop kan ongeveer 180° horizontaal en ongeveer 45° verticaal worden gedraaid. Hierdoor kan het detectieveld worden verplaatst naar het gebied dat daadwerkelijk moet worden bewaakt nadat de basis is bevestigd.

Deze richtbaarheid is vooral handig wanneer de detector moet worden geïnstalleerd op een positie die wordt bepaald door de bekabeling of de geometrie van het gebouw.

Steekbare basis voor eenvoudige installatie

De bevestigingsbasis bevat de elektrische aansluitingen, zodat deze eerst kan worden geïnstalleerd en bedraad, waarna het detectorlichaam kan worden geplaatst. Als de MULTIMAT voor onderhoud moet worden gedemonteerd, hoeft de basis niet te worden verwijderd en hoeven de elektrische aansluitingen niet opnieuw te worden gemaakt.

Dit systeem vereenvoudigt montage- en onderhoudswerkzaamheden, vooral bij professionele installaties met meerdere detectoren.

Instelbare nalooptijd van 3 seconden tot 30 minuten

De uitschakelvertraging kan worden ingesteld van ongeveer 3 seconden tot 30 minuten. Elke nieuwe detectie herstart de geselecteerde tijd, zodat de verlichting actief blijft zolang er beweging aanwezig is binnen de bewaakte zone.

Korte tijden zijn bijzonder geschikt voor doorgangsruimtes, terwijl langere tijden de detector geschikt maken voor garages, overkappingen, magazijnen en ruimtes waar gebruikers meerdere minuten verblijven.

Twilight-instelling van 5 tot 2000 lux

De MULTIMAT is uitgerust met een lichtsensor met een instelbereik tussen 5 en 2000 lux. De gebruiker kan de detector zo instellen dat de verlichting alleen wordt geactiveerd wanneer het omgevingslicht onder het geselecteerde niveau ligt.

Met een hoge instelling kan hij zelfs werken wanneer er vrij veel omgevingslicht is, terwijl instellingen dicht bij het minimum het inschakelen vooral beperken tot omstandigheden met weinig licht of duisternis.

Inclusief detectieveldbegrenzer

Orbis levert de MULTIMAT met veldbegrenzers waarmee bepaalde zones van de lens kunnen worden uitgesloten. De begrenzers zijn verdeeld in sectoren die kunnen worden aangepast aan de vereiste dekking.

Deze functie maakt het mogelijk om ongewenste detecties te verminderen, bijvoorbeeld afkomstig van nabijgelegen doorgangen, aangrenzende toegangen of sectoren die buiten het gebied liggen dat daadwerkelijk moet worden bewaakt.

IP55-bescherming voor binnen en buiten

De detector heeft beschermingsgraad IP55 volgens EN 60529 en biedt bescherming tegen het binnendringen van stof en tegen waterstralen. Hij is geschikt voor bepaalde binnenruimtes en voor compatibele buitentoepassingen.

Orbis voorziet in gebruik in overkappingen, bordessen, garages, bergingen, binnenplaatsen, magazijnen en andere residentiële, commerciële of industriële ruimtes.

Werking tussen -20 en 40 °C

Het door de fabrikant opgegeven werktemperatuurbereik ligt tussen -20 en +40 °C. Voor transport en opslag vermeldt het technische blad temperaturen tussen -20 en +50 °C.

Richt of installeer de detector niet rechtstreeks op warmtebronnen, airconditioningapparatuur, luchtstromen, sterk reflecterende oppervlakken of lichtbronnen die de werking van de sensor kunnen beïnvloeden.

Relais met nuldoorgangsschakeling

De MULTIMAT is voorzien van nuldoorgangsdetectie om de elektrische schakeling uit te voeren nabij de nuldoorgang van de spanningsgolf. Deze eigenschap helpt de elektrische belasting tijdens het inschakelen van bepaalde elektronische belastingen te verminderen.

Het apparaat stuurt één circuit aan en heeft een schakelvermogen van 10 A bij 230 V AC met cos φ = 1.

Compatibel met LED-verlichting en andere technologieën

De Orbis MULTIMAT kan verschillende verlichtingstechnologieën aansturen binnen de door de fabrikant aanbevolen maximale belastingen:

• Gloeilampen: tot 2000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen 12 V AC: tot 1200 VA.
• Halogeenlampen 230 V AC: tot 2000 W.
• Energiebesparende lampen: tot 1200 VA.
• Downlights: tot 1200 VA.
• LED-verlichting: tot 400 VA.

Voeding op 230 V

Referentie OB134212 werkt met een voeding van 230 V AC ±10% en een nominale frequentie van 50 Hz. Het eigen verbruik bedraagt ongeveer 1,5 W, overeenkomend met 8,5 VA.

De aansluiting gebeurt via schroefklemmen, geschikt voor geleiders met een doorsnede tussen 1 en 2,5 mm².

Compact en robuust formaat

Het actuele technische blad van Orbis vermeldt een buitenafmeting van ongeveer 72 x 80 x 127 mm en een nettogewicht van 235 g. Dankzij het compacte formaat is een brede dekking van 200° mogelijk zonder een grote detector nodig te hebben.

Toepassingen van de Orbis MULTIMAT

Dankzij de IP55-bescherming, het brede detectieveld en de verschillende montagemogelijkheden kan de MULTIMAT worden gebruikt in tal van ruimtes waar verlichting geautomatiseerd moet worden:

• Ingangen en toegangen van woningen.
• Overkappingen en portieken.
• Garages en parkeerplaatsen.
• Binnenplaatsen en buitenruimtes.
• Bergingen en magazijnen.
• Bordessen en trappen.
• Gangen en circulatieruimtes.
• Gevels en gebouwtoegangen.
• Commerciële ruimtes.
• Compatibele residentiële, commerciële en industriële installaties.

Technische kenmerken van de Orbis MULTIMAT OB134212

• Merk: Orbis.
• Referentie: OB134212.
• Model: MULTIMAT.
• Type: bewegingsmelder voor lichtregeling.
• Detectietechnologie: PIR.
• Aantal sensoren: 2.
• Aantal circuits: 1.
• Installatie: opbouwmontage.
• Montageposities: wand, plafond, hoek of hoekpunt.
• Basis: steekbaar met elektrische aansluitingen.
• Detectiehoek: 200°.
• Frontaal bereik: tot 12 m bij 20 °C.
• Zijdelings bereik: tot 8 m bij 20 °C.
• Maximale installatiehoogte: 3 m.
• Aanbevolen hoogte: tussen 2 en 3 m.
• Horizontale oriëntatie: ongeveer 180°.
• Verticale oriëntatie: ongeveer 45°.
• Tijdsinstelling: van 3 seconden tot 30 minuten.
• Lichtgevoeligheid: van 5 tot 2000 lux.
• Veldbegrenzer: inbegrepen.
• Voeding: 230 V AC ±10%.
• Frequentie: 50 Hz.
• Eigen verbruik: ongeveer 1,5 W (8,5 VA).
• Schakelvermogen: 10 A bij 230 V AC, cos φ = 1.
• Nuldoorgangsdetectie: ja.
• Maximale gloeilampbelasting: 2000 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 1200 VA.
• Maximale halogeenbelasting 230 V AC: 2000 W.
• Maximale belasting energiebesparende lampen: 1200 VA.
• Maximale downlightbelasting: 1200 VA.
• Maximale LED-belasting: 400 VA.
• Beschermingsgraad: IP55 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Werktemperatuur: -20 tot +40 °C.
• Transport- en opslagtemperatuur: -20 tot +50 °C.
• Aansluiting: schroefklemmen.
• Geleiderdoorsnede: 1-2,5 mm².
• Afmetingen ongeveer: 72 x 80 x 127 mm.
• Nettogewicht: 235 g.

Veelzijdige detector voor wand, plafond en hoeken

De Orbis MULTIMAT OB134212 onderscheidt zich van conventionele wanddetectoren door de verscheidenheid aan posities waarin hij kan worden geïnstalleerd. De mogelijkheid om hem op wand, plafond, in een hoek of hoekpunt te gebruiken, vergemakkelijkt het vinden van de locatie die in elk project de beste dekking biedt.

De 200° detectie, het frontale bereik tot 12 meter, de IP55-bescherming, de nalooptijd tot 30 minuten en de compatibiliteit met LED tot 400 VA bieden een complete oplossing voor het automatiseren van verlichting in woningen, gemeenschappelijke ruimtes en professionele omgevingen.

Belangrijk: de bereiken van 12 en 8 meter gelden onder de door Orbis gespecificeerde referentieomstandigheden bij 20 °C. De werkelijke dekking kan variëren afhankelijk van temperatuur, hoogte en oriëntatie van de detector en van de richting waarin personen door de detectiebundels bewegen.
