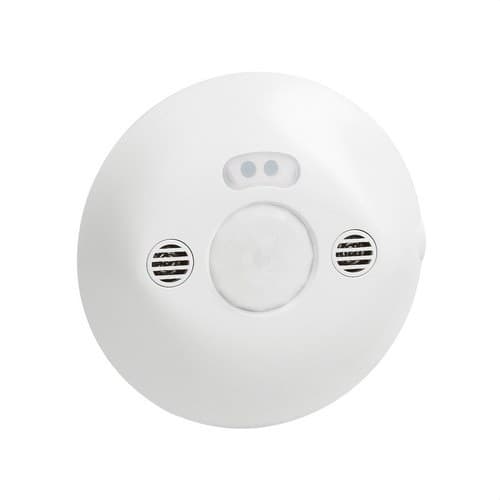

PIR/US Bewegingsdetector 360º bereik 8m inbouw/plafondmontage

De Legrand 048806 bewegings- en aanwezigheidsmelder is een plafondsensor met dubbele technologie die passief infrarood en ultrasoon combineert om de verlichting automatisch te regelen. Hij biedt een dekking van 360 graden en een detectiediameter tot 8 meter bij een installatiehoogte van 2,5 meter, waardoor een nauwkeurige aanwezigheidsdetectie wordt geboden in kantoren, vergaderruimtes, klaslokalen en andere werkruimtes.

Dankzij de combinatie van beide detectietechnologieën verbetert de sensor de gevoeligheid voor beweging en aanwezigheid in situaties waarin een conventionele detector minder effectief kan zijn. Hij bewaakt ook het niveau van natuurlijk licht om het inschakelen van de armaturen te beheren volgens de geconfigureerde instellingen, wat helpt het energieverbruik te optimaliseren.

Legrand aanwezigheidsmelder met dubbele technologie

De referentie 048806 behoort tot de Mosaic-serie van Legrand en gebruikt gelijktijdig twee detectiesystemen:

• Passief infrarood: detecteert variaties in warmtestraling die worden veroorzaakt door de beweging van personen binnen de bewaakte zone.
• Ultrasoon: maakt aanwezigheidsdetectie mogelijk via variaties in de ultrasone golven binnen de ruimte.

Het gecombineerde gebruik van beide systemen zorgt voor een hoge detectiegevoeligheid en een dekking die bijzonder geschikt is voor werkruimtes waar bewegingen van verschillende intensiteit kunnen voorkomen.

360 graden dekking en 8 meter diameter

De detector biedt een horizontale detectiehoek van 360 graden. Geïnstalleerd op een optimale hoogte van 2,5 meter, levert hij een cirkelvormig detectiegebied tot 8 meter diameter.

Volgens de technische gegevens van Legrand bedraagt het maximale zijdelingse bereik ongeveer 4 meter en kan het frontale bereik oplopen tot 6 meter, wat op de vloer een totale detectiezone van 8 meter diameter vormt.

Wanneer meerdere detectoren in dezelfde ruimte worden geïnstalleerd, raadt Legrand een optimale afstand van ongeveer 6 meter tussen sensoren aan.

Bijzonder geschikt voor kantoren en werkruimtes

Legrand raadt deze detector aan voor zones met natuurlijk licht, zoals individuele kantoren, open kantoorruimtes, vergaderruimtes, klaslokalen en andere professionele ruimtes.

De sensor bewaakt gelijktijdig de aanwezigheid van personen en het omgevingslichtniveau om het verlichtingscircuit alleen te beheren wanneer dat nodig is volgens de ingestelde configuratie.

Verlichtingsregeling op basis van aanwezigheid en lichtsterkte

Naast het detecteren van beweging en aanwezigheid maakt de Legrand 048806 het mogelijk om de lichtdrempel in te stellen die het gedrag van de verlichting bepaalt.

Het instelbereik van het lichtniveau ligt tussen 5 en 1.275 lux, waardoor de reactie van de detector kan worden aangepast aan verschillende niveaus van natuurlijk licht.

Zo kan onnodig inschakelen van de verlichting worden voorkomen wanneer de beschikbare hoeveelheid licht in de ruimte voldoende is.

Instelbare detectiegevoeligheid

De gevoeligheid van de detector kan worden geconfigureerd om aan te sluiten bij de specifieke kenmerken van de ruimte en het beoogde gebruik.

Legrand voorziet in het afstellen van de belangrijkste parameters met compatibele configuratietools, zodat tijdens de installatie een nauwkeurige afregeling direct mogelijk is.

Instelbare tijdvertraging

De detector maakt het mogelijk de tijd in te stellen gedurende welke de verlichting ingeschakeld blijft na detectie.

Volgens de technische kenmerken van het product kan de minimale inschakeltijd worden ingesteld vanaf 5 seconden en bedraagt de maximale werkcyclus 59 minuten.

Hierdoor kan de werking worden aangepast aan zones met verschillende bezettingspatronen, van doorgangsruimtes tot lokalen waar gebruikers langere tijd verblijven.

Automatische werking op basis van bezetting

In bezettingsmodus kan het systeem automatisch het in- en uitschakelen van de verlichting regelen op basis van de gedetecteerde aanwezigheid en de geconfigureerde lichtomstandigheden.

Deze automatisering verkort de tijd dat de verlichting onnodig aan blijft, vooral in ruimtes die slechts af en toe worden gebruikt.

Mogelijkheid tot werking in afwezigheidsmodus

De detector kan ook worden gebruikt met een compatibele drukknop om in afwezigheidsmodus te werken. In deze configuratie gebeurt het inschakelen handmatig via de drukknop en kan het uitschakelen handmatig of automatisch plaatsvinden wanneer de bezettingsperiode eindigt.

Legrand geeft als compatibele drukknop voor deze toepassing de referentie 077040 aan.

Voeding op 230 volt met nulgeleider

De Legrand 048806 gebruikt een aansluiting met 3 geleiders en nulgeleider en werkt met een nominale spanning van 230 volt wisselstroom.

De toegestane bedrijfsfrequentie ligt tussen 50 en 60 hertz.

Het stand-by stroomverbruik bedraagt ongeveer 0,8 watt, waardoor de detectiefuncties permanent actief kunnen blijven met een laag verbruik.

Schakelvermogen tot 2.000 watt

De actuele technische fiche van Legrand vermeldt een maximaal schakelvermogen van 2.000 watt voor het apparaat.

Ook wordt een maximale inschakelstroom van 8,5 ampère gespecificeerd. De aangesloten belasting moet altijd worden gekozen met inachtneming van deze waarden en de specifieke kenmerken van de gebruikte verlichtingstechnologie.

Inbouwinstallatie in verlaagd plafond

De detector is in de eerste plaats ontworpen voor een inbouwinstallatie in het plafond. Hij kan rechtstreeks in een verlaagd plafond worden bevestigd met de meegeleverde montageklemmen.

Hij kan ook worden geïnstalleerd in een Batibox-doos van 50 millimeter diepte, wat verschillende opties biedt om hem in het installatiesysteem van het gebouw te integreren.

Mogelijkheid tot opbouwmontage

Hoewel het product voornamelijk is bedoeld voor inbouwmontage, maakt Legrand een opbouwinstallatie op het plafond mogelijk met het specifieke accessoire referentie 048875.

Deze mogelijkheid vergemakkelijkt het gebruik van de detector bij renovaties of in ruimtes waar een inbouwmontage niet mogelijk is.

Aansluiting via automatische klemmen

De Legrand 048806 beschikt over automatische klemmen om de bekabeling tijdens de installatie eenvoudiger en sneller te maken.

Dit systeem maakt het traditionele aandraaien met schroeven op de aansluitingen van de detector overbodig en zorgt voor een snelle en veilige verbinding wanneer de juiste geleiders worden gebruikt.

Configuratie met Legrand-tool

De parameters van de detector kunnen nauwkeurig worden ingesteld met de Legrand configuratietool referentie 088240.

Hiermee kunnen ter plaatse factoren zoals gevoeligheid en lichtniveau worden aangepast om een reactie te verkrijgen die beter aansluit bij de afmetingen, omgevingsomstandigheden en gebruikswijze van elke ruimte.

IP20-bescherming voor binnengebruik

De detector heeft een IP20-beschermingsgraad en is voornamelijk bedoeld voor binneninstallaties in droge omgevingen.

De bedrijfstemperatuur ligt tussen -5 en 45 graden Celsius, waardoor hij geschikt is voor de gebruikelijke omstandigheden in kantoren, onderwijsinstellingen, vergaderruimtes en andere binnengebouwen.

Witte behuizing van thermoplastisch materiaal

De behuizing van de sensor is vervaardigd uit wit thermoplastisch materiaal, met een glanzende afwerking en een tint vergelijkbaar met RAL 9003.

Het discrete ontwerp maakt een visuele integratie in veelvoorkomende witte plafonds in kantoren, winkels en tertiaire ruimtes eenvoudig.

Technische kenmerken van de Legrand 048806

• Merk: Legrand.
• Serie: Mosaic.
• Referentie: 048806.
• EAN-code: 3245060488062.
• Producttype: bewegings- en aanwezigheidsmelder voor verlichting.
• Detectietechnologie: passief infrarood en ultrasoon.
• Detectiehoek: 360 graden.
• Dekkingsdiameter: 8 meter.
• Optimale installatiehoogte: 2,5 meter.
• Maximaal zijdelings bereik: 4 meter.
• Maximaal frontaal bereik: 6 meter.
• Optimale afstand tussen detectoren: 6 meter.
• Regeling op basis van natuurlijk lichtniveau: ja.
• Instelbare gevoeligheid: ja.
• Instelbare lichtdrempel: tussen 5 en 1.275 lux.
• Minimale inschakeltijd: 5 seconden.
• Maximale geconfigureerde werktijd: 59 minuten.
• Nominale spanning: 230 volt wisselstroom.
• Frequentie: tussen 50 en 60 hertz.
• Aansluitingstype: 3 geleiders met nulgeleider.
• Maximaal schakelvermogen: 2.000 watt.
• Maximale inschakelstroom: 8,5 ampère.
• Stand-by verbruik: 0,8 watt.
• Elektrische aansluiting: automatische klemmen.
• Montagetype: inbouw in plafond.
• Rechtstreekse bevestiging in verlaagd plafond: ja, met meegeleverde klemmen.
• Installatie in doos: compatibel met Batibox-doos van 50 millimeter diepte.
• Opbouwmontage: mogelijk met Legrand-accessoire 048875.
• Beschermingsgraad: IP20.
• Omgevingstemperatuur tijdens gebruik: tussen -5 en 45 graden Celsius.
• Materiaal: thermoplast.
• Kleur: wit.
• Vergelijkbare kleur: RAL 9003.
• Afstandsbediening: ja.
• Compatibel configuratiegereedschap: Legrand 088240.
• Afwezigheidsmodus via drukknop: ja.
• Door Legrand aangegeven compatibele drukknop: referentie 077040.

Nauwkeurige detectie om verlichting te automatiseren

De Legrand 048806 combineert passief infrarood en ultrasoon om een aanwezigheidsdetectie van 360 graden te bieden in ruimtes tot 8 meter diameter. De dubbele technologie verbetert de detectie in kantoren, vergaderruimtes, klaslokalen en open ruimtes waar betrouwbare verlichtingsautomatisering gewenst is.

De instelbare gevoeligheid en lichtsterkte, configureerbare tijdvertraging, laag stand-by verbruik, aansluiting via automatische klemmen en verschillende montageopties maken het mogelijk de detector aan te passen aan de specifieke behoeften van elke installatie en optimaal gebruik te maken van beschikbaar natuurlijk licht om onnodig inschakelen te verminderen.
