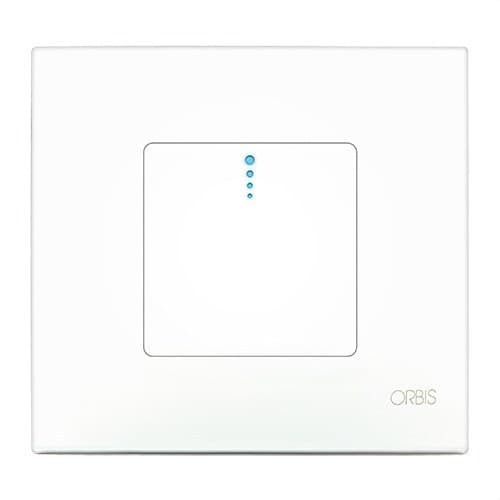

30-seconden tot 10-minuten pulsaluz timer

De Orbis PULSALUZ, referentie OB200000, is een elektronische tijdschakelaar voor het automatiseren van het inschakelen van verlichtingscircuits gedurende een bepaalde tijd. Hij wordt inbouw gemonteerd in een universele inbouwdoos, werkt op 230 V en maakt het mogelijk de tijdsinstelling te regelen tussen 30 seconden en 10 minuten. Daardoor is hij bijzonder geschikt voor trappenhuizen, gangen, hallen, garages, kelders, bergingen, toiletten en andere doorgangsruimtes.

Het inschakelen gebeurt via een geïntegreerde capacitieve aanraaksensor aan de voorzijde, zodat u hem eenvoudig kunt aanraken zonder druk uit te oefenen. Daarnaast kunnen extra externe drukknoppen worden aangesloten en beschikt hij over herstartbare werking: als hij tijdens een actieve tijdsperiode opnieuw wordt geactiveerd, start een nieuwe volledige cyclus.

Instelbare tijdsregeling van 30 seconden tot 10 minuten

De PULSALUZ maakt het mogelijk de brandtijd van de verlichting in te stellen tussen ongeveer 30 seconden en 10 minuten. De instelknop zit verborgen achter het buitenframe, waardoor onbedoelde wijzigingen of onbevoegde manipulatie na het instellen worden voorkomen.

Deze regeling maakt het mogelijk de werking aan elke ruimte aan te passen. Kortere tijden zijn geschikt voor ruimtes met snelle doorgang, terwijl langere perioden de verlichting langer ingeschakeld houden in trappenhuizen, garages, toiletten of gemeenschappelijke ruimtes.

Geïntegreerde capacitieve aanraaksensor

Een van de belangrijkste kenmerken van de Orbis PULSALUZ is de bediening via een capacitieve sensor. De gebruiker hoeft alleen contact te maken met het frontoppervlak om de tijdsfunctie te activeren, zonder een mechanische drukknop in te drukken.

De voorzijde bevat ook een signalerings-LED die de herkenning van het mechanisme vergemakkelijkt.

Herstartbare werking

De tijdschakelaar is herstartbaar tijdens gebruik. Telkens wanneer de sensor opnieuw wordt aangeraakt of een van de externe drukknoppen wordt geactiveerd terwijl de verlichting aan blijft, begint de tijd opnieuw vanaf het begin.

Deze functie is bijzonder nuttig in trappenhuizen en gemeenschappelijke ruimtes, omdat verschillende gebruikers de inschakeltijd automatisch kunnen verlengen terwijl zij de installatie gebruiken.

Compatibel met externe drukknoppen

Naast de geïntegreerde aanraaksensor ondersteunt de PULSALUZ extra externe drukknoppen. Zo kan hetzelfde circuit vanaf verschillende punten in een trap, gang of gemeenschappelijke ruimte worden geactiveerd.

Orbis geeft compatibiliteit aan met verlichte drukknoppen met een stroom tot 6 mA bij 230 V. Als het contact van de extra drukknop gesloten wordt gehouden via een schakelaar, kan het apparaat permanent ingeschakeld blijven zolang dat contact gesloten blijft.

2-draads installatie

De Orbis PULSALUZ gebruikt een elektronische 2-draads installatie, een bijzonder nuttige eigenschap bij bepaalde renovaties en vervangingen van tijdschakelmechanismen waarbij geen nuldraad in de inbouwdoos aanwezig is.

De montage gebeurt inbouw in een universele inbouwdoos van 65 x 65 mm. De elektrische aansluiting gebeurt via schroefklemmen voor geleiders met een doorsnede van 0,75 tot 1,5 mm².

Ontworpen voor gloeilampen en halogeenlampen

De referentie OB200000 is specifiek ontworpen voor gloeilamp- en halogeenverlichtingsbelastingen. De fabrikant geeft de volgende aanbevolen belastingsbereiken op:

• Gloeilampen: van 25 tot 500 W.
• Laagspanningshalogeenlampen op 12 V AC: van 50 tot 300 VA.
• Halogeenlampen op 230 V AC: van 18 tot 500 W.

Belangrijk: Orbis vermeldt uitdrukkelijk dat PULSALUZ niet geschikt is voor elektronische belastingen. Het mag niet worden gebruikt met fluorescentielampen, spaarlampen, elektronische downlights of ledverlichting. Voor dit type belastingen moeten Orbis-tijdschakelaars worden gekozen die daar specifiek compatibel mee zijn.

Beveiliging via snelle zekering

De tijdschakelaar bevat intern een niet-vervangbare snelle zekering type F van 3,15 A. Het schakelelement is van halfgeleidertype, geschikt voor de elektronische werking van het apparaat binnen de door de fabrikant gespecificeerde belastingen.

Lager eigen verbruik

Het eigen verbruik van de PULSALUZ bedraagt ongeveer 0,7 W, equivalent aan 5,3 VA. Omdat het een tijdschakelaar is die permanent in het circuit is geïnstalleerd, beperkt dit lage verbruik de energie die nodig is om het regelsysteem actief te houden.

Ontwerp voor inbouwinstallatie

Het mechanisme heeft een geschatte buitenafmeting van 93 x 86 x 42,5 mm en een nettogewicht van 48 g. Het is voorbereid voor montage in een universele inbouwdoos en het ontwerp maakt het mogelijk het tijdschakelsysteem direct in de bedieningszone van de verlichting te integreren.

De technische fiche van Orbis vermeldt bovendien compatibiliteit met mechanismen uit de Simon 27-serie, wat de integratie in bepaalde bestaande installaties vergemakkelijkt.

IP20-bescherming voor binnenruimtes

De PULSALUZ heeft een beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II wanneer hij correct is geïnstalleerd. Hij is bestemd voor binneninstallaties die beschermd zijn tegen directe vochtigheid.

Het bedrijfstemperatuurbereik ligt tussen -10 en +50 °C, terwijl voor transport en opslag temperaturen tussen -20 en +60 °C zijn toegestaan.

Toepassingen van de Orbis PULSALUZ

De PULSALUZ is voornamelijk bedoeld voor installaties waar de verlichting slechts gedurende beperkte perioden actief hoeft te blijven. Tot de gebruikelijke toepassingen behoren:

• Trappenhuizen in appartementsgebouwen.
• Gangen en hallen.
• Gemeenschappelijke binnenplaatsen.
• Garages.
• Kelders en bergingen.
• Badkamers en toiletten.
• Gemeenschappelijke ruimtes in gebouwen.
• Doorgangsruimtes met compatibele gloeilamp- of halogeenverlichting.

Technische kenmerken van de Orbis PULSALUZ OB200000

• Merk: Orbis.
• Referentie: OB200000.
• Model: PULSALUZ.
• Type: elektronische tijdschakelaar / trappenhuistimer.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Tijdsinstelling: van 30 seconden tot 10 minuten.
• Bediening: capacitieve aanraaksensor.
• Externe drukknoppen: ja.
• Verlichte drukknoppen: compatibel tot 6 mA bij 230 V.
• Herstartbare werking: ja.
• Elektrische installatie: 2 draden.
• Montage: inbouw in universele inbouwdoos.
• Aanbevolen doos: universeel 65 x 65 mm.
• Type contact: halfgeleider.
• Interne beveiliging: niet-vervangbare snelle zekering F van 3,15 A.
• Eigen verbruik: 0,7 W (5,3 VA).
• Gloeilast: 25-500 W.
• Halogeenlast 12 V AC: 50-300 VA.
• Halogeenlast 230 V AC: 18-500 W.
• Compatibiliteit met fluorescentie: nee.
• Compatibiliteit met spaarlampen: nee.
• Compatibiliteit met elektronische downlights: nee.
• Compatibiliteit met LED: nee.
• LED-indicator: ja.
• Beschermingsgraad: IP20.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -10 tot +50 °C.
• Transport- en opslagtemperatuur: -20 tot +60 °C.
• Geleiderdoorsnede: 0,75-1,5 mm².
• Maximaal aandraaimoment: 0,4 Nm.
• Afmetingen: 93 x 86 x 42,5 mm.
• Nettogewicht: 48 g.
• Compatibiliteit: Simon 27-serie.

Eenvoudige tijdsregeling met één aanraking

De Orbis PULSALUZ OB200000 combineert in één mechanisme de drukknop en de tijdschakelaar, waardoor de verlichting eenvoudig kan worden bediend door de frontsensor aan te raken. De regeling van 30 seconden tot 10 minuten en de mogelijkheid om externe drukknoppen toe te voegen maken het een praktische oplossing voor het automatiseren van verlichtingscircuits in doorgangsruimtes.

De 2-draads installatie vergemakkelijkt bepaalde vervangingen en renovaties, terwijl de verborgen instellingen helpen om de gekozen configuratie te behouden nadat het apparaat is geïnstalleerd.

Belangrijk: PULSALUZ is uitsluitend ontworpen voor de door Orbis gespecificeerde gloeilamp- en halogeenbelastingen. Het is niet compatibel met ledverlichting of andere elektronische belastingen. Ook mogen meerdere PULSALUZ-mechanismen niet worden aangesloten om één enkele belasting te bedienen.
