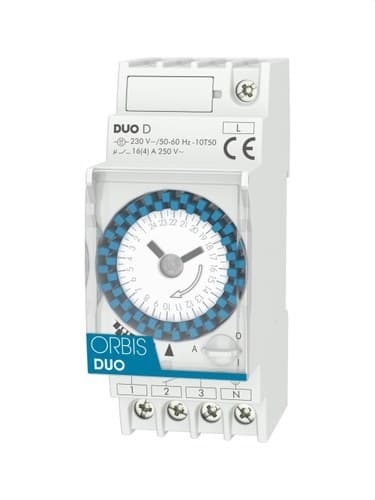

Analoge tijdschakelaar 2 MOD.DUO D 230V

De analoge tijdschakelaar Orbis DUO D, referentie OB291032, is een modulaire elektromechanische programmeerschakelaar ontworpen om het dagelijks in- en uitschakelen van elektrische circuits te automatiseren. Hij werkt op 230 V, heeft een frontschijf van 24 uur met een minimale programmeerinterval van 30 minuten en beschikt over een wisselcontact van 16(4) A bij 250 V AC.

Het 2-moduleformaat maakt directe montage op een 35 mm DIN-rail in de elektrische verdeelkast mogelijk. De programmering gebeurt eenvoudig via de schakelnokjes op de frontschijf en met de handmatige keuzeschakelaar kunt u kiezen tussen automatische werking, permanent inschakelen en permanent uitschakelen. Referentie OB291032 komt specifiek overeen met het dagelijkse model zonder gangreserve.

Dagelijkse programmering via 24-uurs schijf

De Orbis DUO D gebruikt een frontschijf van 24 uur om de in- en uitschakelperioden van het circuit in te stellen. Het geconfigureerde programma wordt automatisch elke dag herhaald, waardoor dit model bijzonder geschikt is voor installaties die gedurende de hele week een vergelijkbaar tijdschema nodig hebben.

De schijf bevat 48 programmeernokjes. Elk nokje staat voor een interval van 30 minuten, zodat u verschillende gebruiksperiodes gedurende de dag kunt instellen zonder digitale schermen, apps of externe apparaten.

Minimale schakeltijd van 30 minuten

De minimale programmeerbare duur is 30 minuten. Deze resolutie is geschikt voor de aansturing van verlichting, verwarming, pompen, zwembadfilters, irrigatiesystemen en andere apparatuur die gedurende relatief lange periodes moet worden ingeschakeld.

Orbis specificeert voor de dagelijkse schijf een geschatte schakelnauwkeurigheid van ±5 minuten.

Goed afleesbare frontschijf

De DUO-serie kenmerkt zich door een frontschijf die het visueel controleren van de tijd en de geprogrammeerde perioden vergemakkelijkt zodra het toestel in de verdeelkast is geïnstalleerd.

De programmering gebeurt door de nokjes te verplaatsen naar de posities die overeenkomen met de in- en uitschakelperioden, wat een intuïtief systeem biedt dat bijzonder geschikt is voor gebruikers die de voorkeur geven aan een analoge configuratie.

Handmatige schakelaar met drie standen

Op de voorkant bevindt zich een handmatige bediening waarmee de toestand van het circuit kan worden gewijzigd zonder het ingestelde programma aan te passen:

• I - Permanent ingeschakeld: houdt het circuit ingeschakeld, ongeacht de programmering.
• 0 - Permanent uitgeschakeld: houdt het circuit uitgeschakeld.
• A - Automatisch: de uitgang volgt de op de schijf ingestelde tijden.

Deze standen zijn handig voor onderhoud, vakantieperiodes, functietests of situaties waarin het automatische programma tijdelijk moet worden uitgeschakeld.

Versie zonder gangreserve

Referentie OB291032 komt overeen met de DUO D, dus met de dagelijkse versie zonder batterij of gangreserve. Wanneer de netspanning wegvalt, stopt het mechanisme totdat de voeding wordt hersteld.

De nokjes behouden fysiek de ingestelde programmering, maar na een stroomonderbreking kan het nodig zijn om de huidige tijd van de schijf opnieuw in te stellen.

Wisselcontact van 16(4) A

De DUO D beschikt over een wisselcontact met een capaciteit van 16(4) A bij 250 V AC. Deze configuratie maakt het mogelijk om zowel het normaal open als het normaal gesloten contact te gebruiken, afhankelijk van de behoeften van het circuit.

Het maximale aansluitbare vermogen hangt af van de aard van de belasting, daarom moeten de door Orbis opgegeven limieten voor elk type verbruiker worden gerespecteerd.

Compatibel met verschillende verlichtingstechnologieën

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeen op 12 V AC: tot 2000 VA.
• Halogeen op 230 V AC: tot 3000 W.
• Energiebesparende lampen: tot 900 VA.
• LED-verlichting: tot 200 VA.

Bij apparatuur met hoge inschakelstromen moet vooral worden gecontroleerd of de werkelijke belasting binnen de specificaties van de fabrikant valt.

Modulair formaat van 2 DIN-modules

De tijdschakelaar neemt 2 DIN-modules in beslag, overeenkomend met een breedte van 35 mm, en wordt gemonteerd op een 35 mm DIN-rail. De buitenafmetingen zijn ongeveer 35 x 88 x 65 mm, wat de integratie naast beveiligingen en andere bedieningscomponenten in de verdeelkast vergemakkelijkt.

De aansluiting gebeurt via klemmen die geschikt zijn voor geleiders tot 4 mm².

Laag eigen verbruik

De DUO heeft een eigen verbruik van maximaal 0,5 W. Het mechanisme biedt een gangnauwkeurigheid tot ±1 seconde per dag bij een referentietemperatuur van 23 °C.

IP20-bescherming voor verdeelkasten

De Orbis DUO D heeft beschermingsgraad IP20 volgens EN 60529 en Klasse II bij correcte montage. Hij is ontworpen voor installatie in elektrische verdeelkasten of geschikte behuizingen die de klemmen en actieve delen beschermen.

Het bedrijfstemperatuurbereik ligt tussen -10 en +45 °C.

Toepassingen van de Orbis DUO D

De dagelijkse programmering en het wisselcontact maken het mogelijk om de OB291032 te gebruiken in tal van installaties waar apparatuur volgens vaste tijdschema's moet werken:

• Zwembadfilters.
• Binnen- en buitenverlichting.
• Etalages en lichtreclames.
• Verwarmingssystemen.
• Waterpompen.
• Irrigatiesystemen.
• Apparatuur in woningen en gemeenschappen.
• Kantoren en commerciële ruimtes.
• Openbare gebouwen.
• Compatibele landbouw- en industriële toepassingen.

Technische kenmerken van de Orbis DUO D OB291032

• Merk: Orbis.
• Referentie: OB291032.
• Model: DUO D.
• Type: analoge elektromechanische tijdschakelaar.
• Programmering: dagelijks.
• Schijf: 24 uur.
• Aantal nokjes: 48.
• Minimale schakeltijd: 30 minuten.
• Schakelnauwkeurigheid: ±5 minuten.
• Voeding: 230 V AC.
• Frequentie: 50-60 Hz.
• Gangreserve: nee.
• Batterij: nee.
• Type contact: wisselcontact.
• Schakelvermogen: 16(4) A bij 250 V AC.
• Handmatige bediening: permanent aan / permanent uit / automatisch.
• Gangnauwkeurigheid: ≤ ±1 s/dag bij 23 °C.
• Eigen verbruik: ≤0,5 W.
• Maximale gloeilampbelasting: 3000 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 2000 VA.
• Maximale halogeenbelasting 230 V AC: 3000 W.
• Maximale belasting energiebesparende lampen: 900 VA.
• Maximale LED-belasting: 200 VA.
• Montage: 35 mm DIN-rail.
• Aantal modules: 2.
• Breedte: 35 mm.
• Afmetingen ongeveer: 35 x 88 x 65 mm.
• Maximale geleiderdoorsnede: 4 mm².
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impulsweerstandsspanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.
• EAN: 8426709108946.

Eenvoudige dagelijkse programmering voor het automatiseren van circuits

De Orbis DUO D OB291032 biedt een eenvoudige oplossing voor het automatiseren van circuits die elke dag hetzelfde tijdschema volgen. De frontschijf vergemakkelijkt zowel de programmering als de visuele controle, terwijl de intervallen van 30 minuten het mogelijk maken om verschillende gebruiksperioden binnen één dag in te stellen.

Het wisselcontact van 16(4) A, de handmatige schakelaar met drie standen en de montage in slechts 2 DIN-modules maken dit tot een praktische programmeerschakelaar voor residentiële, commerciële en professionele installaties.

Belangrijk: referentie OB291032 komt overeen met de DUO D-versie zonder gangreserve. Voor een dagelijkse versie met batterij en een gangreserve van meer dan 150 uur biedt Orbis de DUO QRD. De aangesloten belasting moet altijd binnen de door de fabrikant opgegeven limieten blijven.
