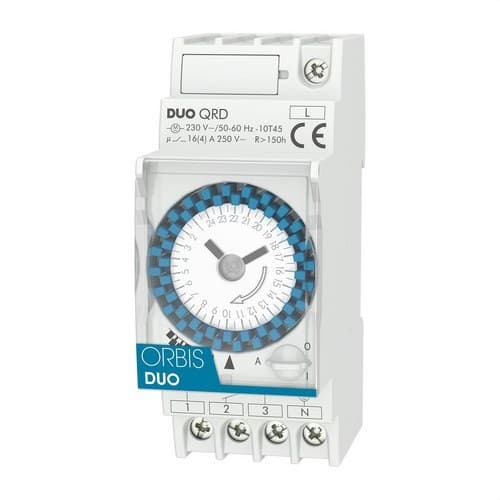

Analoge tijdschakelaar 2 MOD.DUO QRD 230V

De analoge tijdschakelaar Orbis DUO QRD, referentie OB292032, is een modulaire elektromechanische programmeerschakelaar ontworpen om het dagelijks in- en uitschakelen van elektrische circuits te automatiseren. Hij werkt op 230 V, heeft een frontale 24-uurs wijzerplaat met minimale programmeerintervallen van 30 minuten en beschikt over een gangreserve van meer dan 150 uur om de werking van de klok tijdens stroomonderbrekingen te behouden.

Het 2-moduleformaat maakt directe montage op een 35 mm DIN-rail in de elektrische kast mogelijk. De DUO QRD heeft een wisselcontact van 16(4) A bij 250 V AC, een oplaadbare vervangbare batterij en een handmatige drie-standen schakelaar om te kiezen tussen automatische werking, permanent inschakelen en permanent uitschakelen.

Dagelijkse programmering via 24-uurs wijzerplaat

De Orbis DUO QRD gebruikt een analoge dagelijkse programmeerwijzerplaat waarmee de ingestelde bedrijfstijden eenvoudig zichtbaar zijn. De ingestelde cyclus herhaalt zich elke 24 uur, wat bijzonder praktisch is voor apparatuur die elke dag volgens hetzelfde schema moet werken.

De wijzerplaat beschikt over 48 segmenten en elk segment staat voor een interval van 30 minuten. Zo kunnen verschillende in- en uitschakelperiodes gedurende de dag worden geprogrammeerd zonder gebruik van schermen, digitale menu’s of apps.

Minimale schakeltijd van 30 minuten

De minimale duur van elke programmeerbare periode is 30 minuten. De programmering gebeurt door de segmenten op de wijzerplaat te verplaatsen die overeenkomen met de tijdvakken waarin het circuit actief moet blijven.

Dit mechanische systeem maakt een snelle en visuele configuratie mogelijk, vooral geschikt voor verlichting, pompen, verwarming, zwembadfilters en andere apparatuur die geen schakelingen van enkele minuten of seconden vereist.

Gangreserve van meer dan 150 uur

De QRD-versie bevat een oplaadbare batterij die een gangreserve van meer dan 150 uur biedt. Hierdoor kan het tijdmechanisme blijven doorlopen, zelfs wanneer er tijdelijk geen netspanning is.

Deze eigenschap voorkomt dat de klok onmiddellijk de tijd verliest bij een stroomonderbreking en zorgt ervoor dat het ingestelde tijdschema behouden blijft. De batterij is vervangbaar volgens de door Orbis vastgestelde procedure.

Handmatige drie-standen schakelaar

De voorkant is voorzien van een handmatige bediening waarmee direct een van de drie werkingsmodi kan worden gekozen:

• I - Permanent ingeschakeld: houdt het uitgangscontact verbonden, ongeacht de programmering.
• 0 - Permanent uitgeschakeld: houdt het circuit uitgeschakeld.
• A - Automatisch: het circuit werkt volgens de op de wijzerplaat ingestelde tijden.

Deze functie maakt het mogelijk het programma tijdelijk te overrulen voor onderhoud, vakantieperiodes, tests of elke situatie waarin de belasting handmatig moet worden geregeld.

Wisselcontact van 16(4) A

De DUO QRD beschikt over een potentiaalvrij wisselcontact met een schakelvermogen van 16(4) A bij 250 V AC. Hierdoor kunnen de normaal open en normaal gesloten contacten worden gebruikt afhankelijk van de behoeften van het stuurcircuit.

De maximale capaciteit hangt af van het type aangesloten ontvanger, daarom moeten de door Orbis aanbevolen belastingen worden gerespecteerd.

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeen op 12 V AC: tot 2000 VA.
• Halogeen op 230 V AC: tot 3000 W.
• Energiebesparende lampen: tot 900 VA.
• LED-verlichting: tot 200 VA.

Compact 2-module DIN-formaat

De programmeerschakelaar is ontworpen voor montage op een symmetrisch profiel van 35 mm volgens EN 60715. Hij neemt 2 DIN-modules in beslag, overeenkomend met 35 mm breedte, waardoor integratie naast installatieautomaten, aardlekschakelaars en andere bedienings- en beveiligingselementen in de elektrische kast eenvoudig is.

De buitenafmetingen zijn ongeveer 35 x 88 x 65 mm. De aansluiting gebeurt via klemmen voor geleiders tot 4 mm².

Goed afleesbare frontale wijzerplaat

In tegenstelling tot andere analoge programmeerschakelaars met een zijwaartse wijzerplaat, gebruikt de DUO-serie een frontale wijzerplaat waarmee de tijd en geprogrammeerde periodes snel kunnen worden gecontroleerd, zelfs nadat het apparaat in de kast is geïnstalleerd.

De transparante afdekking beschermt de programmeerelementen en helpt onbedoelde wijzigingen van de segmenten tijdens normaal gebruik te voorkomen.

Nauwkeurigheid van het tijdmechanisme

Orbis specificeert voor het mechanisme een gangnauwkeurigheid tot ±1 seconde per dag bij een referentietemperatuur van 23 °C. Voor de dagelijkse wijzerplaat bedraagt de aangegeven schakelnauwkeurigheid ongeveer ±5 minuten.

Het eigen verbruik van de tijdschakelaar is gelijk aan of lager dan 0,5 W, waardoor de energie die nodig is om het mechanisme operationeel te houden beperkt is.

IP20-bescherming en Klasse II

De DUO QRD heeft beschermingsgraad IP20 volgens EN 60529 en Klasse II bij correcte montage. Hij is bedoeld voor installatie in een elektrische kast die toegang tot de klemmen voorkomt zodra de installatie is voltooid.

De bedrijfstemperatuur ligt tussen -10 en +45 °C. Orbis raadt bovendien aan om directe installatie naast sterk inductieve belastingen, zoals contactoren of transformatoren, te vermijden, omdat deze sterke elektromagnetische velden kunnen opwekken.

Toepassingen van de Orbis DUO QRD

Dankzij de dagelijkse programmering en het wisselcontact kan deze tijdschakelaar worden gebruikt om tal van huishoudelijke, commerciële en professionele apparaten te automatiseren.

• Zwembadfilters.
• Binnen- en buitenverlichting.
• Etalages en lichtreclames.
• Verwarmingssystemen.
• Waterpompen.
• Irrigatiesystemen.
• Elektrische apparatuur in woningen en gemeenschappen.
• Compatibele commerciële en industriële installaties.

Technische kenmerken van de Orbis DUO QRD OB292032

• Merk: Orbis.
• Referentie: OB292032.
• Model: DUO QRD.
• Type: modulaire analoge tijdschakelaar.
• Programmering: dagelijks.
• Wijzerplaat: 24 uur.
• Aantal segmenten: 48.
• Minimale schakeltijd: 30 minuten.
• Voeding: 230 V AC.
• Frequentie: 50-60 Hz.
• Contact: wisselcontact.
• Schakelvermogen: 16(4) A bij 250 V AC.
• Gangreserve: meer dan 150 uur.
• Batterij: oplaadbaar en vervangbaar.
• Gangnauwkeurigheid: ≤ ±1 s/dag bij 23 °C.
• Schakelnauwkeurigheid: ongeveer ±5 min met dagelijkse wijzerplaat.
• Eigen verbruik: ≤0,5 W.
• Handmatige bediening: permanent aan / automatisch / permanent uit.
• Maximale belasting gloeilampen: 3000 W.
• Maximale belasting TL-lampen: 1200 VA.
• Maximale belasting halogeen 12 V AC: 2000 VA.
• Maximale belasting halogeen 230 V AC: 3000 W.
• Maximale belasting energiebesparende lampen: 900 VA.
• Maximale belasting LED: 200 VA.
• Montage: 35 mm DIN-rail volgens EN 60715.
• Breedte: 2 DIN-modules, 35 mm.
• Afmetingen ongeveer: 35 x 88 x 65 mm.
• Maximale geleiderdoorsnede: 4 mm².
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impulsweerstandsspanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.

Eenvoudige dagelijkse programmering, bestand tegen stroomonderbrekingen

De Orbis DUO QRD OB292032 biedt een eenvoudige oplossing om circuits te automatiseren die dagelijks hetzelfde schema volgen. De frontale wijzerplaat vergemakkelijkt zowel de programmering als de visuele controle, terwijl de intervallen van 30 minuten geschikt zijn voor tal van huishoudelijke en professionele toepassingen.

De gangreserve van meer dan 150 uur, de oplaadbare vervangbare batterij, het wisselcontact van 16(4) A en het compacte 2-DIN-moduleformaat maken dit tot een programmeerschakelaar die bijzonder geschikt is voor installaties waar een eenvoudig in te stellen analoge tijdregeling gewenst is en de klok bij tijdelijke stroomonderbrekingen behouden moet blijven.

Belangrijk: de aangesloten belasting moet voldoen aan de door Orbis vastgestelde limieten voor elk type ontvanger. De montage moet worden uitgevoerd in een elektrische kast door gekwalificeerd personeel en volgens de installatie- en aansluitinstructies van de fabrikant.
