Analoge tijdschakelaar INCA DUO D 230V

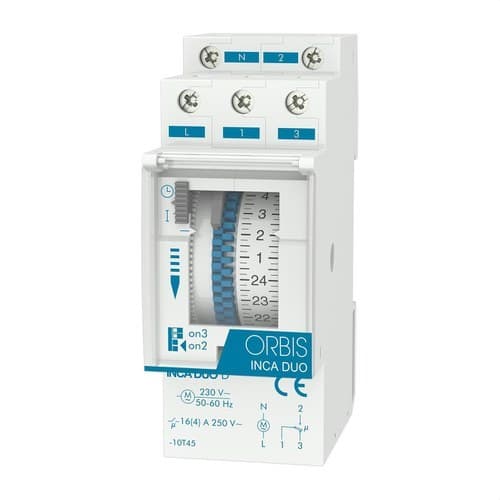

De analoge tijdschakelaar Orbis INCA DUO D, referentie OB330132, is een modulaire elektromechanische programmeerschakelaar die is ontworpen om het dagelijks in- en uitschakelen van elektrische circuits te automatiseren. Hij werkt op 230 V, beschikt over een 24-uurs wijzerplaat met minimale programmeerintervallen van 15 minuten en heeft een potentiaalvrij wisselcontact van 16(4) A bij 250 V AC.

Dankzij het formaat van 2 modules kan hij rechtstreeks op DIN-rail in elektrische verdeelkasten worden geïnstalleerd. De programmering gebeurt eenvoudig door de segmenten op de zijkant van de wijzerplaat te verplaatsen, waardoor hij bijzonder geschikt is voor verlichting, verwarming, waterpompen, irrigatiesystemen en andere apparatuur die dagelijks hetzelfde tijdschema moet herhalen.

Dagelijkse programmering van 24 uur

De Orbis INCA DUO D is voorzien van een dagelijkse programmeerwijzerplaat die elke 24 uur een volledige cyclus doorloopt. Het ingestelde tijdschema wordt automatisch elke dag herhaald zolang het toestel in automatische werking blijft.

De wijzerplaat beschikt over 96 segmenten, wat een resolutie van 15 minuten biedt. Hierdoor kunnen verschillende in- en uitschakelperiodes gedurende de dag worden ingesteld zonder digitale menu’s, apps of externe apparatuur te gebruiken.

Minimale schakeltijd van 15 minuten

Elk segment vertegenwoordigt een interval van 15 minuten, wat de minimale schakeltijd van de programmeerschakelaar vormt. Deze resolutie is geschikt voor tal van huishoudelijke en professionele toepassingen waarbij apparatuur in tijdsblokken moet werken.

De door Orbis opgegeven schakelnauwkeurigheid voor de dagelijkse versie bedraagt ongeveer ±5 minuten.

Potentiaalvrij wisselcontact

De INCA DUO D beschikt over een uitgang met een normaal open en normaal gesloten wisselcontact. Omdat het om een potentiaalvrij contact gaat, biedt dit flexibiliteit om het in verschillende stuur- en regelcircuits te integreren.

Het schakelvermogen bedraagt 16(4) A bij 250 V AC; de maximale belastingen die Orbis voor het aangesloten type ontvanger opgeeft, moeten altijd worden gerespecteerd.

Compatibel met verschillende soorten verlichting

Naast compatibele stuur- en automatiseringsapparatuur kan de INCA DUO D verschillende verlichtingstechnologieën aan binnen de door de fabrikant aangegeven grenzen:

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeen op 12 V AC: tot 2000 VA.
• Halogeen op 230 V AC: tot 3000 W.
• Energiebesparende lampen: tot 1000 VA.
• Downlights: tot 900 VA.
• LED-verlichting: tot 100 VA.

Dagelijkse versie zonder gangreserve

De referentie OB330132 komt specifiek overeen met de INCA DUO D-versie zonder gangreserve. Het toestel bevat dus geen batterij om de klok te laten doorlopen wanneer de netspanning wegvalt.

De via de segmenten ingestelde programmering blijft fysiek behouden, maar na een stroomonderbreking kan het nodig zijn de huidige tijd van de programmeerschakelaar opnieuw in te stellen.

Compact formaat van 2 DIN-modules

De INCA DUO D neemt slechts 2 DIN-modules in beslag, overeenkomend met 35 mm breedte. De buitenafmetingen bedragen ongeveer 35 x 90 x 66 mm, wat de integratie naast installatieautomaten, differentieelschakelaars, contactoren en andere componenten in de kast vergemakkelijkt.

De montage gebeurt op DIN-rail en de elektrische aansluiting via schroefklemmen. Hij accepteert geleiders tot 4 mm² en Orbis specificeert een maximaal aandraaimoment van 0,8 Nm.

Lager eigen verbruik

Het mechanisme heeft een eigen verbruik van ongeveer 0,5 W, overeenkomend met 0,6 VA. Daardoor is het benodigde verbruik om de programmeerschakelaar operationeel te houden beperkt.

Nauwkeurigheid dankzij kwartsmodule

De INCA DUO maakt gebruik van kwartstechnologie en biedt een loopnauwkeurigheid van ±1 seconde per 24 uur bij een referentietemperatuur van 23 °C. Dit zorgt voor een stabiele dagelijkse programmering onder normale bedrijfsomstandigheden zolang het toestel van voeding wordt voorzien.

IP20-bescherming voor kastinstallatie

De programmeerschakelaar heeft een beschermingsgraad IP20 volgens EN 60529 en Klasse II bij correcte montage. Hij is ontworpen voor installatie in elektrische verdeelkasten, beschermd tegen water en tegen direct contact met actieve delen.

Het bedrijfstemperatuurbereik ligt tussen -10 en +45 °C, terwijl voor transport en opslag temperaturen tussen -20 en +60 °C zijn toegestaan.

Toepassingen van de Orbis INCA DUO D

De dagelijkse programmering en het wisselcontact maken het mogelijk deze tijdschakelaar in een breed scala aan installaties te gebruiken:

• Buitenverlichting.
• Etalages en lichtreclames.
• Verwarmingssystemen.
• Waterpompen.
• Irrigatiesystemen.
• Automatische voedersystemen.
• Installaties in woningen en gemeenschappelijke gebouwen.
• Winkels, kantoren en openbare gebouwen.
• Compatibele landbouw- en industriële toepassingen.

Technische kenmerken van de Orbis INCA DUO D OB330132

• Merk: Orbis.
• Referentie: OB330132.
• Model: INCA DUO D.
• Type: modulaire analoge tijdschakelaar.
• Programmering: dagelijks.
• Wijzerplaat: 24 uur.
• Aantal segmenten: 96.
• Minimale schakeltijd: 15 minuten.
• Schakelnauwkeurigheid: ±5 minuten.
• Voeding: 230 V AC ±10%.
• Frequentie: 50-60 Hz.
• Gangreserve: nee.
• Type contact: potentiaalvrij wisselcontact NA/NC.
• Schakelvermogen: 16(4) A bij 250 V AC.
• Loopnauwkeurigheid: ±1 s/24 h bij 23 °C.
• Eigen verbruik: 0,6 VA, ongeveer 0,5 W.
• Maximale belasting gloeilampen: 3000 W.
• Maximale belasting TL-lampen: 1200 VA.
• Maximale belasting halogeen 12 V AC: 2000 VA.
• Maximale belasting halogeen 230 V: 3000 W.
• Maximale belasting energiebesparende lampen: 1000 VA.
• Maximale belasting downlights: 900 VA.
• Maximale belasting LED: 100 VA.
• Montage: DIN-rail.
• Aantal modules: 2.
• Breedte: 35 mm.
• Afmetingen ongeveer: 35 x 90 x 66 mm.
• Netto gewicht: 98 g.
• Aansluiting: schroefklemmen.
• Maximale geleiderdoorsnede: 4 mm².
• Maximaal aandraaimoment: 0,8 Nm.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impulsweerstandspanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.
• Transport- en opslagtemperatuur: -20 tot +60 °C.

Eenvoudige dagelijkse programmering voor elektrische verdeelkasten

De Orbis INCA DUO D OB330132 maakt het mogelijk circuits te automatiseren die elke dag hetzelfde tijdschema volgen, met een eenvoudig in te stellen en af te lezen analoog systeem. De intervallen van 15 minuten bieden voldoende flexibiliteit om meerdere bedrijfsperiodes binnen één dag in te stellen.

Het wisselcontact van 16(4) A, het formaat van 2 DIN-modules en de compatibiliteit met verschillende soorten belastingen maken dit tot een praktische oplossing voor residentiële, commerciële, agrarische en professionele installaties.

Belangrijk: deze referentie betreft de dagelijkse versie zonder gangreserve. Als het nodig is dat de klok blijft doorlopen tijdens stroomuitval, biedt Orbis de INCA DUO QRD-variant met gangreserve. De aangesloten belasting moet altijd binnen de door de fabrikant opgegeven grenzen blijven.
