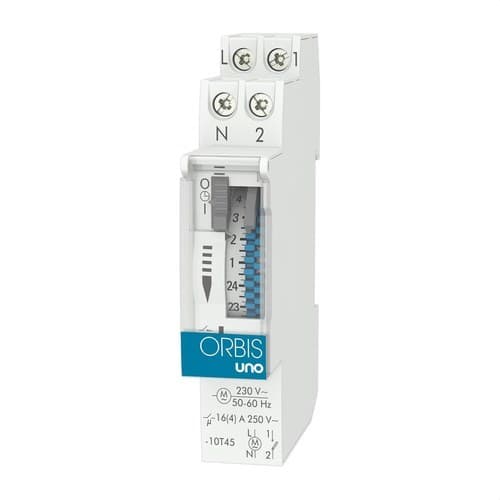

Analoge tijdschakelaar UNO D 230V

De analoge Orbis UNO D tijdschakelaar, referentie OB400132, is een modulaire elektromechanische programmeerschakelaar ontworpen om het dagelijks in- en uitschakelen van elektrische circuits te automatiseren. Hij werkt op 230 V, beschikt over een 24-uurs wijzerplaat met minimale programmeerintervallen van 15 minuten en biedt een potentiaalvrij contact met een capaciteit van 16(4) A bij 250 V AC.

Het bijzonder compacte ontwerp neemt slechts 1 DIN-module van 17,5 mm in beslag, waardoor de installatie in verdeelkasten met beperkte ruimte eenvoudig is. De UNO D is geschikt voor het regelen van verlichting, pompen, klimaatregeling, irrigatie en andere elektrische apparatuur die elke dag hetzelfde tijdschema moet volgen. Deze versie werkt zonder gangreserve en is voorzien van een handmatige OFF-Automatisch-ON-schakelaar.

Dagelijkse programmering van 24 uur

De Orbis UNO D gebruikt een analoge 24-uurs wijzerplaat waarmee de ingestelde in- en uitschakelperioden direct zichtbaar zijn. Het geselecteerde programma wordt automatisch elke dag herhaald.

De programmering gebeurt met behulp van 96 geïntegreerde segmenten op de wijzerplaat. Elk segment staat voor 15 minuten, waardoor verschillende bedrijfstijden gedurende de dag kunnen worden ingesteld zonder schermen, apps of digitale configuratiesystemen.

Minimale schakeltijd van 15 minuten

Het minimale programmeerinterval van de UNO D is 15 minuten. Deze resolutie is geschikt voor talrijke toepassingen waarbij apparatuur automatisch binnen bepaalde tijdsvensters moet worden aangestuurd.

Hij kan bijvoorbeeld worden gebruikt om meerdere in- en uitschakelmomenten gedurende de dag in te stellen voor verlichting, pompen, klimaatapparatuur of andere ontvangers die compatibel zijn met de contactcapaciteit.

Versie zonder gangreserve

Referentie OB400132 betreft specifiek de UNO D-versie zonder gangreserve. Het tijdmechanisme werkt gesynchroniseerd met de netvoeding en bevat geen batterij om de voortgang van de wijzerplaat tijdens een stroomonderbreking te behouden.

De segmenten behouden fysiek de ingestelde programmering, maar na een onderbreking van de stroomvoorziening kan het nodig zijn de huidige tijd van de wijzerplaat opnieuw in te stellen.

Handmatige OFF-, automatische en ON-schakelaar

De voorkant is voorzien van een schakelaar waarmee u kunt kiezen tussen drie bedrijfsmodi en het circuit kunt bedienen zonder de ingestelde programmering te wijzigen:

• OFF: houdt het circuit uitgeschakeld.
• Automatisch: schakelt de uitgang in en uit volgens de programmering van de wijzerplaat.
• ON: houdt het circuit permanent ingeschakeld.

Deze functie vergemakkelijkt onderhoud, tests of situaties waarin het nodig is het tijdprogramma tijdelijk te overrulen.

Potentiaalvrij contact van 16(4) A

De UNO D is uitgerust met een potentiaalvrij uitgangscontact met een nominale capaciteit van 16(4) A bij 250 V AC. Deze configuratie maakt het mogelijk de tijdschakelaar te gebruiken in verschillende stuur- en vermogenscircuits, steeds binnen de door Orbis gespecificeerde limieten.

Het maximaal toelaatbare vermogen hangt af van het type aangesloten verbruiker, aangezien verschillende verlichtingstechnologieën uiteenlopende inschakelstromen en elektrische eigenschappen hebben.

Compatibel met verschillende verlichtingstypes

Orbis geeft de volgende aanbevolen maximale belastingen voor de UNO-tijdschakelaar op:

• Gloeilampen: tot 2500 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V AC: tot 2000 VA.
• Halogeenlampen op 230 V AC: tot 2500 W.
• Energiebesparende lampen: tot 1000 VA.
• Downlights: tot 900 VA.
• LED-verlichting: tot 100 VA.

Ultracompact formaat van 1 DIN-module

Een van de belangrijkste voordelen van de Orbis UNO D is het compacte formaat. Het apparaat neemt slechts 17,5 mm breedte in beslag, overeenkomend met één DIN-module, waardoor het kan worden ingebouwd in verdeelkasten waar de beschikbare ruimte beperkt is.

De buitenafmetingen zijn ongeveer 17,5 x 90 x 66 mm en het apparaat is geschikt voor montage op een 35 mm DIN-rail volgens EN 60715.

Verzegelbare transparante afdekking

Het programmeergedeelte wordt beschermd door een transparante, verzegelbare afdekking. Deze oplossing maakt het mogelijk de tijd en de geprogrammeerde perioden visueel te controleren en helpt tegelijkertijd onbedoelde manipulaties of ongeoorloofde wijzigingen te voorkomen.

Deze eigenschap is bijzonder nuttig in gemeenschappelijke ruimtes, winkels, openbare gebouwen en elektrische verdeelkasten die toegankelijk zijn voor verschillende gebruikers.

Nauwkeurigheid van het tijdmechanisme

Orbis specificeert een bedrijfsnauwkeurigheid van ongeveer ±1 seconde per dag bij een referentietemperatuur van 22 °C. Het eigen verbruik van het mechanisme bedraagt ongeveer 0,5 W.

Aangezien het een elektromechanisch systeem betreft, wordt de programmering rechtstreeks op de frontwijzerplaat uitgevoerd en zijn geen externe apparaten of elektronische configuratieprocedures nodig.

IP20-bescherming en montage in kast

De UNO D heeft een beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II bij correcte installatie. Hij is ontworpen voor montage in beschermde elektrische verdeelkasten.

Het bedrijfstemperatuurbereik ligt tussen -10 en +50 °C, waardoor hij geschikt is voor talrijke residentiële, tertiaire en professionele installaties.

Toepassingen van de Orbis UNO D

Dankzij de dagelijkse programmering en het formaat van één module kan de UNO D worden gebruikt om een breed scala aan elektrische circuits te automatiseren:

• Binnen- en buitenverlichting.
• Etalages en lichtreclames.
• Waterpompen.
• Irrigatiesystemen.
• Zwembadfilters en hulpapparatuur.
• Compatibele klimaatregelingsapparatuur.
• Elektrische verwarming binnen de belastingslimieten.
• Installaties in woningen en gemeenschappen.
• Winkels en kantoren.
• Compatibele tertiaire en industriële toepassingen.

Technische kenmerken van de Orbis UNO D OB400132

• Merk: Orbis.
• Referentie: OB400132.
• Model: UNO D.
• Type: elektromechanische analoge tijdschakelaar.
• Programmering: dagelijks.
• Wijzerplaat: 24 uur.
• Aantal segmenten: 96.
• Minimale schakeltijd: 15 minuten.
• Gangreserve: nee.
• Voeding: 230 V AC.
• Frequentie: 50-60 Hz.
• Contact: potentiaalvrij.
• Schakelvermogen: 16(4) A bij 250 V AC.
• Handmatige schakelaar: OFF / Automatisch / ON.
• Bedrijfsnauwkeurigheid: ±1 s/dag bij 22 °C.
• Eigen verbruik: ongeveer 0,5 W.
• Maximale gloeilampbelasting: 2500 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 2000 VA.
• Maximale halogeenbelasting 230 V AC: 2500 W.
• Maximale belasting energiebesparende lampen: 1000 VA.
• Maximale belasting downlights: 900 VA.
• Maximale LED-belasting: 100 VA.
• Montage: 35 mm DIN-rail volgens EN 60715.
• Breedte: 1 DIN-module, 17,5 mm.
• Afmetingen ongeveer: 17,5 x 90 x 66 mm.
• Afdekking: transparant en verzegelbaar.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -10 tot +50 °C.

Dagelijkse programmering in slechts één module

De Orbis UNO D OB400132 biedt een compacte en eenvoudige oplossing om circuits te automatiseren die dagelijks dezelfde tijden volgen. De intervallen van 15 minuten maken het mogelijk om verschillende bedrijfstijden gedurende 24 uur nauwkeurig in te stellen.

Het contact van 16(4) A, de handmatige schakelaar met drie standen, de verzegelbare afdekking en de breedte van slechts 17,5 mm maken van de UNO D een praktische keuze voor zowel nieuwe verdeelkasten als renovaties waar weinig ruimte beschikbaar is.

Belangrijk: deze referentie betreft de UNO D-versie zonder gangreserve. Als het nodig is de klok tijdens stroomonderbrekingen te laten doorlopen, biedt Orbis de UNO QRD-variant met gangreserve. De installatie moet worden uitgevoerd volgens de instructies van de fabrikant en met inachtneming van de aangegeven maximale belastingen.
