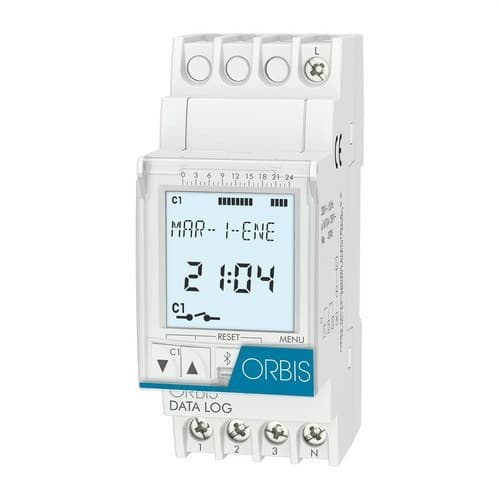

Digitale tijdschakelaar DATA LOG 230V

De Orbis DATA LOG, referentie OB174012, is een digitale tijdschakelaar van 230 V, ontworpen om het in- en uitschakelen van een elektrisch circuit te automatiseren via dagelijkse of wekelijkse programmering. Hij beschikt over een wisselcontact van 16(10) A, capaciteit voor maximaal 40 programma’s, een verlicht LCD-scherm en Bluetooth-communicatie, en biedt zo een geavanceerde oplossing voor de aansturing van verlichting, irrigatie, etalages, lichtreclames, fonteinen en andere elektrische apparatuur.

Het modulaire formaat van 2 modules maakt directe montage op DIN-rail in de elektrische kast mogelijk. Naast de conventionele in- en uitschakelhandelingen ondersteunt hij korte impulsen, herhalende cycli, speciale vakantieperiodes, automatische zomer-/wintertijdomschakeling en tijdelijke of permanente handmatige bediening.

Dagelijkse en wekelijkse programmering met maximaal 40 programma’s

De DATA LOG maakt het mogelijk om tot 40 programma’s in te stellen, zodat de werking van het circuit kan worden afgestemd op de werkelijke tijden van elke installatie. Er kan een andere programmering worden ingesteld per dag van de week of meerdere dagen kunnen worden gegroepeerd wanneer dezelfde tijden nodig zijn.

Deze flexibiliteit maakt het mogelijk om residentiële, commerciële, gemeenschappelijke of professionele installaties te automatiseren, onnodige inschakelingen te vermijden en ervoor te zorgen dat apparatuur alleen werkt binnen de geplande tijdsvensters.

Één wisselcontact van 16(10) A

Referentie OB174012 komt overeen met de DATA LOG-versie voor één circuit. Hij is voorzien van een wisselcontact met een schakelvermogen van 16(10) A bij 250 V AC, waardoor verschillende soorten belastingen rechtstreeks kunnen worden aangestuurd binnen de door Orbis vastgestelde grenzen.

Voor toepassingen waarbij twee onafhankelijke circuits moeten worden aangestuurd, biedt Orbis de DATA LOG 2-versie, terwijl referentie OB174012 specifiek bedoeld is voor de aansturing van één circuit.

ON/OFF-handelingen, impulsen en cycli

Naast de conventionele programmering op een vast tijdstip maakt de Orbis DATA LOG het mogelijk om verschillende soorten schakelingen in te stellen voor meer specifieke automatiseringstoepassingen.

• Vast tijdstip ON/OFF: in- of uitschakeling van het circuit op de geprogrammeerde tijden.
• Impulsen: schakelingen met een instelbare duur van 1 tot 59 seconden.
• Cycli: herhalende sequenties van 1 tot 59 seconden en/of van 1 minuut tot 23 uur en 59 minuten.
• Handmatige schakeling: maakt het mogelijk de toestand van het circuit tijdelijk te wijzigen.
• Permanente schakeling: houdt de uitgang in- of uitgeschakeld, onafhankelijk van het tijdprogramma.

Programmering via Bluetooth

De huidige versie van de DATA LOG OB174012 is standaard uitgerust met Bluetooth 5 LE-communicatie, waardoor programmering mogelijk is vanaf een compatibele smartphone naast het gebruik van de frontbediening van het apparaat.

Deze connectiviteit vergemakkelijkt het aanmaken en wijzigen van tijdschema’s wanneer de programmeerunit in de elektrische kast is geïnstalleerd en maakt beheer mogelijk via de compatibele softwareoplossingen van Orbis.

Verlicht LCD-scherm

De DATA LOG is voorzien van een verlicht grafisch LCD-scherm waarmee de tijd, programmering en status van het circuit duidelijk kunnen worden gecontroleerd. Het apparaat toont bovendien een dagelijks tijdschema, wat de weergave van de ingestelde werkingsperioden vergemakkelijkt.

De achtergrondverlichting en contrastinstelling vereenvoudigen programmerings- en onderhoudstaken, zelfs wanneer de elektrische kast in een slecht verlichte ruimte is geïnstalleerd.

Vier speciale perioden voor vakanties en feestdagen

De programmeerunit maakt het mogelijk om tot vier speciale jaarlijkse perioden te definiëren. Deze perioden kunnen worden gebruikt om de werking tijdelijk aan te passen tijdens vakanties, feestdagen, bedrijfssluitingen of andere data waarop het gebruikelijke schema van de installatie verandert.

Zo is het niet nodig om de gebruikelijke weekprogrammering te verwijderen telkens wanneer er een uitzondering in de kalender optreedt.

Automatische zomer-/wintertijdomschakeling

De DATA LOG kan automatisch overschakelen tussen zomer- en wintertijd op basis van het geselecteerde land. Deze functie kan ook worden uitgeschakeld wanneer de kenmerken van de installatie vereisen dat het hele jaar door een vaste tijd wordt aangehouden.

Gangreserve met vervangbare batterij

De tijdschakelaar is voorzien van een vervangbare CR2032-batterij van 3 V en 220 mAh, bedoeld om de klok en programmeringen te behouden wanneer de netvoeding wordt onderbroken.

De huidige documentatie van Orbis specificeert een reserve tot 5 jaar met geplaatste batterij en het apparaat losgekoppeld van het net, en een geschatte levensduur van de batterij tot 10 jaar wanneer de tijdschakelaar onder spanning blijft.

Zelfs zonder werkende batterij beschikt het apparaat over een condensator met hoge capaciteit die de opgeslagen programmering ongeveer 48 uur zonder voeding kan behouden.

Urenmeter voor bedrijfstijd

De DATA LOG integreert een urenmeter voor de bedrijfstijd van het kanaal. Deze functie maakt het mogelijk te zien hoe lang het circuit actief is geweest en kan bijzonder nuttig zijn voor onderhoudsplanning of het bewaken van het gebruik van verlichting en andere elektrische apparatuur.

Toetsvergrendeling en verzegelbare afdekking

Om onbedoelde of ongeautoriseerde wijzigingen te helpen voorkomen, beschikt de programmeerunit over een toetsenvergrendeling. Daarnaast is er een verzegelbare frontafdekking die fysieke toegang tot de bedieningselementen beperkt.

Deze kenmerken zijn bijzonder nuttig in wooncomplexen, openbare gebouwen, winkels, gemeentelijke installaties en andere elektrische kasten die toegankelijk zijn voor verschillende personen.

Belastingscapaciteit

Het contact van de DATA LOG biedt een schakelvermogen van 16(10) A bij 250 V AC. De aanbevolen maximale belastingen zijn afhankelijk van de technologie van de aangesloten ontvangers.

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V: tot 2000 VA.
• Halogeenlampen op 230 V: tot 3000 W.
• Energiebesparende lampen: tot 600 VA.
• Downlights: tot 400 VA in conventionele configuratie.
• LED-verlichting: tot 90 VA in conventionele configuratie.

Orbis documenteert ook hogere capaciteiten voor bepaalde elektronische belastingen wanneer schakeling met nuldoorgangsdetectie wordt gebruikt. Controleer altijd de specifieke configuratie en respecteer het door de fabrikant aangegeven maximale vermogen.

Compact 2-module DIN-formaat

De Orbis DATA LOG is ontworpen voor montage op DIN-rail en neemt slechts 2 modules breedte in beslag. De afmetingen zijn ongeveer 35 x 88 x 65 mm, wat integratie naast de overige bedienings- en beveiligingscomponenten van de elektrische kast vergemakkelijkt.

De aansluiting gebeurt via schroefklemmen en ondersteunt stijve of flexibele geleiders met doorsneden tussen 1 en 6 mm². Het door de fabrikant opgegeven maximale aandraaimoment is 0,8 Nm.

Technische kenmerken van de Orbis DATA LOG OB174012

• Merk: Orbis.
• Referentie: OB174012.
• Model: DATA LOG.
• Type: modulaire digitale tijdschakelaar.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Aantal circuits: 1.
• Type contact: wisselcontact.
• Schakelvermogen: 16(10) A bij 250 V AC.
• Maximaal aantal programma’s: 40.
• Programmering: dagelijks en wekelijks.
• Speciale perioden: 4.
• Schakelingen: ON/OFF, handmatig, permanent, impulsen en cycli.
• Impulsduur: van 1 tot 59 seconden.
• Cycli: van 1 tot 59 seconden en/of van 1 minuut tot 23 uur en 59 minuten.
• Programmeringsnauwkeurigheid: op de seconde.
• Kloknauwkeurigheid: ±1 s/24 h bij 23 °C.
• Zomer-/wintertijdomschakeling: automatisch per land of uitschakelbaar.
• Urenmeter: ja.
• Communicatie: Bluetooth 5 LE.
• Scherm: verlicht LCD.
• Tijdnotatie: 12/24 uur.
• Toetsvergrendeling: ja.
• Verzegelbare frontafdekking: ja.
• Batterij: CR2032, 3 V, 220 mAh, vervangbaar.
• Reserve met batterij en zonder netvoeding: tot 5 jaar.
• Levensduur batterij met netvoeding: tot 10 jaar.
• Behoud van programmering zonder batterij of netvoeding: ongeveer 48 uur.
• Eigen verbruik bij 230 V: ongeveer 1 W.
• Beschermingsgraad: IP20.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impuls-spanning: 4 kV.
• Bedrijfstemperatuur: -10 tot 55 °C.
• Montage: DIN-rail.
• Breedte: 2 DIN-modules.
• Afmetingen ongeveer: 35 x 88 x 65 mm.
• Netto gewicht: ongeveer 95 g.
• Aansluiting: schroefklemmen.
• Geleiderdoorsnede: 1-6 mm², stijf of flexibel.
• Maximaal aandraaimoment: 0,8 Nm.

Toepassingen van de DATA LOG tijdschakelaar

Door de wekelijkse programmering, impuls- en cyclusfuncties en de mogelijkheid om speciale perioden in te stellen, kan de DATA LOG worden gebruikt om tal van elektrische circuits te automatiseren.

• Verlichting van wooncomplexen.
• Buiten- en sfeerverlichting.
• Lichtreclames en etalages.
• Openbare of straatverlichting.
• Fonteinen en tuinen.
• Irrigatiesystemen.
• Verlichting van kantoren en commerciële ruimtes.
• Tijdgestuurde automatisering van compatibele elektrische apparatuur.

Geavanceerde tijdregeling in slechts 2 modules

De Orbis DATA LOG OB174012 combineert 40 programma’s, dagelijkse en wekelijkse programmering, impulsen, cycli en vier speciale perioden in één compacte programmeerunit. Het verlichte scherm en de Bluetooth-connectiviteit vereenvoudigen zowel de initiële configuratie als latere tijdsaanpassingen.

De gangreserve, urenmeter, toetsenvergrendeling en het 16(10) A wisselcontact maken het geheel compleet tot een veelzijdige oplossing voor installaties waar een nauwkeurige en eenvoudig aanpasbare tijdregeling vereist is.

Belangrijk: controleer vóór het aansluiten van elk apparaat de stroom, het vermogen en het type belasting om de door Orbis vastgestelde limieten te respecteren. Installatie en bekabeling moeten worden uitgevoerd volgens de instructies van de fabrikant en de geldende elektrische voorschriften.
