Digitale tijdschakelaar DATA MICRO 2+

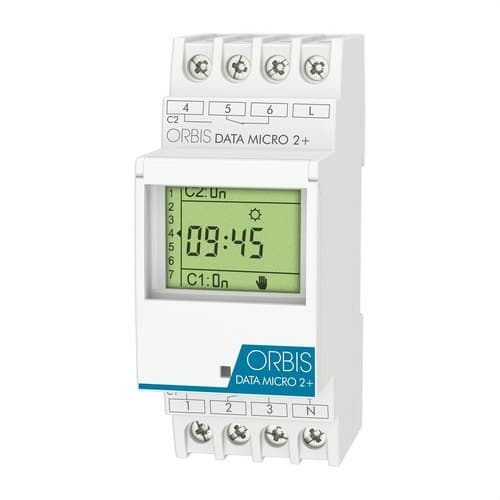

De digitale tijdschakelaar Orbis DATA MICRO 2+, referentie OB171912N, is een modulaire programmeerklok voor 230 V, ontworpen om twee onafhankelijke elektrische circuits te automatiseren met programmeringen per seconde, dagelijks of wekelijks. Hij beschikt over twee potentiaalvrije wisselcontacten van 16(10) A, tot 32 programma’s, een pulsfunctie van 1 tot 59 seconden en een speciale vakantieperiode van maximaal 99 dagen.

De installatie gebeurt op DIN-rail en neemt slechts 2 modules in beslag. De programmering wordt uitgevoerd via een begeleid menu met pictogrammen en een LCD-scherm dat de nodige informatie toont om de tijdschema’s in te stellen en de bedrijfsstatus te controleren. Bovendien is hij voorzien van een lithiumbatterij voor gangreserve, automatische zomer-/wintertijdomschakeling en de mogelijkheid om tijdelijke of permanente handmatige schakelingen uit te voeren.

Twee onafhankelijke circuits

De referentie OB171912N komt specifiek overeen met het model DATA MICRO 2+, uitgerust met twee onafhankelijke uitgangscircuits. Elk circuit beschikt over een potentiaalvrij wisselcontact, waardoor twee verschillende belastingen of apparaten vanaf één enkele tijdschakelaar kunnen worden aangestuurd.

Elke uitgang biedt een schakelvermogen van 16(10) A bij 250 V AC, wat een compacte oplossing biedt voor installaties waar twee circuits geautomatiseerd moeten worden zonder twee afzonderlijke programmeerklokken te gebruiken.

Tot 32 dagelijkse of wekelijkse programma’s

De DATA MICRO 2+ maakt het mogelijk om tot 32 in- en uitschakelprogramma’s op te slaan. De schakelingen kunnen dagelijks of wekelijks worden ingesteld, zodat de werking van elke installatie kan worden aangepast aan de geplande tijdstippen.

Deze capaciteit is geschikt voor het automatiseren van verlichting, klimaatregeling, elektrische irrigatiepompen, sirenes, signalering en andere apparatuur die op bepaalde momenten moet worden in- of uitgeschakeld.

Programmering met nauwkeurigheid van 1 seconde

De programmeerklok biedt een minimale schakeltijd van 1 seconde en een programmeernauwkeurigheid per seconde. De interne klok gebruikt een kwartskristal en heeft een gangnauwkeurigheid van ±1 seconde per 24 uur bij een referentietemperatuur van 23 °C.

Deze eigenschappen maken het mogelijk om de DATA MICRO 2+ te gebruiken voor zowel conventionele tijdprogramma’s als toepassingen die korte en nauwkeurige schakelingen vereisen.

Pulsfunctie van 1 tot 59 seconden

Naast conventionele in- en uitschakelingen op een bepaald tijdstip maakt de Orbis DATA MICRO 2+ het mogelijk om pulsen te programmeren met een duur tussen 1 en 59 seconden.

Deze functie is bijzonder nuttig voor toepassingen zoals school- en instellingensirenes, akoestische signalering, tijdelijke activering van relais, automatiseringen en andere apparatuur die slechts enkele seconden ingeschakeld hoeft te blijven.

Speciale vakantieperiode van maximaal 99 dagen

De DATA MICRO 2+ maakt het mogelijk om een speciale vakantieperiode van maximaal 99 dagen in te stellen. Tijdens dit interval kunnen de gebruikelijke programma’s tijdelijk worden uitgeschakeld zonder ze te hoeven wissen.

Na afloop van de speciale periode kan het apparaat de eerder ingestelde tijdsregeling hervatten, wat het beheer van kantoren, onderwijsinstellingen, winkels en andere locaties met sluitingsperiodes vergemakkelijkt.

Tijdelijke of permanente handmatige bediening

De uitgangen kunnen handmatig vanaf de programmeerklok zelf worden bediend. Orbis maakt tijdelijke wijzigingen van de contactstatus mogelijk of het instellen van een permanente in- of uitschakeling wanneer de automatische programmering tijdelijk moet worden opgeheven.

Deze functie vergemakkelijkt onderhoudswerkzaamheden, tests en situaties waarin de gebruiker de circuits rechtstreeks moet kunnen bedienen.

Automatische zomer-/wintertijdomschakeling

De tijdschakelaar bevat beheer voor de overgang tussen winter- en zomertijd. Hij kan zo worden ingesteld dat de omschakeling automatisch volgens de Europese kalender gebeurt, op maat worden geprogrammeerd of volledig worden uitgeschakeld.

Deze voorziening voorkomt dat de tijd van het apparaat handmatig moet worden aangepast in installaties waar seizoensgebonden tijdsverandering wordt gebruikt.

Gangreserve tot 4 jaar

De Orbis DATA MICRO 2+ is voorzien van een interne lithiumbatterij die een gangreserve tot 4 jaar zonder netvoeding biedt. Zo kunnen de klok en de programma’s behouden blijven tijdens langdurige stroomuitval of wanneer het apparaat gedurende langere tijd van het net is losgekoppeld.

Volgens de officiële technische fiche is de lithiumbatterij van deze versie niet vervangbaar.

LCD-scherm en pictogramgestuurde programmering

Het apparaat beschikt over een LCD-display en een programmeersysteem met pictogrammen dat de toegang tot de verschillende functies vergemakkelijkt. Het gebruikte tijdformaat is 24 uur.

De voorzijde heeft een verzegelbaar transparant venster, bedoeld om ongeoorloofde manipulatie te bemoeilijken nadat de programmering van het apparaat is voltooid.

Potentiaalvrije wisselcontacten

De twee circuits van de DATA MICRO 2+ gebruiken potentiaalvrije NA/NC-wisselcontacten. Deze configuratie vergroot de integratiemogelijkheden in stuurcircuits, omdat de contacten kunnen worden gebruikt om verschillende belastingen in of uit te schakelen naargelang de behoeften van het project.

De contacten zijn vervaardigd uit AgSnO₂ en bieden een nominale schakelcapaciteit van 2 x 16(10) A bij 250 V AC.

Geschikt voor verschillende soorten verlichting

Orbis specificeert de volgende aanbevolen maximale belastingen voor de normaal open contacten:

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V AC: tot 2000 VA.
• Halogeenlampen op 230 V AC: tot 3000 W.
• Energiebesparende lampen: tot 600 VA.
• Downlights: tot 400 VA.
• LED-verlichting: tot 90 VA.

Het toelaatbare vermogen moet worden gekozen rekening houdend met de aard van de belasting en de mogelijke inschakelstromen, vooral wanneer elektronische apparatuur of verlichtingssystemen worden aangesloten.

Compact DIN-formaat van 2 modules

De DATA MICRO 2+ wordt rechtstreeks op DIN-rail gemonteerd en neemt 2 modules in beslag, met een breedte van ongeveer 35 mm. De buitenafmetingen zijn ongeveer 35 x 88 x 65 mm.

Dit formaat maakt het mogelijk om twee tijdkanalen in de elektrische kast te integreren met een beperkte ruimte, wat bijzonder praktisch is in installaties met weinig beschikbare ruimte voor nieuwe componenten.

Voeding op 230 V

De referentie OB171912N komt overeen met de versie gevoed op 230 V AC ±10%, met een nominale frequentie van 50/60 Hz. Het door Orbis opgegeven eigen verbruik is 7,3 VA, wat overeenkomt met ongeveer 1,2 W.

Orbis brengt ook DATA MICRO + en DATA MICRO 2+ varianten op de markt voor andere spanningen, dus controleer altijd de referentie voordat u een bestaand apparaat vervangt.

Toepassingen van de Orbis DATA MICRO 2+

De combinatie van twee onafhankelijke circuits, wekelijkse programmering en schakelingen tot één seconde maakt de DATA MICRO 2+ geschikt voor talrijke residentiële, commerciële en professionele toepassingen.

• Programmering van binnen- en buitenverlichting.
• Tijdregeling van kantoorverlichting.
• Automatisering van elektrische irrigatiepompen.
• Programmering van compatibele klimaatregelingssystemen.
• Activering van sirenes in scholen en onderwijsinstellingen.
• Bediening van lichtreclames en signalering.
• Automatisering van elektrische apparatuur in openbare gebouwen.
• Bediening van circuits in industriële installaties.

Technische kenmerken van de Orbis DATA MICRO 2+ OB171912N

• Merk: Orbis.
• Referentie: OB171912N.
• Model: DATA MICRO 2+.
• Type: modulaire digitale tijdschakelaar.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Aantal circuits: 2.
• Type contacten: 2 potentiaalvrije NA/NC-wisselcontacten.
• Schakelvermogen: 2 x 16(10) A bij 250 V AC.
• Contactmateriaal: AgSnO₂.
• Maximaal aantal programma’s: 32.
• Programmering: per seconde, dagelijks en wekelijks.
• Minimale schakeltijd: 1 seconde.
• Programmeernauwkeurigheid: per seconde.
• Programmeerpulsen: van 1 tot 59 seconden.
• Speciale vakantieperiode: 1 periode tot 99 dagen.
• Handmatige schakelingen: tijdelijk of permanent.
• Zomer-/wintertijdomschakeling: automatisch voor Europa, programmeerbaar of uitschakelbaar.
• Scherm: LCD.
• Tijdsformaat: 24 uur.
• Verzegelbaar venster: ja.
• Gangreserve: tot 4 jaar zonder voeding.
• Batterijtype: interne niet-vervangbare lithiumbatterij.
• Kloknauwkeurigheid: ±1 s/24 u bij 23 °C.
• Eigen verbruik: 7,3 VA, ongeveer 1,2 W.
• Montage: DIN-rail.
• Aantal modules: 2.
• Afmetingen ongeveer: 35 x 88 x 65 mm.
• Nettogewicht: 160 g.
• Aansluiting: schroefklemmen.
• Maximale geleiderdoorsnede: 4 mm².
• Maximaal aandraaimoment: 0,8 Nm.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impuls-spanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.
• Bedrijfsgrens: -30 tot +50 °C.
• Transport- en opslagtemperatuur: -35 tot +60 °C.
• Maximale gloeilampbelasting: 3000 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 2000 VA.
• Maximale halogeenbelasting 230 V AC: 3000 W.
• Maximale laagverbruikbelasting: 600 VA.
• Maximale downlightbelasting: 400 VA.
• Maximale LED-belasting: 90 VA.

Nauwkeurige programmering van twee circuits vanaf één enkel apparaat

De Orbis DATA MICRO 2+ OB171912N maakt het mogelijk om de programmering van twee circuits te centraliseren in een compact apparaat van slechts 2 DIN-modules. De 32 programma’s, potentiaalvrije contacten, wekelijkse programmering en pulsfunctie bieden flexibiliteit voor zowel eenvoudige automatiseringen als toepassingen die korte schakelingen vereisen.

De gangreserve tot 4 jaar, de automatische zomer-/wintertijdomschakeling en het verzegelbare venster vormen samen een oplossing voor installaties waar een automatische en stabiele werking gewenst is zonder de programmeerklok voortdurend te moeten bijstellen.

Belangrijk: de aangesloten belastingen moeten voldoen aan de door Orbis opgegeven limieten voor elke technologie. Installatie en bedrading moeten worden uitgevoerd volgens het schema van de fabrikant en de geldende elektrische voorschriften.
