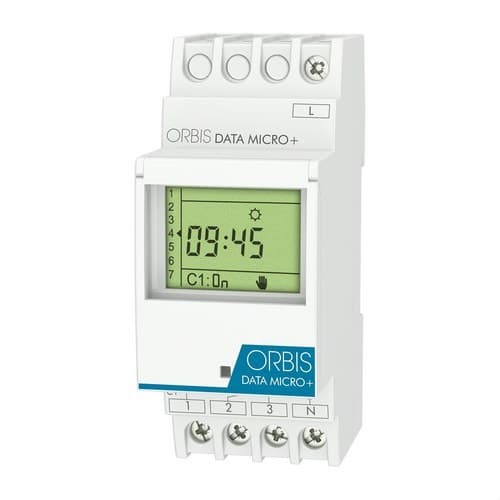

Digitale tijdschakelaar DATA MICRO+

De digitale tijdschakelaar Orbis DATA MICRO+, referentie OB172012N, is een modulaire programmeerklok voor 230 V, ontworpen om een elektrisch circuit te automatiseren met programmeringen per seconde, dagelijks of wekelijks. Hij beschikt over een potentiaalvrij wisselcontact van 16(10) A, tot 32 programma’s, een pulsfunctie van 1 tot 59 seconden en een speciale vakantieperiode van maximaal 99 dagen.

De installatie gebeurt op DIN-rail en neemt 2 modules in beslag. De programmering wordt uitgevoerd via een LCD-scherm en een menugestuurde interface met pictogrammen, wat het instellen van tijdschema’s voor verlichting, irrigatiepompen, klimaatregeling, signalering en andere elektrische apparatuur vereenvoudigt. Bovendien beschikt hij over een gangreserve tot 4 jaar, automatische zomer-/wintertijdomschakeling en tijdelijke of permanente handmatige bediening.

Dag- en weekprogrammering met tot 32 programma’s

De Orbis DATA MICRO+ maakt het mogelijk om tot 32 programma’s op te slaan voor het instellen van in- en uitschakeltijden over de dag of week. Zo kan de werking van de installatie worden aangepast aan verschillende dagen en tijdsblokken zonder handmatige handelingen.

De programmering heeft een minimale resolutie van 1 seconde, wat zorgt voor een hoge nauwkeurigheid voor toepassingen die korte schakelingen of activering op een bepaald tijdstip vereisen.

Één potentiaalvrij wisselcontact

De referentie OB172012N komt overeen met de DATA MICRO+-versie met één circuit. Hij is uitgerust met een normaal open en normaal gesloten potentiaalvrij wisselcontact, met een schakelvermogen van 16(10) A bij 250 V AC.

Het contact is vervaardigd uit AgSnO2 en maakt het mogelijk om verschillende soorten belastingen rechtstreeks te schakelen binnen de door Orbis opgegeven maximale vermogens.

Programmeerbare pulsen van 1 tot 59 seconden

Naast de conventionele in- en uitschakelingen op een bepaald tijdstip, maakt de DATA MICRO+ het mogelijk om pulsen te programmeren met een duur tussen 1 en 59 seconden.

Deze functie vergroot de toepassingsmogelijkheden bij sirenes, melders, signalering, tijdelijke aansturing van relais of andere apparatuur die slechts enkele seconden actief hoeft te zijn.

Vakantieperiode tot 99 dagen

De programmeerklok bevat een speciale vakantieperiode die kan worden ingesteld tot maximaal 99 dagen. Tijdens dit interval worden de normale programma’s uitgeschakeld zonder dat ze uit het geheugen hoeven te worden verwijderd.

Deze functie is bijzonder nuttig in kantoren, winkels, onderwijsinstellingen en andere installaties die gedurende bepaalde periodes gesloten zijn.

Tijdelijke of permanente handmatige bediening

De status van de uitgang kan handmatig worden gewijzigd vanaf de programmeerklok zelf. De DATA MICRO+ maakt een tijdelijke in- of uitschakeling mogelijk, die de automatische werking tijdelijk wijzigt, of het instellen van een permanente handmatige status.

Deze functies vergemakkelijken onderhoud, tests of situaties waarin het geprogrammeerde tijdschema tijdelijk niet gevolgd moet worden.

Automatische zomer-/wintertijdomschakeling

De klok beschikt over beheer van de omschakeling tussen zomer- en wintertijd. Deze kan zo worden ingesteld dat de wijziging automatisch wordt uitgevoerd volgens de kalender van de Europese Unie, aangepast worden geprogrammeerd of uitgeschakeld blijven.

Deze functie zorgt ervoor dat de in- en uitschakeltijden het hele jaar door correct behouden blijven zonder dat de klok bij elke seizoenswisseling handmatig hoeft te worden aangepast.

Gangreserve tot 4 jaar

De DATA MICRO+ is uitgerust met een lithiumbatterij die een gangreserve tot 4 jaar zonder netvoeding biedt. Zo kunnen de klok en de programma’s behouden blijven tijdens stroomonderbrekingen of wanneer de verdeelkast losgekoppeld is.

In deze generatie van de DATA MICRO+ specificeert Orbis een interne, niet-vervangbare lithiumbatterij.

LCD-scherm met pictogramgestuurde programmering

De programmeerklok beschikt over een LCD-scherm waarop de tijd, de dag en de bedrijfsstatus van het circuit zichtbaar zijn. Het menusysteem gebruikt pictogrammen om de gebruiker tijdens de configuratie te begeleiden.

Het tijdformaat is 24 uur en de kloknauwkeurigheid bedraagt ±1 seconde per 24 uur bij een referentietemperatuur van 23 °C dankzij de kwartsklokoscillator.

Verzegelbare transparante afdekking

De frontbediening wordt beschermd door een transparant, verzegelbaar venster. Deze eigenschap maakt het mogelijk om de informatie op het scherm visueel te controleren en helpt tegelijkertijd ongeautoriseerde wijzigingen in de programmering te voorkomen.

Daarom is de DATA MICRO+ bijzonder geschikt voor elektrische verdeelkasten in gemeenschappen, winkels, kantoren, onderwijsinstellingen en andere installaties die toegankelijk zijn voor verschillende gebruikers.

Geschikt voor verschillende soorten belastingen

Het normaal open contact ondersteunt verschillende maximale vermogens, afhankelijk van het type aangesloten verbruiker:

• Gloeilampen: tot 3000 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V AC: tot 2000 VA.
• Halogeenlampen op 230 V AC: tot 3000 W.
• Energiebesparende lampen: tot 600 VA.
• Downlights: tot 400 VA.
• LED-verlichting: tot 90 VA.

Bij belastingen met hoge inschakelstromen moet vooral worden gecontroleerd dat de door de fabrikant opgegeven limieten niet worden overschreden.

Modulair formaat voor DIN-rail

De Orbis DATA MICRO+ is ontworpen voor montage op DIN-rail en neemt 2 modules in beslag, overeenkomend met ongeveer 35 mm breedte. De buitenafmetingen zijn 35 x 88 x 65 mm en het nettogewicht is 135 g.

De aansluiting gebeurt via schroefklemmen en ondersteunt geleiders met een maximale doorsnede van 4 mm². Het opgegeven maximale aanhaalmoment is 0,8 Nm.

Voeding op 230 V

De referentie OB172012N komt specifiek overeen met de versie gevoed op 230 V AC ±10%, met een nominale frequentie van 50/60 Hz. Het eigen verbruik bedraagt 7,3 VA, wat ongeveer overeenkomt met 1,2 W.

Orbis heeft andere DATA MICRO+-referenties voor verschillende voedingsspanningen, dus het is belangrijk om de productcode te controleren wanneer een bestaande programmeerklok wordt vervangen.

IP20-bescherming voor elektrische verdeelkasten

De DATA MICRO+ heeft een beschermingsgraad IP20 volgens EN 60529 en klasse II wanneer hij correct is geïnstalleerd. Hij is ontworpen voor montage in elektrische verdeelkasten die beschermd zijn tegen water en tegen toegang tot actieve delen.

Het normale werkbereik ligt tussen -10 en +45 °C, terwijl de door Orbis opgegeven operationele limiet zich uitstrekt van -30 tot +50 °C.

Toepassingen van de Orbis DATA MICRO+

De weekprogrammering, pulsfunctie en het potentiaalvrije contact maken het mogelijk om de DATA MICRO+ te gebruiken in talrijke residentiële, tertiaire en professionele installaties:

• Programmering van binnen- en buitenverlichting.
• Elektrische pompen voor irrigatiesystemen.
• Bedrijfstijden van klimaatregeling in kantoren.
• Sirenes in onderwijsinstellingen.
• Reclameborden en signalering.
• Elektrische apparatuur in winkels en openbare gebouwen.
• Automatisering van circuits in compatibele industriële installaties.

Technische kenmerken van de Orbis DATA MICRO+ OB172012N

• Merk: Orbis.
• Referentie: OB172012N.
• Model: DATA MICRO+.
• Type: modulaire digitale tijdschakelaar.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Aantal circuits: 1.
• Circuit: potentiaalvrij.
• Type contact: wisselcontact NO/NC.
• Contactmateriaal: AgSnO2.
• Schakelvermogen: 16(10) A bij 250 V AC.
• Aantal programma’s: tot 32.
• Programmering: per seconde, dagelijks en wekelijks.
• Minimale schakeltijd: 1 seconde.
• Schakelnauwkeurigheid: op de seconde.
• Pulsen: van 1 tot 59 seconden.
• Speciale vakantieperiode: tot 99 dagen.
• Handmatige bediening: tijdelijk of permanent.
• Zomer-/wintertijdomschakeling: automatisch EU, programmeerbaar of uitschakelbaar.
• Scherm: LCD.
• Tijdformaat: 24 uur.
• Gangreserve: tot 4 jaar zonder voeding.
• Batterij: interne niet-vervangbare lithiumbatterij.
• Kloknauwkeurigheid: ±1 s/24 u bij 23 °C.
• Eigen verbruik: 7,3 VA, ongeveer 1,2 W.
• Verzegelbare transparante afdekking: ja.
• Toetsenvergrendeling: nee.
• Urenmeter: nee.
• Maximale gloeilast: 3000 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 2000 VA.
• Maximale halogeenbelasting 230 V AC: 3000 W.
• Maximale energiebesparende belasting: 600 VA.
• Maximale downlight-belasting: 400 VA.
• Maximale LED-belasting: 90 VA.
• Montage: DIN-rail.
• Aantal modules: 2.
• Afmetingen: 35 x 88 x 65 mm.
• Nettogewicht: 135 g.
• Aansluiting: schroefklemmen.
• Maximale geleiderdoorsnede: 4 mm².
• Maximaal aanhaalmoment: 0,8 Nm.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impuls-spanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.
• Grensbedrijfstemperatuur: -30 tot +50 °C.
• Transport- en opslagtemperatuur: -35 tot +60 °C.

Nauwkeurige tijdregeling in een compact formaat

De Orbis DATA MICRO+ OB172012N combineert dagelijkse en wekelijkse programmering, schakelingen met een nauwkeurigheid van één seconde en een pulsfunctie in een programmeerklok van slechts 2 DIN-modules. Het potentiaalvrije wisselcontact vergemakkelijkt de integratie in talrijke stuur- en automatiseringscircuits.

De gangreserve tot 4 jaar, de vakantieperiode, de automatische tijdomschakeling en de verzegelbare afdekking vormen samen een oplossing die bijzonder geschikt is voor installaties waar een betrouwbare tijdregeling vereist is zonder al te complexe configuratie.

Belangrijk: de referentie OB172012N komt overeen met de DATA MICRO+ met één circuit en 230 V voeding. Voor twee onafhankelijke circuits biedt Orbis de DATA MICRO 2+. De installatie moet worden uitgevoerd volgens het schema van de fabrikant en met inachtneming van de maximale belastingen die voor elk type verbruiker zijn aangegeven.
