Instelbare timer van 30 seconden tot 10 minuten

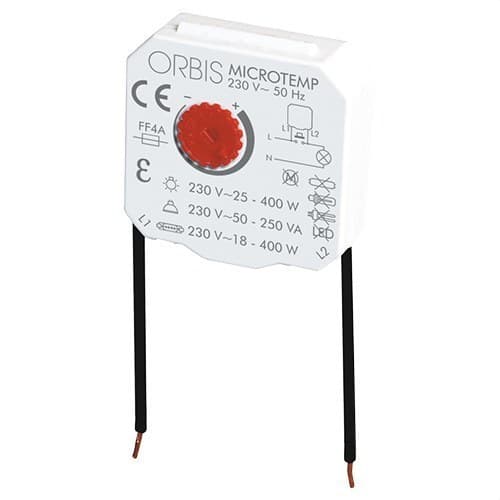

De Orbis MICROTEMP-timer, referentie OB200004, is een compacte elektronische timer van 230 V, ontworpen om het in- en uitschakelen van verlichtingscircuits te automatiseren gedurende een instelbare periode van 30 seconden tot 10 minuten. Dankzij het compacte formaat kan hij onzichtbaar worden geïnstalleerd achter een drukknop, in een universele inbouwdoos, aftakdoos, lasdoos of vals plafond.

MICROTEMP gebruikt een aansluiting met slechts 2 draden en heeft geen nuldraad nodig op het installatiepunt. Hij is compatibel met standaard drukknoppen, ondersteunt onbeperkt extra drukknoppen en beschikt over herstartbare tijdsinstelling, waardoor een nieuwe druk tijdens de cyclus de geselecteerde tijd opnieuw start.

Instelbare tijdsregeling van 30 seconden tot 10 minuten

De werkingstijd wordt ingesteld met de draaiknop aan de voorzijde van het apparaat. Het bereik van 30 seconden tot 10 minuten maakt het mogelijk de verlichting aan te passen voor trappenhuizen, gangen, gemeenschappelijke binnenplaatsen, toiletten en andere ruimtes waar de verlichting slechts gedurende een bepaalde tijd actief hoeft te blijven.

Zodra de geselecteerde periode is verstreken, schakelt MICROTEMP de belasting automatisch uit. Als tijdens de actieve timer opnieuw op een drukknop wordt gedrukt, begint de cyclus opnieuw vanaf het begin.

Installatie met 2 draden en zonder nul

Een van de belangrijkste kenmerken van de MICROTEMP is de aansluiting met slechts twee geleiders. Het apparaat wordt parallel op de drukknop aangesloten en heeft geen nul nodig in de inbouwdoos.

Deze configuratie vergemakkelijkt de integratie in bepaalde bestaande installaties waar alleen fase en schakeldraad van de verlichting aanwezig zijn, zonder ingrijpende wijzigingen aan de bekabeling.

Verborgen montage in inbouwdoos of lasdoos

De behuizing van de timer meet ongeveer 40 x 40 x 14 mm, waardoor hij achter een drukknop in een universele doos kan worden geplaatst of kan worden geïnstalleerd in een aftakdoos, lasdoos of vals plafond.

Na montage blijft de MICROTEMP onzichtbaar en bedient de gebruiker de verlichting gewoon met conventionele drukknoppen, zonder dat een zichtbaar speciaal mechanisme hoeft te worden geïnstalleerd.

Compatibel met elke standaard drukknop

Orbis specificeert compatibiliteit met conventionele drukknoppen op de markt. Bovendien kunnen onbeperkt extra drukknoppen worden geïnstalleerd, zodat hetzelfde circuit vanaf verschillende punten in een trap, gang of gemeenschappelijke ruimte kan worden geactiveerd.

Ook verlichte drukknoppen worden ondersteund binnen de configuratie die door de fabrikant is voorzien.

Herstartbare tijdsregeling

De herstartbare werking maakt het mogelijk de verlichtingsperiode automatisch te verlengen. Wanneer tijdens een actieve tijdsinstelling opnieuw wordt gedrukt, start de MICROTEMP een volledige nieuwe cyclus met dezelfde ingestelde tijd.

Deze functie is vooral handig in trappenhuizen en gemeenschappelijke ruimtes, omdat verschillende gebruikers de tijdsinstelling opnieuw kunnen starten wanneer zij de ruimte betreden.

Gebruik als trappenhuisautomaat en timer

Naast gebruik als trappenhuisautomaat voorzien de instructies van Orbis in verschillende aansluitmogelijkheden om hem te gebruiken als inschakel- of uitschakeltimer.

Het ontwerp maakt het onder meer mogelijk om bepaalde lange impulsen om te zetten in kortere getimede impulsen, steeds volgens de elektrische schema's van de fabrikant.

Ontworpen voor gloeilampen en halogeenverlichting

MICROTEMP gebruikt een elektronische uitgang via halfgeleider. Vanwege het 2-draads werkingssysteem geeft Orbis specifieke minimale en maximale belastingen op die moeten worden gerespecteerd.

• Gloeilampen: van 25 tot 400 W.
• Laagspanningshalogeen op 12 V AC: van 50 tot 250 VA.
• Halogeen op 230 V AC: van 18 tot 400 W.

Niet compatibel met LED of elektronische belastingen

Het is belangrijk om rekening te houden met het feit dat de Orbis MICROTEMP niet is ontworpen voor alle soorten verlichting. De fabrikant geeft uitdrukkelijk aan dat hij niet mag worden gebruikt met elektronische belastingen.

• LED-verlichting: niet compatibel.
• TL-lampen: niet compatibel.
• CFL-spaarlampen: niet compatibel.
• Elektronische downlights: niet compatibel.
• Motoren: niet compatibel.
• Relais: niet compatibel.

Voor installaties met LED-verlichting of elektronische belastingen moeten Orbis-timers worden gebruikt die specifiek voor deze technologieën zijn ontwikkeld.

Schakelvermogen van 1,5 A

De MICROTEMP biedt een schakelvermogen van 1,5 A bij 230 V AC. Het schakelelement is van het halfgeleidertype, waardoor zowel de maximale stroom als de aangegeven minimale en maximale vermogensbereiken voor elke compatibele belasting moeten worden gerespecteerd.

Beveiliging via interne zekering

Het apparaat bevat een snelle F-zekering van 4 A voor interne bescherming. Deze zekering is niet vervangbaar en is dus niet bedoeld om door de gebruiker te worden vervangen.

Lager eigen verbruik

Het verbruik van de timer bedraagt ongeveer 0,5 W, overeenkomend met 5,5 VA. Hij werkt op 230 V AC en een frequentie van 50 Hz.

IP20-bescherming voor binneninstallaties

MICROTEMP heeft een beschermingsgraad IP20 volgens EN 60529 en klasse II wanneer hij correct is geïnstalleerd. Hij is bedoeld voor binnenlocaties en beschermd binnen een inbouwdoos, lasdoos of geschikte behuizing.

Het bedrijfstemperatuurbereik ligt tussen -10 en +50 °C, terwijl voor transport en opslag temperaturen van -20 tot +60 °C zijn toegestaan.

Technische kenmerken van de Orbis MICROTEMP OB200004

• Merk: Orbis.
• Referentie: OB200004.
• Model: MICROTEMP.
• Type: elektronische timer / trappenhuisautomaat.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Tijdsinstelling: van 30 seconden tot 10 minuten.
• Herstartbare tijdsinstelling: ja.
• Installatie: 2 draden.
• Nul nodig: nee.
• Extra drukknoppen: onbeperkt.
• Compatibiliteit met standaard drukknoppen: ja.
• Type uitgang: halfgeleider.
• Schakelvermogen: 1,5 A bij 230 V AC.
• Eigen verbruik: 5,5 VA, ongeveer 0,5 W.
• Interne beveiliging: niet-vervangbare snelle F-zekering van 4 A.
• Gloeilast: 25-400 W.
• Halogeenlast 12 V AC: 50-250 VA.
• Halogeenlast 230 V AC: 18-400 W.
• Compatibiliteit met TL-lampen: nee.
• Compatibiliteit met CFL: nee.
• Compatibiliteit met elektronische downlights: nee.
• Compatibiliteit met LED: nee.
• Compatibiliteit met motoren: nee.
• Compatibiliteit met relais: nee.
• Montage: verborgen in inbouwdoos, lasdoos, aftakdoos of vals plafond.
• Afmetingen van de behuizing: ongeveer 40 x 40 x 14 mm.
• Geleiderdoorsnede: 1 mm².
• Netto gewicht: 22 g.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -10 tot +50 °C.
• Transport- en opslagtemperatuur: -20 tot +60 °C.

Verborgen tijdsregeling zonder het zichtbare mechanisme te wijzigen

De Orbis MICROTEMP OB200004 maakt het mogelijk om automatische uitschakeling aan een installatie toe te voegen met behoud van conventionele drukknoppen. Dankzij het kleine formaat kan hij eenvoudig achter het mechanisme worden weggewerkt en de 2-draads aansluiting maakt gebruik mogelijk in installaties waar op dat punt geen nul beschikbaar is.

De tijdsregeling van 30 seconden tot 10 minuten, de herstartbare werking en de mogelijkheid om meerdere drukknoppen aan te sluiten maken dit tot een bijzonder praktische oplossing voor trappenhuizen, gemeenschappelijke binnenplaatsen, gangen en andere doorgangsruimtes met gloeilampen of halogeenverlichting.

Belangrijk: MICROTEMP is niet compatibel met LED-verlichting, TL-lampen, CFL, elektronische downlights, motoren of relais. Controleer vóór installatie of de belasting binnen de door Orbis opgegeven minimale en maximale waarden valt.
