Modulaire klokmechanisme garage T-16G 230V 3 tot 30 minuten

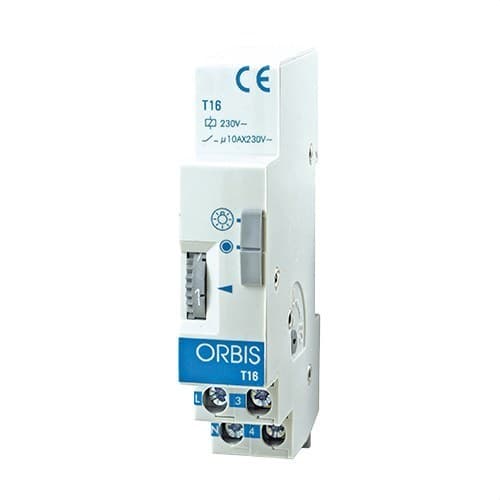

De Orbis T-16G timer, referentie OB060100, is een modulaire trappenhuisautomaat die speciaal is ontworpen voor installaties die langere inschakeltijden vereisen, zoals garages, parkeerplaatsen, lange gangen, kelders en gemeenschappelijke ruimtes. Hij werkt op 230 V en maakt het mogelijk de tijdsinstelling tussen 3 en 30 minuten te regelen met een frontselector.

Het compacte formaat van één DIN-module vergemakkelijkt de integratie in elektrische verdeelkasten, terwijl de herstartbare werking het mogelijk maakt de tijd opnieuw te starten door vóór het einde van de lopende cyclus opnieuw op een drukknop te drukken. Bovendien ondersteunt hij installaties met 3 of 4 draden en verlichte drukknoppen, wat flexibiliteit biedt zowel bij nieuwbouw als renovaties.

Verlengde tijdsinstelling van 3 tot 30 minuten

De T-16G onderscheidt zich van het standaard T-16-model doordat hij over een aanzienlijk groter tijdsbereik beschikt. De inschakeltijd kan worden ingesteld tussen 3 en 30 minuten, waardoor hij bijzonder geschikt is voor ruimtes waar gebruikers gedurende langere periodes verlichting nodig hebben.

Orbis raadt dit model specifiek aan voor garages en ondergrondse parkeerplaatsen, maar het kan ook worden gebruikt in lange gangen, magazijnen, gemeenschappelijke ruimtes en andere plaatsen waar een tijdsinstelling van enkele minuten onvoldoende kan zijn.

Herstartbare werking

De tijdsinstelling is herstartbaar. Als tijdens de inschakelperiode opnieuw op een van de op het systeem aangesloten drukknoppen wordt gedrukt, start de timer een nieuwe volledige cyclus vanaf het begin.

Deze functie is bijzonder nuttig in garages of grote gebouwen, omdat zij de verlichting automatisch verlengt wanneer nieuwe gebruikers de zone betreden, zonder te hoeven wachten tot het circuit uitschakelt.

Compatibel met installaties met 3 en 4 draden

De Orbis T-16G kan zowel worden gebruikt in elektrische installaties met 3 draden als met 4 draden. Het toestel zelf bevat een selector om het aansluitschema aan te passen aan het bestaande installatietype.

Deze compatibiliteit vergemakkelijkt de vervanging van oudere timers en maakt het mogelijk hetzelfde model te gebruiken in een breed scala aan residentiële, gemeenschappelijke en professionele verdeelkasten.

Compatibel met verlichte drukknoppen

De timer ondersteunt verlichte drukknoppen met neonlampjes, met een gezamenlijke stroom tot 50 mA. Zo kunnen de drukknoppen eenvoudig worden teruggevonden in donkere ruimtes zoals garages, trappenhuizen of gangen.

Handmatige selector automatisch of permanent aan

De voorkant van de T-16G is voorzien van een handmatige bediening met twee standen. In automatische werking wordt de verlichting ingeschakeld gedurende de geselecteerde tijd telkens wanneer een drukknop wordt bediend.

De stand permanent aan maakt het mogelijk het circuit continu ingeschakeld te houden en de tijdsinstelling tijdelijk uit te schakelen. Deze functie is nuttig tijdens onderhoudswerkzaamheden, schoonmaak, reparaties of elke situatie waarin continue verlichting nodig is.

10 A contact

De Orbis T-16G heeft een schakelvermogen van 10 A bij 230 V AC. De maximaal toelaatbare belasting hangt af van de aangesloten verlichtingstechnologie en moet worden gerespecteerd om een correcte en veilige werking te garanderen.

• Gloeilampen: tot 2000 W.
• TL-lampen: tot 800 VA.
• Laagspanningshalogeenlampen op 12 V: tot 1200 VA.
• Halogeenlampen op 230 V: tot 2000 W.
• Energiebesparende lampen: tot 700 VA.
• LED-verlichting: tot 100 VA.

Compact formaat van één DIN-module

De timer is ontworpen voor montage op een 35 mm DIN-rail volgens EN 60715. Hij neemt slechts één module in beslag van ongeveer 17,5 mm breed, wat de installatie in verdeelkasten met beperkte ruimte vergemakkelijkt.

De buitenafmetingen van de T-16/T-16G-familie zijn ongeveer 17,5 x 85 x 59 mm. Door het compacte formaat kan hij naast beveiligingen, contactoren en andere bedieningscomponenten in de kast worden geïnstalleerd.

Eenvoudige installatie in de verdeelkast

De aansluiting gebeurt via de klemmen van het toestel en de interne selector maakt het mogelijk te kiezen tussen een installatie met 3 of 4 draden. De maximale toegestane geleiderdoorsnede is 4 mm².

De tijdsinstelling gebeurt rechtstreeks vanaf de voorkant via een gegradueerde selector, zodat geen digitale programmering of configuratie met externe hulpmiddelen nodig is.

IP20-bescherming

De T-16G heeft een beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II wanneer hij correct is geïnstalleerd. Hij is ontworpen voor montage binnen verdeelkasten die beschermd zijn tegen water en tegen direct contact met actieve delen.

Het door Orbis voor deze reeks opgegeven bedrijfstemperatuurbereik ligt tussen -10 en +50 °C.

Toepassingen van de Orbis T-16G

Dankzij het brede tijdsbereik is de OB060100 bijzonder geschikt voor het automatiseren van circuits waarbij de verlichting na elke drukknopbediening meerdere minuten ingeschakeld moet blijven.

• Gemeenschappelijke garages.
• Ondergrondse parkeerplaatsen.
• Lange gangen.
• Trappenhuizen en bordessen.
• Kelders en bergingen.
• Gemeenschappelijke ruimtes in gebouwen.
• Onderwijs- en sportcentra.
• Openbare gebouwen.
• Commerciële panden en kantoren.
• Compatibele industriële installaties.

Technische kenmerken van de Orbis T-16G OB060100

• Merk: Orbis.
• Referentie: OB060100.
• Model: T-16G.
• Type: trappenhuisautomaat / modulaire timer.
• Hoofdtoepassing: garages, parkeerplaatsen en zones met verlengde tijdsinstelling.
• Voeding: 230 V AC.
• Frequentie: 50-60 Hz.
• Tijdsbereik: van 3 tot 30 minuten.
• Herstartbare tijdsinstelling: ja.
• Activering: via externe drukknoppen.
• Elektrische installatie: 3 of 4 draden.
• Verlichte drukknoppen: compatibel tot 50 mA.
• Handmatige bediening: automatisch / permanent aan.
• Schakelvermogen: 10 A bij 230 V AC.
• Maximale belasting gloeilampen: 2000 W.
• Maximale belasting TL-lampen: 800 VA.
• Maximale belasting halogeen 12 V: 1200 VA.
• Maximale belasting halogeen 230 V: 2000 W.
• Maximale belasting energiebesparend: 700 VA.
• Maximale belasting LED: 100 VA.
• Montage: 35 mm DIN-rail.
• Breedte: 1 DIN-module, ongeveer 17,5 mm.
• Afmetingen ongeveer: 17,5 x 85 x 59 mm.
• Maximale geleiderdoorsnede: 4 mm².
• Beschermingsgraad: IP20.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -10 tot +50 °C.
• GTIN/EAN: 8426709001179.

Specifieke timer voor garages en zones met langdurig verblijf

De Orbis T-16G OB060100 biedt een eenvoudige oplossing om te voorkomen dat de verlichting in garages en gemeenschappelijke ruimtes onbeperkt blijft branden. De tijdsinstelling tot 30 minuten maakt het mogelijk om verlichting te hebben tijdens lange trajecten en schakelt het circuit automatisch uit aan het einde van de geselecteerde periode.

De herstartbare werking, compatibiliteit met installaties met 3 en 4 draden, de stand voor permanent aan en het formaat van één DIN-module vergemakkelijken zowel de installatie als het dagelijks gebruik in residentiële en professionele toepassingen.

Belangrijk: vóór het aansluiten van de armaturen moet worden gecontroleerd of het type en vermogen van de belasting binnen de door Orbis vastgestelde grenzen vallen. Montage en bekabeling moeten worden uitgevoerd door gekwalificeerd personeel volgens de schema's van de fabrikant en de geldende elektrische voorschriften.
