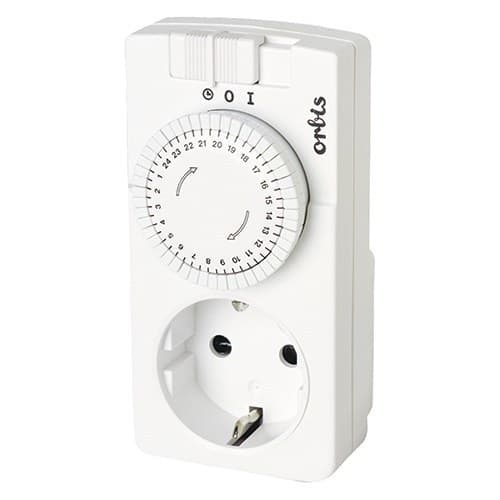

Plug-in programmeerbare timer D T-15 DAGELIJKS Z/RSVA.230V 3500W ESF.30 MN

De Orbis DOMO D T-30 stekkerprogrammeur, referentie OB162232, is een analoge tijdschakelaar ontworpen om het dagelijks in- en uitschakelen van elektrische apparaten die op een stopcontact zijn aangesloten te automatiseren. Hij werkt op 230 V, beschikt over een 24-uurs schijf met minimale programmeerintervallen van 30 minuten en heeft een schakelvermogen van 16(4) A, waardoor het een praktische oplossing is voor het regelen van verlichting, verwarming, kleine huishoudelijke apparaten en andere compatibele toestellen.

De installatie is bijzonder eenvoudig: sluit de programmeur gewoon aan op een Schuko-stopcontact en steek het apparaat dat u wilt regelen erin. De programmering gebeurt rechtstreeks via de segmenten op de frontschijf, zonder schermen, apps of elektronische instellingen. Bovendien is hij voorzien van kinderbeveiliging en een handmatige keuzeschakelaar waarmee u kunt kiezen tussen automatische werking, permanent inschakelen en permanent uitschakelen.

Dagelijkse programmering in intervallen van 30 minuten

De Orbis DOMO D T-30 gebruikt een analoge 24-uurs schijf die is verdeeld in 48 programmeersegmenten. Elk segment vertegenwoordigt een interval van 30 minuten, waardoor verschillende gebruiksperiodes gedurende de dag kunnen worden ingesteld.

Eenmaal ingesteld, wordt het programma dagelijks herhaald. Deze eigenschap is bijzonder handig voor het automatiseren van apparaten die altijd binnen dezelfde tijdsvensters moeten werken, zonder dat u ze elke dag handmatig hoeft in- en uit te schakelen.

Eenvoudige programmering via frontschijf

De frontschijf is ontworpen om zowel het aflezen van de tijd als het instellen van de inschakelperioden te vergemakkelijken. Om het programma in te stellen, selecteert u de segmenten die overeenkomen met de tijdsblokken waarin het aangesloten apparaat moet werken.

Het instellen van de tijd gebeurt door de schijf te draaien totdat de huidige tijd samenvalt met de aanwijzer van de programmeur. Omdat het om een analoog systeem gaat, zijn er geen instelmenu's of specifieke kennis van elektronische programmering nodig.

Handmatige schakelaar met drie werkingsmodi

De DOMO is voorzien van een handmatige keuzeschakelaar waarmee de werking kan worden aangepast zonder de ingestelde programmering te wijzigen. De gebruiker kan afhankelijk van de behoefte drie modi selecteren.

• Automatisch: het aangesloten apparaat schakelt in en uit volgens het ingestelde dagelijkse programma.
• Permanent ingeschakeld: houdt het toestel onder spanning, ongeacht het programma.
• Permanent uitgeschakeld: schakelt de belasting uit zonder de programmeur uit het stopcontact te hoeven halen.

Met deze standen kan de programmering tijdelijk worden uitgeschakeld, bijvoorbeeld tijdens vakanties, onderhoudswerkzaamheden of in situaties waarin het apparaat langer dan normaal ingeschakeld moet blijven.

Directe aansluiting op Schuko-stopcontact

De Orbis OB162232 is een stekkerbaar apparaat en vereist dus geen montage in een verdeelkast of installatie op DIN-rail. Hij is uitgerust met een Schuko stekker en stopcontact Type F, zodat hij rechtstreeks tussen een stopcontact en het apparaat dat u wilt automatiseren kan worden geplaatst.

Dit systeem maakt het eenvoudig te gebruiken in woningen, kantoren, winkels en andere ruimtes waar u tijdsprogrammering aan een apparaat wilt toevoegen zonder de bestaande elektrische installatie te wijzigen.

Tot 3500 W met compatibele belastingen

De programmeur heeft een schakelvermogen van 16(4) A bij 230 V AC. Orbis specificeert voor de DOMO-serie een maximale belasting tot 3500 W met 230 V gloeilampen en halogeenlampen.

Het toelaatbare vermogen hangt af van het type aangesloten belasting. Inductieve belastingen, motoren, transformatoren en bepaalde verlichtingssystemen kunnen hoge inschakelstromen hebben, daarom moet altijd de aangegeven capaciteit voor elk type ontvanger worden gerespecteerd.

• Gloeilampen: tot 3500 W.
• 230 V halogeen: tot 3500 W.
• 12 V laagspanningshalogeen: tot 2250 VA.
• Schakelvermogen: 16(4) A bij 230 V AC.

Geïntegreerde kinderbeveiliging

Het Schuko-stopcontact van de DOMO is voorzien van kinderbeveiliging om onbedoeld contact met spanningsvoerende delen te helpen voorkomen. Deze eigenschap is vooral nuttig in huishoudelijke toepassingen waarbij de programmeur permanent op een toegankelijke wandcontactdoos is aangesloten.

Zonder gangreserve

De referentie OB162232 betreft de versie zonder gangreserve. Het tijdmechanisme werkt dus rechtstreeks gevoed door het elektriciteitsnet en bevat geen back-upbatterij om de klok tijdens een stroomonderbreking te laten doorlopen.

De segmenten die de programmering bepalen blijven fysiek ingesteld, maar na een stroomuitval kan het nodig zijn om de huidige tijd opnieuw op de schijf in te stellen.

Nauwkeurigheid van het tijdmechanisme

Orbis specificeert voor het mechanisme een gangnauwkeurigheid van ±1 seconde per dag bij een referentietemperatuur van 22 °C. Het eigen verbruik van de programmeur bedraagt 1,6 VA.

IP20-bescherming voor binnengebruik

De DOMO D T-30 heeft beschermingsgraad IP20 volgens EN 60529 en is bedoeld voor gebruik binnenshuis. De documentatie van Orbis geeft een maximale bedrijfstemperatuur van 60 °C aan.

Voor buitentoepassingen of locaties die blootstaan aan regen en stof heeft Orbis specifieke DOMO Intemperie-versies met een andere behuizing, waardoor deze referentie niet mag worden gebruikt als vervanging voor een programmeur die geschikt is voor buitengebruik.

Toepassingen van de Orbis DOMO D T-30

Dankzij de dagelijkse programmering en de directe installatie op een Schuko-stopcontact kan de OB162232 worden gebruikt om tal van elektrische apparaten te automatiseren binnen de door de fabrikant opgegeven belastingsgrenzen.

• Geprogrammeerd in- en uitschakelen van lampen.
• Aanwezigheid simuleren tijdens afwezigheid of vakanties.
• Programmering van radiatoren en bepaalde compatibele verwarmingsapparaten.
• Tijdsregeling van kleine huishoudelijke apparaten.
• Automatisering van decoratieve verlichting.
• Regeling van elektrische apparaten in woningen, kantoren of winkels.
• Verlaging van het verbruik door te voorkomen dat bepaalde apparaten onnodig ingeschakeld blijven.

Technische kenmerken van de Orbis OB162232

• Merk: Orbis.
• Referentie: OB162232.
• Officieel model: DOMO D T-30.
• Type: analoge stekkerbare tijdschakelaar.
• Programmering: dagelijks.
• Schijf: 24 uur.
• Aantal segmenten: 48.
• Minimale programmeerinterval: 30 minuten.
• Gangreserve: nee.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Schakelvermogen: 16(4) A bij 230 V AC.
• Maximaal vermogen met compatibele ohmse belastingen: tot 3500 W.
• Maximale gloeilampbelasting: 3500 W.
• Maximale halogeenbelasting 230 V: 3500 W.
• Maximale halogeenbelasting 12 V: 2250 VA.
• Eigen verbruik: 1,6 VA.
• Gangnauwkeurigheid: ±1 s/dag bij 22 °C.
• Type stekker en stopcontact: Schuko Type F.
• Kinderbeveiliging: ja.
• Handmatige bediening: automatisch / permanent aan / permanent uit.
• Beschermingsgraad: IP20.
• Maximale aangegeven temperatuur: 60 °C.
• Gebruik: binnen.

Eenvoudige automatisering zonder elektrische installatie

De Orbis DOMO D T-30 OB162232 is een bijzonder praktische oplossing om een elektrisch apparaat van tijdsregeling te voorzien zonder timers in de verdeelkast te installeren of de bestaande bekabeling aan te passen. Dankzij de Schuko-aansluiting kan hij direct in een standaard stopcontact worden gebruikt.

De dagelijkse programmering in intervallen van 30 minuten, de handmatige bedieningsschakelaar en het vermogen tot 3500 W met compatibele ohmse belastingen maken het mogelijk om tal van dagelijkse toepassingen eenvoudig te automatiseren en onnodig verbruik te helpen voorkomen.

Belangrijk: controleer vóór het aansluiten van een apparaat of de stroomsterkte, het vermogen en het type belasting binnen de door Orbis opgegeven grenzen vallen. Deze referentie is bedoeld voor gebruik binnenshuis en beschikt niet over gangreserve.
