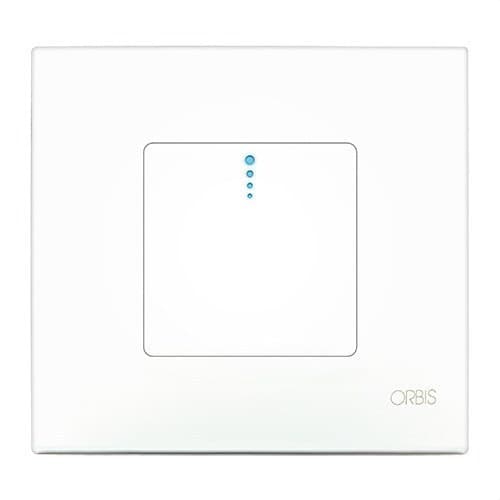

Pulsamat timer van 30 seconden tot 10 minuten

De Orbis PULSAMAT-timer, referentie OB200001, is een elektronische trappenhuistimer ontworpen voor het tijdgestuurd inschakelen van verlichtingsinstallaties. Hij werkt op 230 V, wordt inbouw gemonteerd in een universele inbouwdoos en maakt het mogelijk de inschakeltijd in te stellen tussen 30 seconden en 10 minuten.

De activering gebeurt via een geïntegreerde capacitieve aanraaksensor aan de voorzijde, zonder dat er druk hoeft te worden uitgeoefend, en ondersteunt ook extra externe drukknoppen. In tegenstelling tot de PULSALUZ met 2 draden gebruikt de PULSAMAT een 3-draads installatie en is hij geschikt voor verschillende verlichtingstechnologieën, waaronder LED, fluorescentie, halogeen en spaarlampen, binnen de door Orbis aangegeven maximale belastingen.

Instelbare tijd van 30 seconden tot 10 minuten

De Orbis PULSAMAT maakt het mogelijk de tijd te selecteren gedurende welke de verlichting na elke activering ingeschakeld blijft. Het instelbereik loopt van ongeveer 30 seconden tot 10 minuten, wat flexibiliteit biedt voor gebruik in trappenhuizen, gangen, entrees, garages, bergingen, toiletten en andere doorgangsruimten.

De tijdselector zit verborgen achter het buitenframe, waardoor onbedoelde wijzigingen of manipulatie worden voorkomen zodra de gewenste tijd is ingesteld.

Capacitieve aanraaksensor

De hoofdactivering gebeurt via een aanraaksensor aan de voorzijde van het mechanisme. Het volstaat om het oppervlak aan te raken om de tijdsinstelling te starten, zonder een mechanische drukknop te bedienen.

De voorzijde bevat bovendien een signalerings-LED die het lokaliseren en controleren van het mechanisme vergemakkelijkt.

Herstartbare werking

De PULSAMAT beschikt over herstartbare tijdsinstelling. Als de frontsensor of een van de extra drukknoppen wordt geactiveerd terwijl het circuit ingeschakeld blijft, start een nieuwe volledige tijdcyclus.

Deze functie is bijzonder praktisch in trappenhuizen en gemeenschappelijke ruimtes, omdat verschillende gebruikers de verlichtingsperiode kunnen verlengen terwijl zij door de installatie bewegen.

Compatibel met externe drukknoppen

Naast de geïntegreerde capacitieve sensor kan de PULSAMAT worden aangesloten op externe drukknoppen om de verlichting vanaf verschillende punten in de installatie te activeren.

Hij ondersteunt ook verlichte drukknoppen met neonlamp, tot een maximaal gezamenlijk verbruik van 6 mA bij 230 V. Zo kan hij worden geïntegreerd in installaties met meerdere bedieningspunten.

De handleiding van Orbis geeft bovendien aan dat, als het contact van een extra drukknop met een schakelaar gesloten wordt gehouden, het circuit continu ingeschakeld kan blijven zolang dat contact gesloten is.

Elektronische 3-draads installatie

De referentie OB200001 gebruikt een 3-draads aansluiting. Deze eigenschap maakt het mogelijk een uitgangsrelais te gebruiken en te werken met een grotere verscheidenheid aan verlichtingstechnologieën dan 2-draads elektronische timers die alleen voor bepaalde belastingen zijn ontworpen.

De montage gebeurt inbouw in een universele inbouwdoos van 65 x 65 mm en de elektrische aansluiting verloopt via schroefklemmen.

Geschikt voor verschillende soorten lampen

Orbis definieert de PULSAMAT als geschikt voor verschillende lichtbronnen, mits de aanbevolen maximale vermogens per technologie worden gerespecteerd.

• Gloeilampen: tot 1300 W.
• Fluorescentielampen: tot 1200 VA.
• Laagspanningshalogeen 12 V AC: tot 1000 VA.
• Halogeen 230 V AC: tot 1300 W.
• Spaarlampen: tot 600 VA.
• Downlights: tot 400 VA.
• LED-verlichting: tot 90 VA.

Deze compatibiliteit maakt het een bijzonder veelzijdig alternatief voor renovaties en vervanging van oudere trappenhuistimers wanneer de installatie verschillende verlichtingstechnologieën gebruikt.

Uitgangsrelais van 6 A

De timer bevat een relais met een schakelvermogen van 6 A bij 230 V AC met cos φ = 1. De aangesloten belasting moet worden gekozen met inachtneming van zowel deze maximale stroom als de specifieke limieten die Orbis voor elke verlichtingstechnologie vaststelt.

Compatibel met Simon serie 27

Het technische gegevensblad van Orbis vermeldt compatibiliteit van de PULSAMAT met mechanismen uit de Simon serie 27, wat de integratie in bepaalde bestaande installaties of renovatieprojecten vergemakkelijkt.

Inbouwformaat en discreet ontwerp

Het mechanisme heeft een buitenafmeting van ongeveer 93 x 86 x 42,5 mm en een nettogewicht van 53 g. Na installatie zit de elektronica in de universele doos en blijft aan de buitenzijde alleen de frontplaat met de aanraaksensor en de lichtindicator zichtbaar.

De tijdinstelling blijft beschermd achter het frame, waardoor een nette uitstraling behouden blijft en het moeilijker wordt voor de gebruiker om de configuratie per ongeluk te wijzigen.

Laag eigen verbruik

De PULSAMAT heeft een eigen verbruik van ongeveer 0,7 W, overeenkomend met 5,5 VA. Het toestel blijft onder spanning om contact via de sensor te detecteren en de tijdsinstelling elektronisch te beheren.

IP20-bescherming voor binneninstallaties

De timer heeft een beschermingsgraad IP20 volgens EN 60529 en beschermingsklasse II bij correcte montage. Hij is bestemd voor binneninstallaties die beschermd zijn tegen water en directe vochtigheid.

De bedrijfstemperatuur ligt tussen -10 en +50 °C, terwijl voor transport en opslag temperaturen tussen -20 en +60 °C zijn toegestaan.

Toepassingen van de Orbis PULSAMAT

De combinatie van aanraaksensor, extra drukknoppen en instelbare tijd maakt hem bijzonder geschikt voor het regelen van verlichting in ruimtes waar het niet nodig is de lampen permanent ingeschakeld te houden.

• Trappenhuizen in appartementsgebouwen.
• Gangen en entrees.
• Gemeenschappelijke binnenplaatsen.
• Garages.
• Kelders en bergingen.
• Toiletten en badkamers.
• Gemeenschappelijke ruimtes in gebouwen.
• Tijdgestuurde binnenverlichting.

Technische kenmerken van de Orbis PULSAMAT OB200001

• Merk: Orbis.
• Referentie: OB200001.
• Model: PULSAMAT.
• Type: elektronische timer / trappenhuistimer.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Tijdsinstelbereik: van 30 seconden tot 10 minuten.
• Bediening: capacitieve aanraaksensor.
• Herstartbare werking: ja.
• Externe drukknoppen: ja.
• Verlichte drukknoppen: tot 6 mA bij 230 V.
• Elektrische installatie: 3 draden.
• Type contact: relais.
• Schakelvermogen: 6 A bij 230 V AC, cos φ = 1.
• Eigen verbruik: 0,7 W, ongeveer 5,5 VA.
• Maximale gloeilampbelasting: 1300 W.
• Maximale fluorescentiebelasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 1000 VA.
• Maximale halogeenbelasting 230 V AC: 1300 W.
• Maximale spaarlampbelasting: 600 VA.
• Maximale downlightbelasting: 400 VA.
• Maximale LED-belasting: 90 VA.
• Montage: inbouw in universele inbouwdoos.
• Compatibele doos: 65 x 65 mm.
• Aansluiting: schroefklemmen.
• Draadsectie: 0,75-1,5 mm².
• Maximaal aandraaimoment: 0,4 Nm.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Bedrijfstemperatuur: -10 tot +50 °C.
• Transport- en opslagtemperatuur: -20 tot +60 °C.
• Afmetingen: 93 x 86 x 42,5 mm.
• Nettogewicht: 53 g.
• Compatibiliteit: Simon serie 27.

Tijdgestuurde regeling voor LED- en conventionele verlichting

De Orbis PULSAMAT OB200001 combineert aanraakbediening met een tijdinstelling tot 10 minuten en de mogelijkheid om extra drukknoppen toe te voegen. De 3-draads installatie en relaisuitgang maken hem geschikt voor LED-verlichting en voor verschillende lamptechnologieën binnen de door de fabrikant vastgestelde belastingen.

In vergelijking met permanent ingeschakelde verlichting schakelt de timer het circuit automatisch uit aan het einde van de geselecteerde periode, wat een praktische oplossing is voor het automatiseren van trappenhuizen en andere gemeenschappelijke of doorgangsruimten.

Belangrijk: de installatie van de PULSAMAT moet worden uitgevoerd door gekwalificeerd personeel volgens het aansluitschema van Orbis. De fabrikant raadt aan het toestel niet te installeren in de buurt van bronnen met bijzonder sterke elektromagnetische velden en altijd de maximale belastingen voor elk type verlichting te respecteren.
