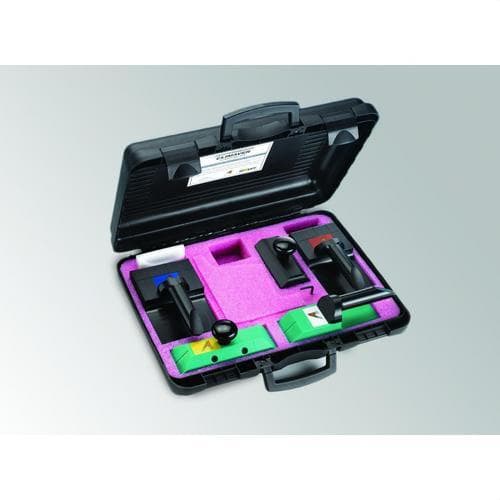

Set van drie snijgereedschappen voor Climaver-panelen

De CLIMAVER Saint-Gobain ISOVER KD25706 gereedschapsset is een professionele koffer, speciaal ontworpen voor het snijden en bewerken van panelen en kanalen van het CLIMAVER-systeem. De set bevat drie MM-gereedschappen voor halfhoutverbinding-snedes en twee MTR-gereedschappen voor haakse snedes en snedes onder 22,5°, waardoor de belangrijkste bewerkingen voor de fabricage en montage van CLIMAVER-klimaatkanalen kunnen worden uitgevoerd.

De gereedschappen zijn ontwikkeld door ISOVER om te werken volgens de constructiemethoden van het CLIMAVER-systeem, waardoor nauwkeurige en herhaalbare snedes direct op de panelen mogelijk zijn. De levering gebeurt in een draagkoffer van 485 x 375 x 130 mm, die de gereedschappen geordend en beschermd houdt tijdens transport en werkzaamheden op de bouwplaats.

Belangrijkste kenmerken van de CLIMAVER KD25706 gereedschapsset

• Merk: Saint-Gobain ISOVER.
• Assortiment: CLIMAVER.
• Referentie: KD25706.
• Type: professionele snijgereedschapsset voor CLIMAVER-panelen en -kanalen.
• Presentatie: gereedschapskoffer.
• Inbegrepen MM-gereedschappen: 3 stuks.
• Inbegrepen MTR-gereedschappen: 2 stuks.
• Totaal aantal snijgereedschappen: 5 stuks.
• Toepassing MM: halfhoutverbinding-snedes.
• Toepassing MTR: haakse snede en snede onder 22,5°.
• Gebruik: fabricage en bewerking van CLIMAVER-kanalen.
• Verpakkingsafmetingen: 485 x 375 x 130 mm.
• Gewicht van de set: ongeveer 4,30 kg.

Specifieke gereedschappen voor CLIMAVER-kanalen

De KD25706-set is specifiek ontwikkeld voor het werken met het CLIMAVER-kanaalsysteem van Saint-Gobain ISOVER. In tegenstelling tot generieke snijgereedschappen zijn CLIMAVER-hulpmiddelen ontworpen om de benodigde bewerkingen op de panelen uit te voeren volgens de montagemethode van de fabrikant.

Hierdoor kan de installateur de vouwen, aansluitingen en overgangen uitvoeren die nodig zijn bij de constructie van klimaatkanalen, met behoud van een geschikte snijgeometrie voor de latere assemblage.

Drie MM-gereedschappen voor halfhoutverbinding-snedes

De koffer bevat drie CLIMAVER MM-gereedschappen. De afkorting MM staat voor Media Madera, het snijsysteem dat wordt gebruikt om het paneel te bewerken en het later te kunnen vouwen tijdens de vorming van het kanaal.

Deze gereedschappen zijn ontworpen voor de snedes die nodig zijn bij de fabricage van rechte secties en bij andere bewerkingen waarbij het paneel moet worden bewerkt zonder alle lagen volledig door te snijden.

Volgens de technische documentatie van ISOVER worden de MM-gereedschappen vooral gebruikt in combinatie met de CLIMAVER MM-hoekliniaal, waardoor de meet- en snijwerkzaamheden voor de kanaalconstructie ordelijk kunnen worden uitgevoerd.

Twee MTR-gereedschappen voor het maken van vormen

Naast de MM-gereedschappen bevat de KD25706-set twee gereedschappen voor de Rechte-Sectie-Methode, of MTR. Met deze procedure kunnen verschillende vormen en overgangen worden gemaakt vanuit een eerder opgebouwde rechte sectie.

De twee meegeleverde MTR-gereedschappen maken het mogelijk om uit te voeren:

• Haakse snede of 90° snede.
• Snede onder 22,5°.

Deze hoeken worden gebruikt bij de constructie van onderdelen en richtingsveranderingen volgens de door ISOVER gedefinieerde MTR-methode voor CLIMAVER-kanalen.

CLIMAVER Rechte-Sectie-Methode

De Rechte-Sectie-Methode (MTR) is een fabricageprocedure die is ontwikkeld om kanaalvormen te maken vanuit rechte secties. De specifieke gereedschappen in de koffer helpen bij het uitvoeren van de benodigde hoeksnedes volgens de juiste markeerlijnen.

Zo kan de installateur verschillende configuraties realiseren met een systematisch snijproces dat is afgestemd op de constructie van CLIMAVER-kanalen.

Halfhoutverbinding-snedes voor het vouwen van het paneel

De halfhoutverbinding-snede maakt het mogelijk om bepaalde zones van het paneel gedeeltelijk te verwijderen of te bewerken, zodat het vouwen van de vlakken tot 90° tijdens de kanaalvorming wordt vergemakkelijkt.

De MM-gereedschappen zijn specifiek ontworpen voor dit type werk, waardoor het paneel kan worden bewerkt volgens de geometrie die het CLIMAVER-systeem vereist en waardoor de montage en afsluiting van het kanaal eenvoudiger worden.

Koffer voor transport en organisatie

De gereedschappen worden geleverd in een specifieke koffer, waardoor ze gemakkelijk tussen werkplaats en bouwplaats kunnen worden vervoerd en elk hulpmiddel netjes georganiseerd blijft.

De officiële prijslijst van Saint-Gobain ISOVER vermeldt voor referentie KD25706 een presentatieformaat van 485 x 375 x 130 mm en een geschat gewicht van 4,30 kg.

Het gebruik van de koffer is bijzonder praktisch voor professionele installateurs die regelmatig met CLIMAVER-panelen werken en de bewerkingsgereedschappen op verschillende locaties nodig hebben.

Toepassingen van de CLIMAVER gereedschapsset

De set is gericht op professionals die klimaatkanalen vervaardigen en installeren met CLIMAVER-panelen. Tot de belangrijkste toepassingen behoren:

• Constructie van CLIMAVER-kanalen.
• Snijden en bewerken van panelen voor klimaatinstallaties.
• Uitvoeren van halfhoutverbinding-snedes.
• Vouwen en vormen van rechte secties.
• Vervaardigen van vormen via de Rechte-Sectie-Methode.
• Haakse snedes voor MTR-overgangen.
• Hoeksnedes van 22,5°.
• Professionele werkzaamheden voor installatie van airconditioning- en ventilatiekanalen.

Inhoud van de KD25706-koffer

Volgens de officiële documentatie van Saint-Gobain ISOVER wordt referentie KD25706 geleverd als een complete set bestaande uit:

• 3 CLIMAVER MM-gereedschappen voor het halfhoutverbinding-snijden van panelen.
• 2 CLIMAVER MTR-gereedschappen voor kanaalsnedes volgens de Rechte-Sectie-Methode.
• 1 koffer voor opslag en transport van de set.

Hoewel sommige commerciële benamingen kunnen verwijzen naar een set van drie gereedschappen, bevat de officiële configuratie van referentie KD25706 vijf snijgereedschappen: drie MM en twee MTR.

Technische gegevens van de Saint-Gobain ISOVER KD25706 gereedschapsset

• Fabrikant: Saint-Gobain ISOVER Ibérica.
• Merk: ISOVER.
• Systeem: CLIMAVER.
• Referentie: KD25706.
• Officiële benaming: CLIMAVER gereedschapsset.
• Leveringsvorm: gereedschapskist / koffer.
• MM-gereedschappen: 3.
• MTR-gereedschappen: 2.
• Totaal aantal gereedschappen: 5.
• MM-snede type: halfhoutverbinding.
• MTR-snede types: haaks en 22,5°.
• Presentatieafmetingen: 485 x 375 x 130 mm.
• Geschat gewicht: 4,30 kg.
• Levereenheid: 1 gereedschapskist.

Professionele gereedschappen voor de installatie van CLIMAVER

De CLIMAVER KD25706 gereedschapsset bundelt in één koffer de hulpmiddelen die nodig zijn voor zowel halfhoutverbinding-snedes als de belangrijkste snedes die worden gebruikt in de Rechte-Sectie-Methode. Hierdoor kan de installateur werken met een set die specifiek is ontwikkeld voor de fabricageprocedures van kanalen zoals gedefinieerd door Saint-Gobain ISOVER.

De combinatie van drie MM-gereedschappen en twee MTR-gereedschappen maakt deze koffer tot een gespecialiseerde aanvulling voor professionals die CLIMAVER-kanalen fabriceren en installeren en herhaalde snedes moeten uitvoeren die zijn afgestemd op het constructiesysteem van de fabrikant.
